Renault Symbol. Предохранители и их расположение

Блок предохранителей 1

При возникновении неисправности одного из электроприборов прежде всего, проверьте соответствующие предохранители.

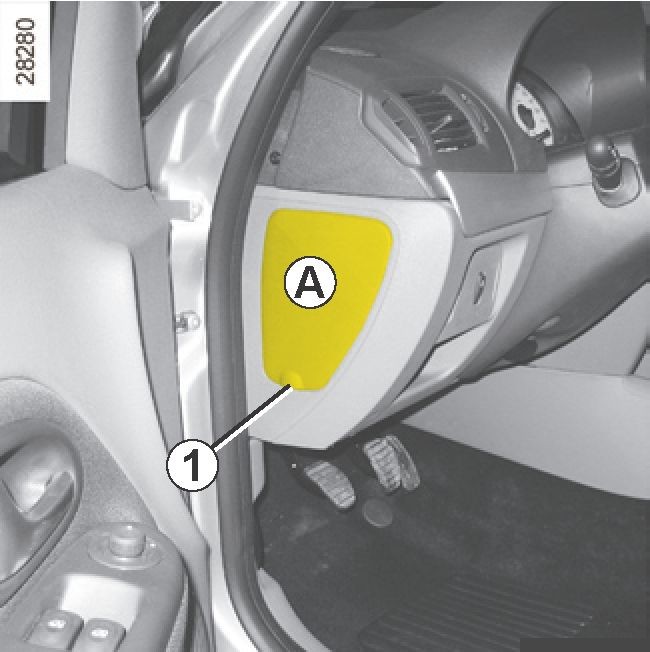

Снимите крышку А, взяв ее за ручку 1.

Для замены см. этикетку с указанием назначений предохранителей 2, подробная таблица приведена ниже.

Более подробное опиание назначения предохранителей и реле смотрите тут

Свободные гнезда для предохранителей использовать не рекомендуется.

Проверьте соответствующий предохранитель и при необходимости замените его обязательно новым, имеющим тот же номинал.

Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.

В соответствии с местным законодательством и в качестве меры предосторожности приобретите на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей.

Символ	Назначение предохранителя
	Электронный блок управления автоматической коробки передач/Усилителя рулевого управления
	Электровентилятор системы отопления
	Правый габаритный огонь/Лампа освещения салона
	Левый габаритный огонь/Лампа освещения салона
	Обогрев наружного зеркала заднего вида
	Левая фара дальнего света
	Левая фара ближнего света

Символ	Назначение
	Фонарь заднего хода Антиблокировочная система тормозов (ABS)
	Электростеклоподъемники
	Подушки безопасности и преднатяжители ремней безопасности
	Очиститель заднего стекла/Панель управления кондиционера
	Электрообогреватель заднего стекла
	Задний противотуманный фонарь
	Правая фара дальнего света
	Правая фара ближнего света

Символ	Назначение
	Система впрыска топлива
	Аудиосистема/Система кондиционирования воздуха/Часы
	Освещение салона/ Часы/Аудиосистема
	Аудиосистема/ Прикуриватель/Часы

Назначение предохранителей (наличие предохранителей зависит от комплектации автомобиля)

Символ	Назначение
	ЦЭКБС/Указатели поворота
	Указатели поворота и огни аварийной сигнализации
	Плафон освещения/ Очиститель заднего стекла
	Противотуманные фары
	Центральный замок дверей
	Электровентилятор системы кондиционирования воздуха
	Диагностический разъем
	Звуковой сигнал

Символ	Назначение
	Очиститель ветрового стекла
	Стоп-сигнал/ Центральный замок/ Щиток приборов
	Стоп-сигнал
