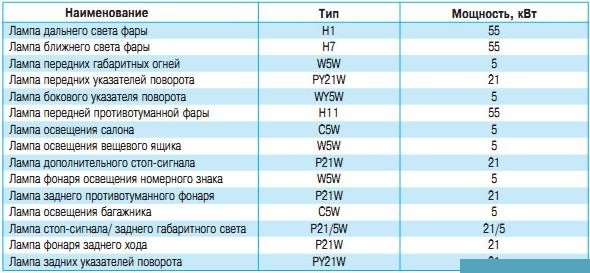

Renault Symbol. Замена ламп автомобиля, типы ламп

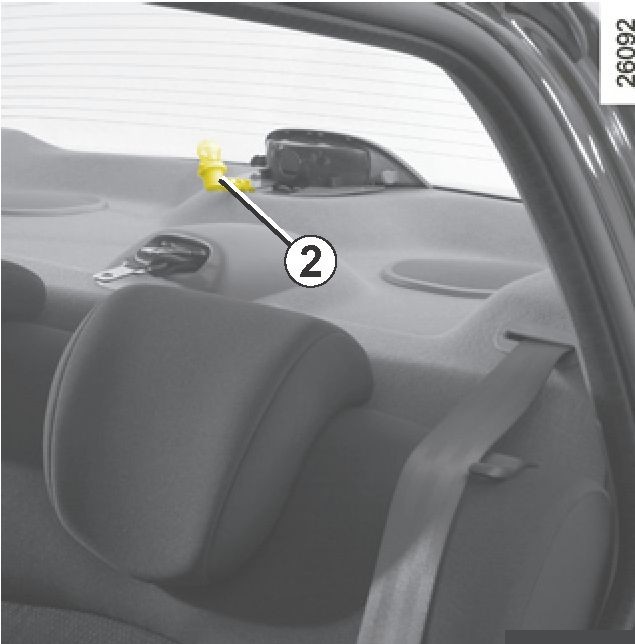

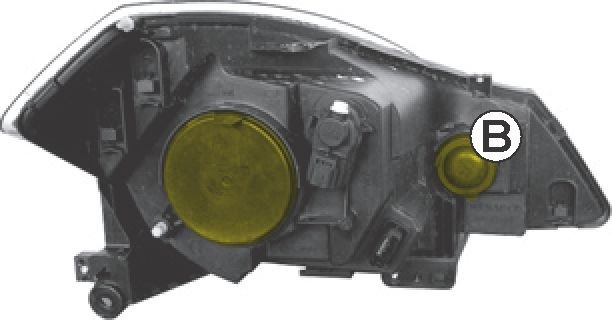

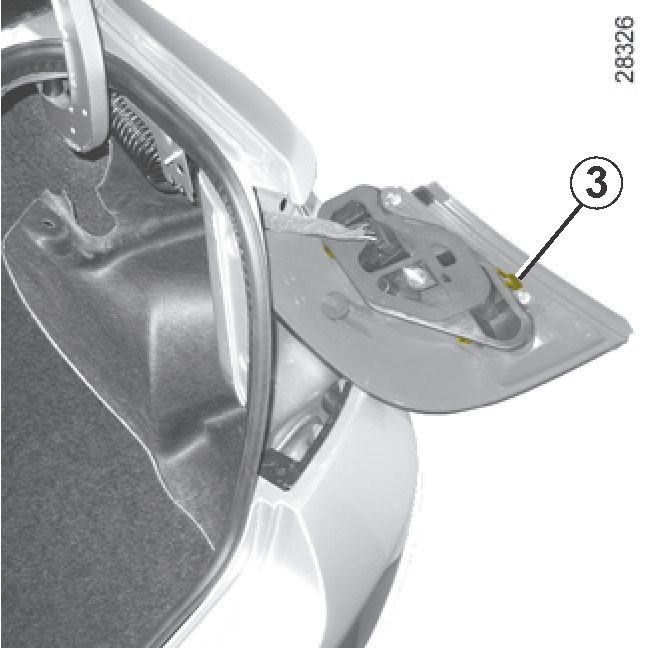

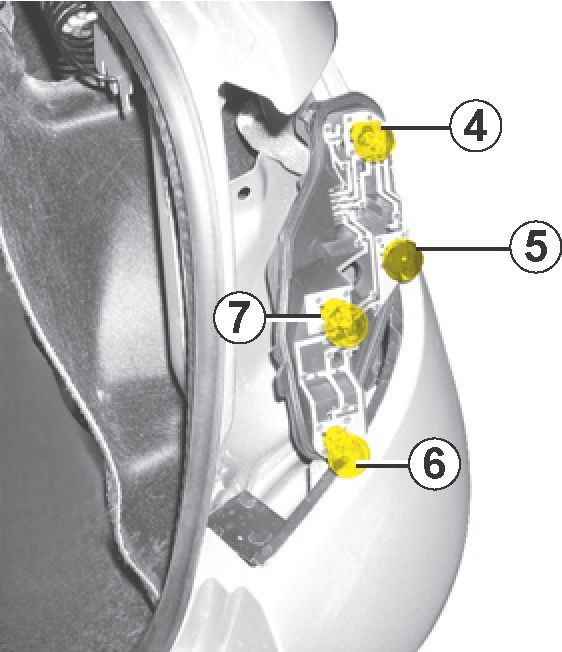

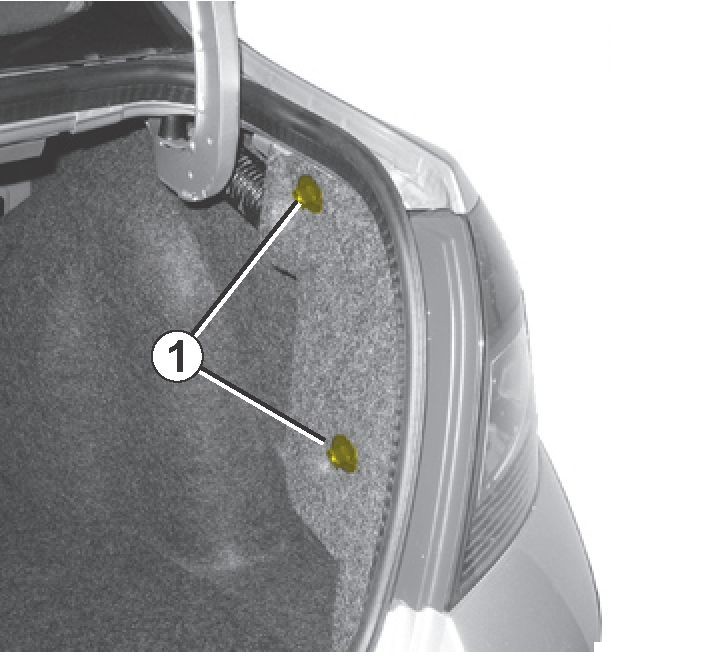

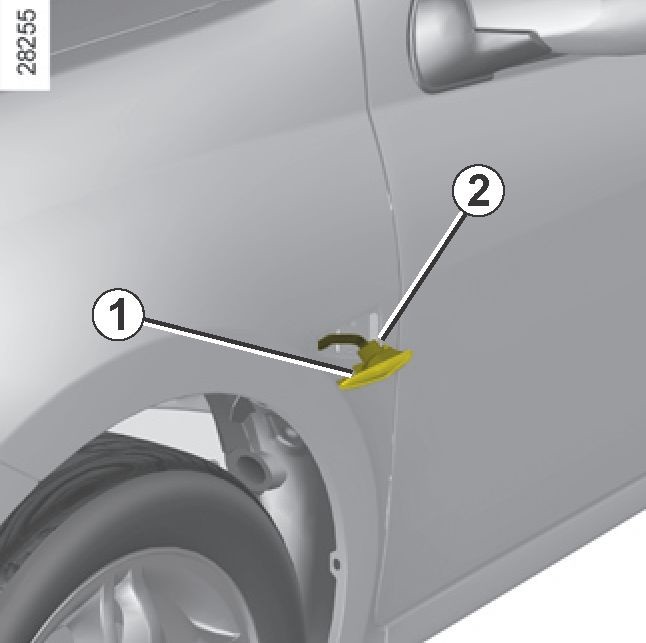

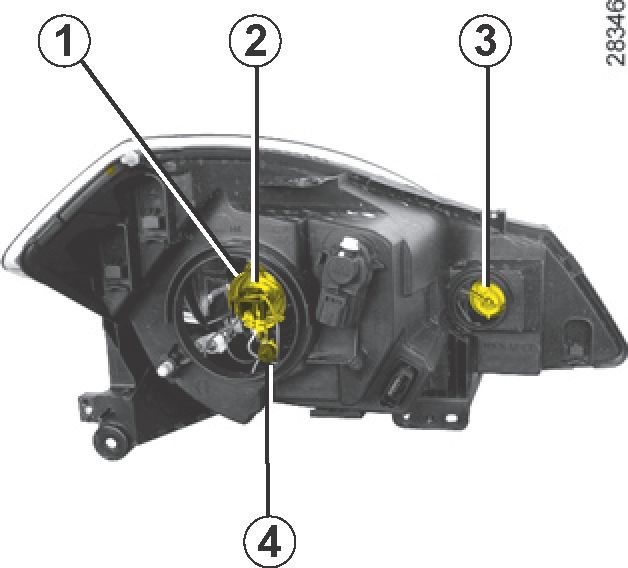

Обязательно используйте противо-ультрафиолетовые лампы, чтобы предотвратить повреждение пластмассовых рассеивателей фар. Не прикасайтесь к колбе лампы. Держите ее за цоколь. При установки правильно устанавливайте выступы. Ввиду необходимости снимать приборы (аккумуляторная батарея, ее держатель), мы рекомендуем Вам производить замену ламп на сервисной станции компании-производителя. В соответствии с местным законодательством и из предосторожности приобретите на сервисной станции компаниипроизводителя запасной набор с комплектом ламп и предохранителей. Перед снятием отметьте положение проводов, чтобы проложить их по прежней трассе. - Снимите крышку А; - разъедините разъем лампы 2 и освободите пружины - извлеките лампу из колодки. Установка производится в порядке, обратном снятию. Регулировать фары рекомендуется после выполнения работ Внутри лампы находятся под давлением и могут взорваться при замене. Это может стать причиной травмы. При работах в непосредственной близости от двигателя, обратите внимание на то, что он может оказаться горячим. А также помните, что вентилятор системы охлаждения может включиться в любой момент Для очистки фар, оснащенных стеклом из поликарбоната, пользуйтесь мягкой тканью или ватой. Если сухая чистка не дает результатов, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные участки, а затем протрите их еще раз мягкой влажной тканью или ватой. В завершение осторожно протрите сухой мягкой тканью. Использование моющих средств, содержащих спирт, запрещено. Извлеките патрон 4, чтобы достать лампу. Снимите крышку В. Поверните патрон лампы 3 на четверть оборота. Заменив лампу, проследите за правильной установкой крышки В. При работах в непосредственной близости от двигателя, обратите внимание на то, что он может оказаться горячим. А также помните, что вентилятор системы охлаждения может включиться в любой момент Существует риск получить травму Если Вы хотите установить на Ваш автомобиль дополнительные противотуманные фары или прожекторные фары, обратитесь на сервисную станцию компании-производителя. - Для получения доступа к патрону лампы поверните на четверть оборота держатель люка, находящегося снизу автомобиля; - Поверните лампу на четверть оборота и извлеките ее; - замените лампу. Установка производится в порядке, обратном снятию. Перед тем как проводить осмотр подкапотного пространства, убедитесь, что переключатель стеклоочистителя находится в положении «выключено». Существует риск получить травму. Лампы находятся под давлением и могут взорваться при замене. Все работы по техобслуживанию или модификации электрооборудования Вашего автомобиля должны выполняться специалистами сервисной станции компании-производителя, поскольку неправильное подсоединение электрооборудования может привести к выходу его из строя (жгутов проводов, приборов, в частности, генератора), кроме того, на сервисной станции имеются все необходимые устройства для установки этого оборудования на Ваш автомобиль. Отсоедините облицовку в зоне 1. Выверните винт 2 и снаружи снимите блок задних фонарей. Отсоедините патроны ламп, отведя язычок 3. Внутри лампы находятся под давлением и могут взорваться при замене. 4 Габаритный фонарь и фонарь стоп-сигнала Лампа грушевидной формы с байонетным цоколем с двумя нитями накаливания Р21/5 W Лампа оранжевого цвета, грушевидной формы с байонетным цоколем с двумя нитями накаливания PY 21 W Лампа грушевидной формы с байонетным цоколем: Р 21W. Лампа грушевидной формы с байонетным цоколем: Р 21W. Снимите щиток, одновременно нажимая с двух сторон на блокирующие пластины (по стрелкам). Разъедините разъем. Поверните патрон 2 на четверть оборота, отсоедините его и извлеките лампу. Замените лампу Соедините разъем. Фонари освещения номерного знака 4 Снимите их инструментом типа плоской отвертки. Для доступа к лампе отсоедините рассеиватель 3 патрона. Внутри лампы находятся под давлением и могут взорваться при замене. Инструментом типа плоской отвертки отсоедините боковой повторитель указателей поворота 1. Повернув патрон 2 на четверть оборота, извлеките лампу Внутри лампы находятся под давлением и могут взорваться при замене. с помощью инструмента типа плоской отвертки отсоедините крышку 1. Поверните на четверть оборота патрон 3 или 2. Тип лампы: W5W или, в обычном плафоне: цилиндрическая с концевыми цоколями 7W. Снимите инструментом типа плоской отвертки плафон 4, нажав на лапки, расположенные с двух сторон плафона.
Внутри лампы находятся под давлением и могут взорваться при замене.

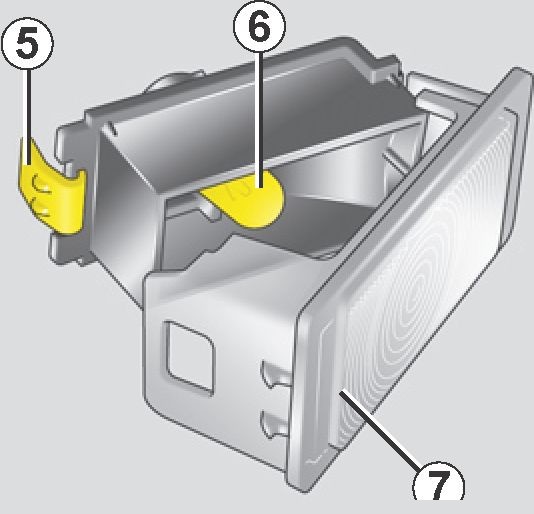

Отсоедините плафон. Нажмите на фиксатор 5, чтобы отсоединить рассеиватель 7 и получить доступ к лампе 6. Тип лампы: W5W.
