Рено Симбол. Идентификационные номера и информация на табличках

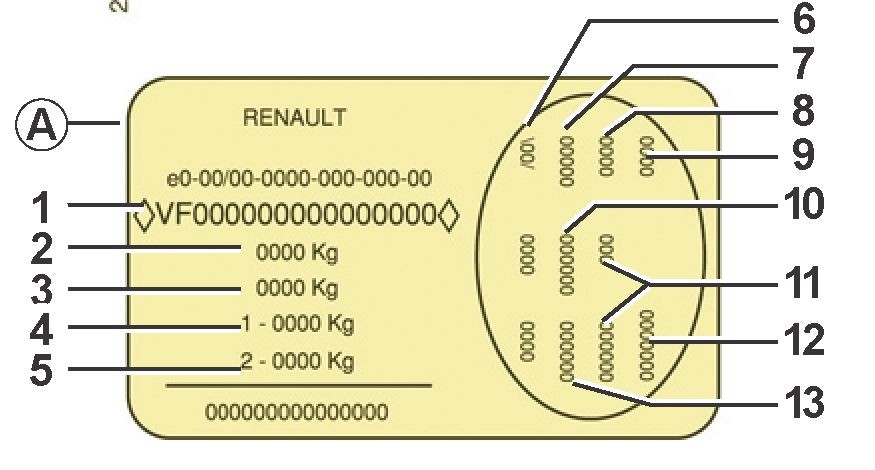

Рисунок 1.1. Идентификационная табличка: 1 – идентификационные номера автомобиля и шасси; 2 – максимально разрешенная масса автомобиля; 3 – максимально разрешенная масса полностью загруженного автомобиля с прицепом; 4 – максимально разрешенная нагрузка на переднюю ось;
5 – максимально разрешенная нагрузка на заднюю ось; 6 – техническая характеристика автомобиля; 7 – номер краски; 8 – уровень комплектации; 9 – тип автомобиля; 10 – код обивки салона; 11 – дополнение к комплектации оборудования; 12 – заводской номер; 13 – код отделки салона

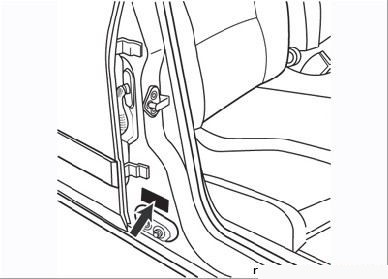

Рисунок 1.2. Расположение идентификационной таблички

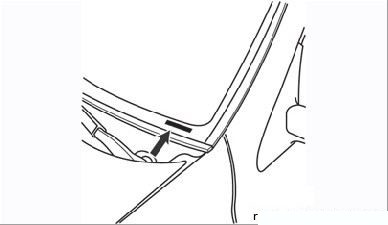

Рисунок 1.3. Идентификационные номера автомобиля и шасси на передней панели моторного щита передка




Табличка с идентификационным номером автомобиля (VIN) (Рисунок 1.1) прикреплена к центральной стойке двери с правой стороны (Рисунок 1.2). Табличка содержит основные сведения об автомобиле, необходимые прежде всего при заказе запасных частей. Идентификационные номера автомобиля и шасси могут быть дополнительно нанесены на передней панели моторного щита передка (Рисунок 1.3).
Номер двигателя находится на передней стороне блока цилиндров.

При заказе запасных частей необходимо ссылаться на информацию, которая содержится на идентификационной табличке изготовителя.

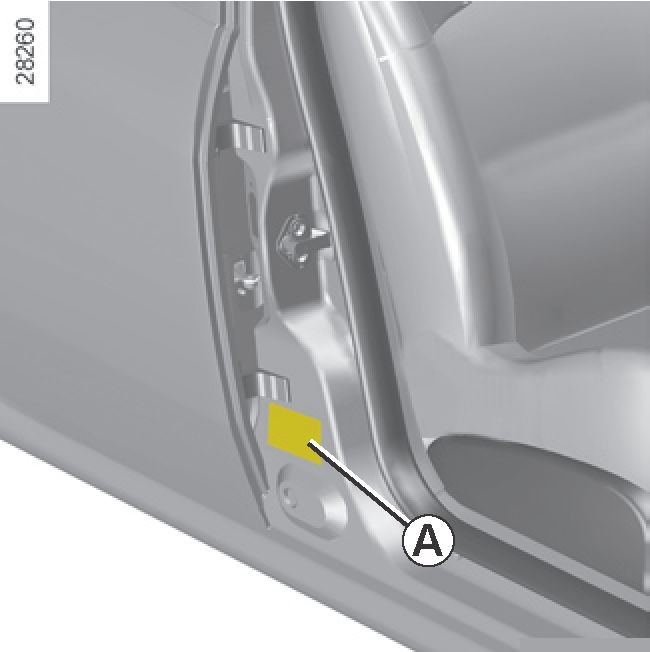

Табличка изготовителя А

1 Идентификационный номер автомобиля и номер кузова.

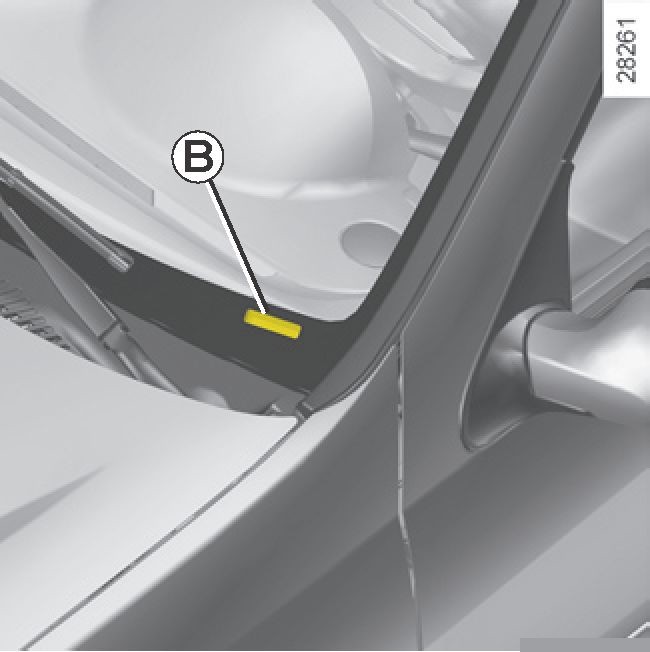

Эта информация повторена на маркировке В.

2 Максимальная разрешенная масса автомобиля с загрузкой.

3 Максимальная разрешенная масса полностью загруженного автомобиля с прицепом.

4 Максимальная разрешенная масса автомобиля на передние колеса.

5 Максимальная разрешенная нагрузка на задние колеса.

6 Технические характеристики автомобиля.

7 Номер краски.

8 Уровень комплектации.

9 Тип автомобиля.

10 Код обивки салона.

11 Код специальной комплектации.

12 Заводской номер.

13 Код цветовой гаммы интерьера.

При заказе запасных частей необходимо ссылаться на информацию, которая содержится на табличке на двигателе или на этикетке С.

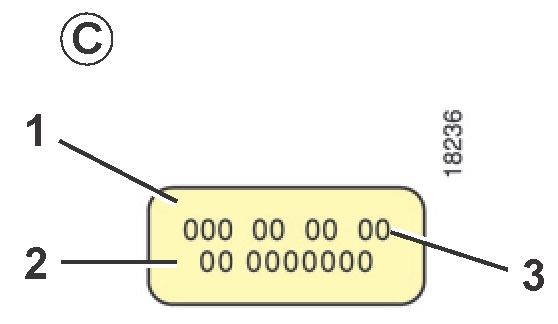

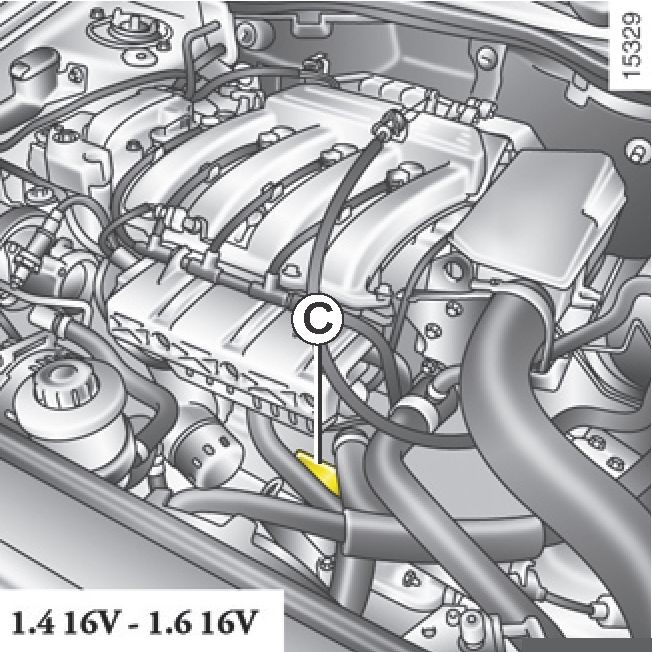

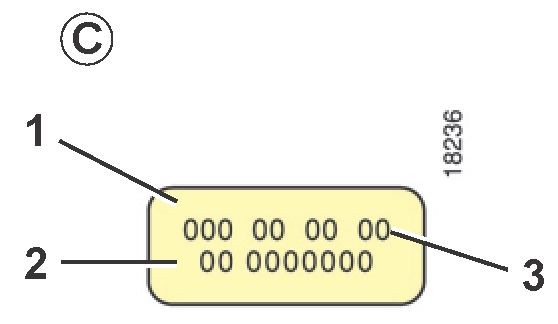

Табличка на двигателе или этикетка на двигателе С

(ее расположение зависит от двигателя)

1 Модель двигателя

2 Индекс двигателя.

3 Заводской номер двигателя.


Модификации 1.2 16V 1.4 8V 1.4 16V 1.6 16V 1.5 dCi
Модель двигателя

(см. табличку на двигателе)

D4F K7J K4J К4М К9К
Рабочий объем, см^ 1 149 1 390 1 390 1 598 1 461
Октановое число топлива Обязательно использование неэтилированного бензина с октановым числом, указанным в этикетке на крышке люка заливной горловины топливного бака.

При отсутствии рекомендованного топлива допускается использование неэтилированного бензина:

- с октановым числом 91, если на этикетке указано 95, 98;

- с октановым числом 87, если на этикетке указано 91, 95, 98.

Дизельное топливо

О том, какое топливо допустимо использовать. Вам напомнит этикетка на крышке люка заливной горловины топливного бака.

Свечи зажигания Используйте свечи только тех типов, которые рекомендованы для Вашего автомобиля. Тип свечей должен быть указан на этикетке, расположенной в моторном отсеке, в противном случае обратитесь на сервисную станцию компаниипроизводителя. Установка свечей зажигания другого типа может привести к повреждению двигателя. -

Данные массовые характеристики указаны для автомобиля в базовой комплектации и без дополнительного оборудования: они изменяются в зависимости от уровня оснащенности Вашего автомобиля. Обратитесь к представителю производителя.

Максимальная разрешенная масса автомобиля с загрузкой

Максимальная разрешенная масса автомобиля с прицепом

Эти массовые характеристики указаны на табличке изготовителя автомобиля (см. раздел «Идентификационные таблички» в главе 6)
Масса буксируемого прицепа, оборудованного тормозами получается путем вычисления: Максимальная разрешенная масса автомобиля с прицепом - Максимальная разрешенная масса автомобиля с загрузкой
Масса буксируемого прицепа, не оборудованного тормозами 485
Максимально допустимая нагрузка на тягово-сцепное устройство 75
Допустимая нагрузка на багажник крыши 80 кг (включая устройство для перевозки)

Масса буксируемого прицепа (буксировка жилого прицепа, катера и т. д.)

- Следует помнить, что масса буксируемого прицепа регламентируется местным законодательством и, в частности, правилами дорожного движения. По поводу тягово-сцепного устройства обращайтесь к представителям производителя.

- В любом случае при буксировке недопустимо превышение максимальной разрешенной массы (автомобиль и буксируемый прицеп). Однако, допускается:

- превышение максимально разрешенной нагрузки на задние колеса максимум на 15 %,

- превышение максимально разрешенной массы автомобиля с загрузкой максимум на 10 %, но не более чем на 100 кг

В обоих случаях максимальная скорость не должна превышать 100 км/ч, а давление воздуха в шинах должно быть увеличено на 0,2 бара (3 PSI).

- Мощность двигателя и способность автомобиля преодолевать подъемы уменьшаются в условиях высокогорья, мы рекомендуем уменьшать максимальную загрузку на 10 % на 1000 м подъема и затем дополнительно на 10 % на каждые 1000 м подъема.
