Снятие радиатора отопителя Renault Sandero, Stepway


Снимаем радиатор отопителя для замены при обнаружении течи охлаждающей жидкости через радиатор.
Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости двигателя 1,4-1,6 (8V)»; «Замена охлаждающей жидкости двигателя 1,6 (16V)»).
Снимаем комбинацию приборов (см. «Снятие комбинации приборов»).
Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»).
С левой стороны консоли вынимаем пистон крепления коврового покрытия к кронштейну поперечной балки…





…и отгибаем край покрытия.

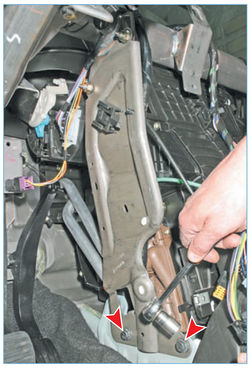

Головкой «на 13» отворачиваем два болта нижнего крепления кронштейна поперечной балки (для наглядности панель приборов снята).





Через отверстие в панели приборов (под комбинацию приборов) ключом «на 13» отворачиваем две гайки верхнего крепления кронштейна поперечной балки.





Вынимаем жгут проводов из держателей, расположенных на внутренней стороне кронштейна и снимаем кронштейн поперечной балки.





Ключом Torx T-20 отворачиваем винт крепления прижимной пластины трубок радиатора отопителя.

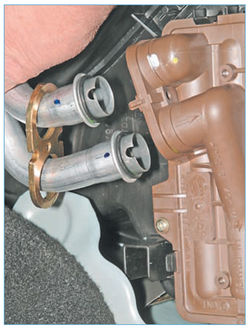

Вынимаем трубки из отверстий бачка радиатора отопителя.

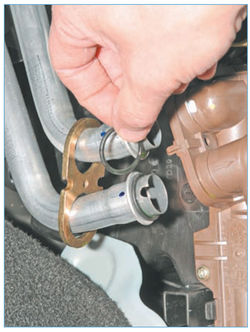

На наконечниках трубок установлены резиновые уплотнительные кольца.

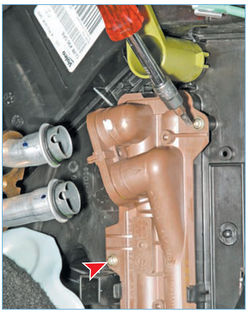

Ключом Torx T-20 отворачиваем два самореза крепления радиатора.

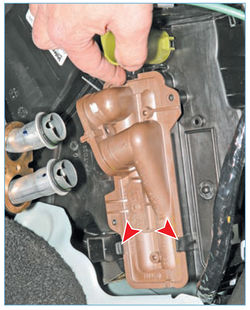

Отжав три защелки…





…вынимаем радиатор из корпуса отопителя.
Перед установкой радиатора заменяем резиновые уплотнительные кольца на наконечниках трубок.
Устанавливаем радиатор отопителя в обратной последовательности.
