Система выпуска отработавших газов двигателя 1,6 (16V) двигателя 1,6 (16V) Renault Sandero, Stepway



Описание конструкции системы выпуска отработавших газов двигателя 1,6 (16V)

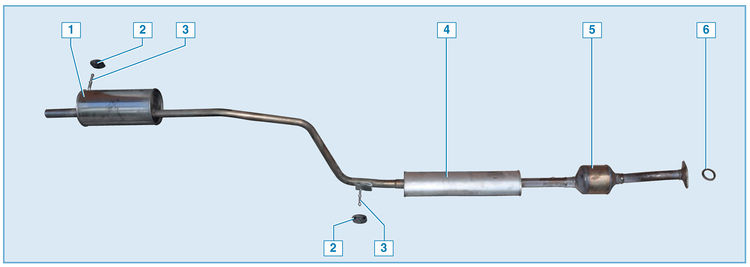

Система выпуска отработавших газов:
1 – основной глушитель;
2 – подушка подвески системы выпуска отработавших газов;
3 – кронштейн подвески системы;
4 – дополнительный глушитель;
5 – каталитический нейтрализатор отработавших газов;
6 – уплотнительное кольцо

Система выпуска состоит из выпускного коллектора, приемной трубы с каталитическим нейтрализатором отработавших газов, дополнительного и основного глушителей и соединяющих их труб. Все элементы системы, кроме выпускного коллектора, сварены в единое целое. Фланец выпускного коллектора соединен шаровым шарниром с фланцем приемной трубы.


Подушки подвески системы выпуска отработавших газов

Система выпуска подвешена к кузову на двух резиновых подушках.

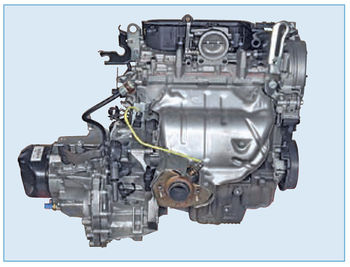

Выпускной коллектор закрыт теплозащитным экраном (для наглядности показан на снятом двигателе)

Над нейтрализатором, дополнительным и основным глушителями и около топливного бака установлены теплозащитные экраны.


Металлическая уплотнительная прокладка между выпускным коллектором и головкой блока цилиндров

Выпускной коллектор крепится к шпилькам головки блока цилиндров девятью гайками.
Между выпускным коллектором и головкой блока цилиндров установлена металлическая уплотнительная прокладка.


Уплотнительное кольцо со сферической поверхностью

К фланцу выпускного коллектора на двух шпильках крепится фланец приемной трубы.
Для уплотнения шарнирного соединения выпускного коллектора и приемной трубы применяется надетое на фланец выпускного коллектора кольцо из композитного материала со сферической наружной поверхностью, а во фланце приемной трубы выполнена внутренняя сферическая поверхность.


Соединение приемной трубы с выпускным коллектором

Соединение фланцев стягивается двумя гайками и цилиндрическими пружинами, надетыми на шпильки выпускного коллектора.


Детали соединения приемной трубы и выпускного коллектора:
1 – гайка;
2 – шпилька;
3 – пружина




Расположение меток на трубе между нейтрализатором и дополнительным глушителем

В нижней части выпускного коллектора установлен управляющий датчик концентрации кислорода в отработавших газах (лямбдазонд). Второй датчик концентрации кислорода – диагностический – установлен в трубе после каталитического нейтрализатора.
Каталитический нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов.
Каталитический нейтрализатор представляет собой с множеством пор, покрытых катализаторами дожига: родием, палладием, платиной.
Проходя через поры, оксид углерода превращается в углекислый газ, несгоревшие углеводороды – в водяной пар, а оксиды азота восстанавливаются до безвредного азота. Степень очистки газов в исправном нейтрализаторе достигает 90–95 %.
Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная. Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и спекает в нем блок с катализаторами, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.


Расположение меток на трубе между дополнительным и основным глушителями

Глушители и каталитический нейтрализатор – неразборные узлы, при выходе из строя их необходимо заменять новыми. В запасные части поставляются нейтрализатор с приемной трубой, дополнительный и основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб. Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки (кернения), по которым можно разрезать трубы.


Соединяют трубы нового узла с трубами системы выпуска специальным хомутом


Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену резиновых подушек подвески.
