Снятие и разборка топливного модуля двигателя 1,4-1,6(8V) Renault Sandero, Stepway
Поддев отверткой…
…поднимаем крышку лючка топливного бака
Отжимаем фиксатор…
…и отсоединяем колодку проводов от крышки топливного модуля.
Сжав фиксаторы наконечника топливной трубки, снимаем его со штуцера
крышки топливного модуля.
Упираясь во впадины отверстия, просеченного в панели пола кузова,
монтажной лопаткой толкаем кольцо за выступы против часовой стрелки.
Снимаем прижимное кольцо.
Приспособление для отворачивания прижимного кольца
Вынимаем уплотнительное кольцо топливного модуля, переведя его через
крышку модуля.
Вынимаем топливный модуль из бака, выводя поплавок датчика указателя
уровня топлива из отверстия в топливном баке.
Отсоединяем колодку проводов датчика указателя уровня топлива от разъема
на внутренней стороне крышки топливного модуля.
Освобождаем фиксатор датчика указателя уровня топлива.
Снимаем датчик указателя уровня топлива.
Отверткой освобождаем три фиксатора стакана…
…и снимаем стакан с корпуса фильтра.
Соединение канала регулятора давления топлива уплотнено резиновым
кольцом.
В стакане установлены регулятор давления топлива 1 и противодренажный
клапан 2.

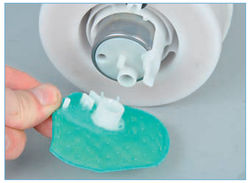

Потянув, снимаем с топливного насоса сетчатый фильтр.
Отверткой отжимаем фиксатор крышки топливного модуля…
…и отводим крышку…
…освобождая пружину.
Отсоединяем колодку проводов топливного насоса от разъема на внутренней
стороне крышки топливного модуля.
Вынимаем топливный насос из топливного фильтра.
…снимаем трубку с патрубка насоса.
При установке топливного модуля в бак стрелка на крышке модуля должна
располагаться напротив метки на баке.
