Замена прокладки поддона картера двигателя 1,4-1,6(8V) Renault Sandero, Stepway



Замену прокладки поддона картера проводим при появлении течи масла по стыку поддона с блоком цилиндров, а также при каждом снятии поддона при ремонте двигателя.
Работу выполняем на смотровой канаве или эстакаде.
Операции показываем на автомобиле с ABS и кондиционером.
Снимаем защиту силового агрегата. Сливаем масло из двигателя.
Отсоединяем приемную трубу от выпускного коллектора. Снимаем заднюю опору силового агрегата. Отворачиваем три винта крепления переднего бампера к подрамнику (см. «Снятие переднего бампера на автомобиле Logan»).
Отворачиваем на 3 – 4 оборота болты заднего крепления подрамника (см. «Снятие подрамника»). Отвернув болты крепления двух кронштейнов подрамника к кузову (см. «Снятие рычага») и болты переднего крепления подрамника к кузову (см. «Снятие подрамника»), опускаем переднюю часть подрамника на регулируемой стойке.





Головкой «на 13» отворачиваем гайку болта крепления кронштейна трубки гидроусилителя руля к блоку цилиндров, удерживая болт от проворачивания ключом того же размера.





Головкой «на 13» отворачиваем болт крепления кронштейна трубки гидроусилителя руля к кронштейну компрессора кондиционера.





Головкой «на 13» отворачиваем болт крепления поддона картера к кронштейну компрессора кондиционера





С левой стороны подрамника ключом «на 10» отворачиваем гайку крепления кронштейна трубки гидроусилителя руля к подрамнику.





Снимаем кронштейн трубки гидроусилителя руля со шпильки.





Головкой «на 13» отворачиваем четыре болта крепления поддона картера к коробке передач.





Головкой «на 10» отворачиваем 20 болтов крепления поддона картера к блоку цилиндров.





Оттянув подрамник вниз, снимаем поддон картера и выводим его из-за подрамника.





Вынимаем уплотнительную прокладку из пазов поддона картера.
Очищаем привалочные поверхности блока цилиндров и поддона картера от остатков герметика и масла.
Промываем внутреннюю поверхность поддона картера керосином.
Укладываем новую прокладку…




…в пазы поддона картера.

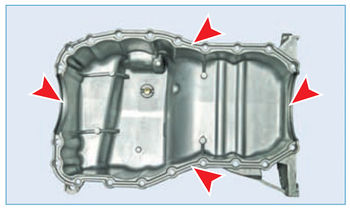

Перед установкой поддона картера наносим тонкий слой герметика…




…в зоне передней крышки блока цилиндров (для наглядности показано на снятом двигателе)…





…и в зоне крышки 1-го коренного подшипника.
Устанавливаем поддон картера и заворачиваем болты его крепления.

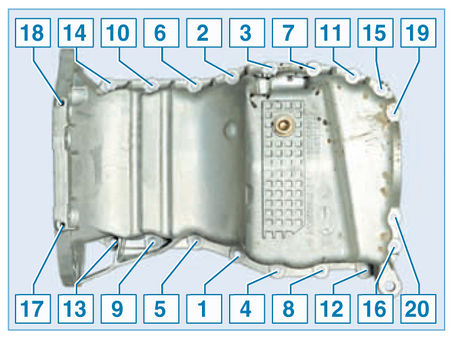

Болты крепления поддона картера затягиваем предписанным моментом (см. «Приложения») в показанном на фото порядке.
Дальнейшую сборку проводим в обратной последовательности.
