Проверка состояния и замена ремня привода газораспределительного механизма двигателя 1,6 (16V) Renault Sandero, Stepway



В соответствии с регламентом технического обслуживания ремень привода газораспределительного механизма (ГРМ) заменяем через каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния.

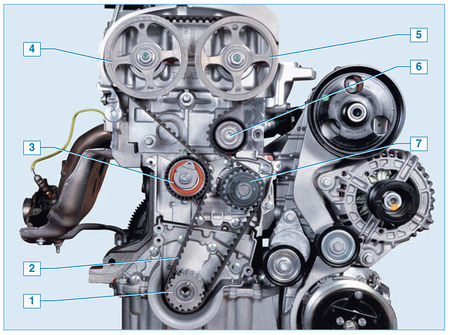

Привод газораспределительного механизма:
1 – зубчатый шкив коленчатого вала;
2 – ремень привода ГРМ;
3 – ролик натяжного устройства;
4 – зубчатый шкив распределительного вала привода выпускных клапанов;
5 – зубчатый шкив распределительного вала привода впускных клапанов;
6 – опорный ролик;
7 – зубчатый шкив насоса охлаждающей жидкости

Работу выполняем на смотровой канаве или эстакаде.
Выход из строя ремня (обрыв или срез зубьев) приведет к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя. Поэтому рекомендуем при каждом техническом обслуживании автомобиля проводить проверку состояния ремня. Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.
Для оценки состояния и замены ремня привода ГРМ снимаем правую опору силового агрегата (см. [[97 Ремонт Stepway|«Замена опор силового агрегата»]) и правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»).
Для наглядности операции показываем на демонтированном двигателе.





Головкой «на 13» отворачиваем три болта и две гайки…





…и снимаем верхнюю крышку привода ГРМ.
Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ.
Оценить натяжение ремня можно по расположению указателей автоматического натяжного устройства ремня.




При нормальном натяжении ремня подвижный указатель 1 должен совпадать с выемкой неподвижного указателя 2 натяжного устройства (для наглядности показано при снятой нижней крышке привода ГРМ).
Если подвижный указатель смещен относительно неподвижного:
– против часовой стрелки – натяжение ремня недостаточно;
– по часовой стрелке – ремень перетянут.
В обоих случаях следует отрегулировать натяжение ремня.
Для регулировки натяжения ремня…




…в нижней крышке привода ГРМ выполнен лючок, закрытый крышкой (для наглядности показано на снятой крышке)…
Потянув вверх, снимаем крышку лючка.




Ослабив ключом «на 13» затяжку гайки крепления натяжного устройства, шестигранником «на 6» поворачиваем ролик по часовой стрелке, натягивая ремень.
Удерживая ролик в этом положении, затягиваем гайку крепления натяжного устройства. Провернув коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов, снова проверяем натяжение ремня и при необходимости повторяем регулировку. Устанавливаем снятые детали в обратной последовательности.
Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)»).
Снимаем верхнюю (см. выше) и нижнюю крышки привода ГРМ.
Для снятия нижней крышки привода ГРМ…




…головкой «на 8» отворачиваем четыре болта ее крепления…





…и снимаем нижнюю крышку.
При отворачивании болта крепления шкива привода вспомогательных агрегатов необходимо заблокировать коленчатый вал от проворачивания. Для этого помощник должен включить пятую передачу и нажать на педаль тормоза. Если при этом отвернуть болт крепления шкива не удается из-за проворачивания коленчатого вала, то вал необходимо застопорить.
Для этого снимаем датчик положения коленчатого вала (см. «Снятие датчика положения коленчатого вала»). Стопорим коленчатый вал…




…вставив через окно в картере сцепления монтажную лопатку между зубьями венца маховика.





Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов…





…и вынимаем болт с шайбой.





Снимаем шкив привода вспомогательных агрегатов.
При затруднении в снятии шкива равномерно поддеваем его с разных сторон монтажной лопаткой.
На шкивах коленчатого и распределительных валов нет специальных установочных меток.
Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.
Для проворачивания коленчатого вала вворачиваем на место болт крепления шкива привода вспомогательных агрегатов, установив между шайбой болта и торцом вала проставку (втулку или набор шайб).
Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.
Снимаем резонатор воздушного тракта (см. «Замена сменного элемента воздушного фильтра двигателя 1,6 (16V)»).





В центре заглушки (резиновом массиве) протыкаем отверткой отверстие и, действуя отверткой как рычагом…





…извлекаем заглушку из отверстия в головке блока цилиндров.
Аналогично извлекаем другую заглушку.
Проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до того момента…




…пока пазы на торцах распределительных валов не займут горизонтальное положение (расположатся параллельно плоскости разъема крышки и головки блока цилиндров) и будут смещены вниз относительно осей распределительных валов.
Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм можно изготовить простейшее приспособление (см. эскиз).




Эскиз приспособления для фиксации распределительных валов.





Устанавливаем приспособление в пазы валов.
Для проверки нахождения коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров в блоке цилиндров предусмотрено отверстие с резьбой М10, в которое необходимо ввернуть специальный установочный палец с длиной резьбовой части 75 мм. При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке провернуть его по часовой стрелке.




Головкой «Е-14» выворачиваем технологическую пробку из резьбового отверстия в блоке цилиндров, расположенного на передней стороне блока, в районе 1-го цилиндра — под датчиком сигнализатора аварийного давления масла (для наглядности показано на снятом двигателе).





В качестве установочного пальца можно использовать болт верхнего крепления коробки передач к блоку цилиндров (для наглядности показано на снятом силовом агрегате).





На болт наворачиваем две гайки и законтриваем их так, чтобы длина резьбовой части была равна 75 мм.
Изготовленное приспособление — установочный палец вворачиваем в резьбовое отверстие блока цилиндров.
При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров…




…установочный палец 1 ввернется в отверстие до конца своей резьбы и упрется в отфрезерованную площадку 2 на щеке коленчатого вала (для наглядности показано на демонтированном двигателе и при снятом поддоне картера).
При этом коленчатый вал невозможно будет провернуть по часовой стрелке.
Если при вворачивании установочного пальца вы почувствуете, что он уперся, а торец гайки на пальце при этом не соприкоснется с торцем бобышки отверстия в блоке цилиндров (между гайкой и бобышкой останется зазор), то немного проворачиваем коленчатый вал против часовой стрелки за болт крепления шкива. Затем вворачиваем установочный палец в отверстие блока до конца (до соприкосновения торцов гайки пальца и бобышки отверстия в блоке) и проворачиваем коленчатый вал по часовой стрелке до упора площадки щеки в палец.
Ослабив затяжку гайки крепления натяжного ролика, поворачиваем ролик по часовой стрелке, уменьшая натяжение ремня привода ГРМ.
Ослабив ключом «на 13» затяжку гайки крепления натяжного устройства…




…поворачиваем ролик против часовой стрелки, уменьшая натяжение ремня привода ГРМ…





…и снимаем ремень с натяжного ролика…





…и затем – со шкивов насоса охлаждающей жидкости, коленчатого и распределительных валов.
При замене ремня также нужно заменить натяжное устройство в сборе и опорный ролик.
Отворачиваем гайку крепления натяжного устройства…




…и снимаем его.





Ключом Torx T-50 отворачиваем винт крепления опорного ролика.





Снимаем опорный ролик и втулку ролика.
Устанавливаем новый опорный ролик в обратной последовательности.
При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).
Устанавливаем ремень на зубчатые шкивы коленчатого вала, насоса охлаждающей жидкости и шкивы распределительных валов.
Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости.
При установке натяжного устройства…




…вставляем отогнутый конец кронштейна 1 в углубление 2 корпуса насоса охлаждающей жидкости.
Выворачиваем установочный палец из отверстия в блоке цилиндров.
Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.
Вворачиваем установочный палец в отверстие блока цилиндров для проверки правильности установки коленчатого вала в положение ВМТ 1–4 цилиндров.
При необходимости повторяем установку ремня привода ГРМ.
Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.




Легкими ударами молотка с пластмассовым бойком запрессовываем новые заглушки в отверстия головки блока цилиндров.
Дальнейшую сборку двигателя выполняем в обратной последовательности. Болт крепления шкива привода вспомогательных агрегатов заменяем новым и затягиваем предписанным моментом (см. «Приложения»).
