Замена ремня привода вспомогательных агрегатов двигателя 1,4

Замена ремня привода вспомогательных агрегатов двигателя 1,4–1,6 (8V) Renault Sandero, Stepway

В соответствии с регламентом технического обслуживания замену ремня привода вспомогательных агрегатов проводим каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния. Работу выполняем на смотровой канаве или эстакаде.
При каждом техническом обслуживании рекомендуем проверять состояние ремня.
Ремень необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы.
В зависимости от комплектации автомобиля существуют три варианта схем привода вспомогательных агрегатов.

Вариант 1

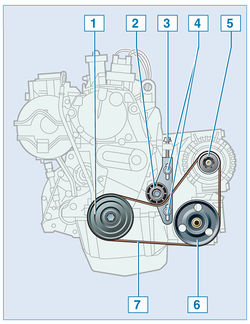

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем рулевого управления и с кондиционером:
1 – шкив привода вспомогательных агрегатов;
2 – натяжной ролик;
3 – шкив насоса гидроусилителя рулевого управления;
4 – шкив генератора;
5 – шкив компрессора кондиционера;
6 – опорный ролик;
7 – ремень

Натяжение ремня автомобиля с гидроусилителем руля и с кондиционером регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»).
Чтобы ослабить натяжение ремня, снизу автомобиля…

…надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устрой ства (для наглядности показано на снятом двигателе).

Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник «на 6» или стержень диаметром 6 мм.

Снимаем ремень привода вспомогательных агрегатов.
Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиручьевой, длиной 1747 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.
Для замены опорного ролика…

…накидным ключом или головкой «на 13» отворачиваем болт его крепления…

…и снимаем болт с защитной крышкой ролика.

Снимаем опорный ролик.
Аналогично снимаем натяжной ролик.
При необходимости замены натяжного устройства (например, при поломке пружины)...

…головкой «на 13» отворачиваем два болта крепления корпуса натяжного устройства…
…и снимаем натяжное устройство в сборе с роликом.
Устанавливаем снятые детали в обратной последовательности. Перед монтажом ремня кронштейн натяжного ролика должен быть повернут по часовой стрелке и зафиксирован (см. выше).
При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой привода.

Автоматическое натяжное устройство в сборе:
1 – натяжной ролик;
2 – кронштейн ролика;
3 – корпус

Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой.
Укладываем ремень на шкивы так…

…чтобы он был смещен к их наружному краю 1, а внутренний ручей шкивов 2 оставался свободным.
После установки ремня, немного повернув ключом натяжной ролик, вынимаем фиксатор. Затем головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке на три оборота за болт крепления его шкива, чтобы добиться правильного положения ремня.

Вариант 2

Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера завод-изготовитель рекомендует выполнять с применением специального приспособления (тензометрического тестера) на дилерском сервисе RENAULT. Учитывая, что ремень, возможно, придется менять в пути (например, при его обрыве), вдали от сервиса, покажем способ, при котором можно приблизительно оценить натяжение ремня.

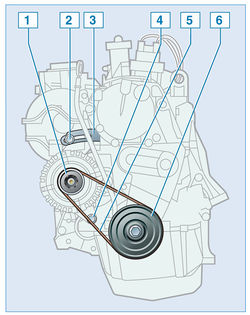

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем рулевого управления, без кондиционера:
1 – шкив привода вспомогательных агрегатов;
2 – натяжной ролик с кронштейном;
3 – регулировочный болт;
4 – болт крепления кронштейна натяжного ролика;
5 – шкив генератора;
6 – шкив насоса гидроусилителя рулевого управления;
7 – ремень

Снимаем правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»). Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия ~10 кгс прогиб ремня должен составлять 6 – 8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3. Натянув ремень, затягиваем болты крепления натяжного ролика.

Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя как самого ремня, так и подшипников генератора.
Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика. Ослабив натяжение ремня, снимаем его со шкивов. Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К 1110 (пятиручьевой, длиной 1110 мм).
При замене ремня необходимо также заменить его натяжной ролик.
Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности.

…чтобы он был смещен к внутреннему краю 1 шкивов, а наружный ручей шкивов 2 оставался свободным.
Регулируем натяжение ремня (см. выше). Для точной проверки натяжения ремня необходимо обратиться в сервис.

Вариант 3

…посередине между шкивами генератора и коленчатого вала.
При усилии нажатия ~10 кгс прогиб ремня должен составлять 6 – 8 мм. Для натяжения ремня снимаем правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»).
Ослабляем затяжку болта 4 нижнего крепления генератора и болта 2 крепления генератора к натяжной планке. Отодвигая монтажной лопаткой генератор от блока цилиндров двигателя, натягиваем ремень.
Затягиваем болты крепления генератора.

Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя как самого ремня, так и подшипников генератора.
При замене ремня ослабляем его натяжение (см. выше) и снимаем ремень со шкивов коленчатого вала и генератора. Маркировка ремня привода генератора на автомобиле без гидроусилителя руля и без кондиционера — 4РК 718 (четырехручьевой, длиной 718 мм).
Устанавливаем ремень привода генератора в обратной последовательности и регулируем его натяжение. Для точной проверки натяжения ремня необходимо обратиться в сервис.
