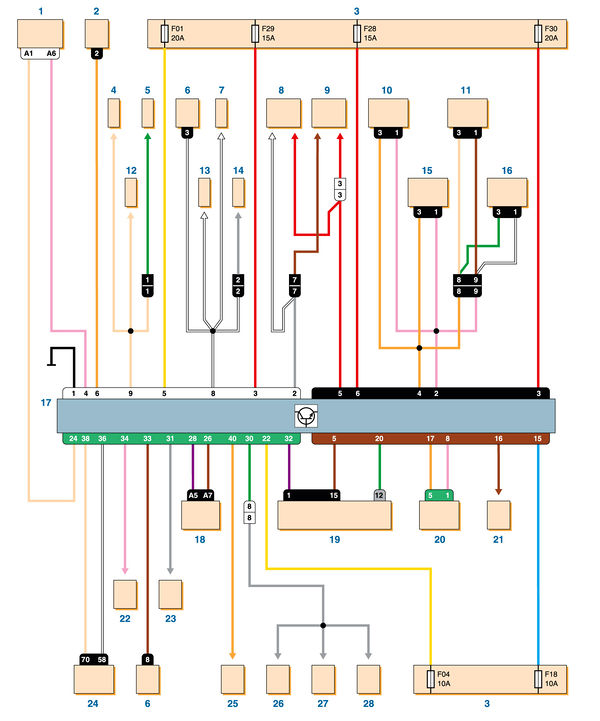

Схема соединений коммутационного блока Рено Логан 2005

1 — правый подрулевой переключатель очистителя и омывателя ветрового стекла;
2 — электродвигатель очистителя ветрового стекла;
3 — монтажный блок предохранителей в салоне;
4 — лампа левого бокового указателя поворота;
5 — лампа указателя поворота левого заднего фонаря;
6 — выключатель аварийной сигнализации;
7 — лампа правого бокового указателя поворота;
8 — лампа плафона освещения салона;
9 — лампа плафона освещения багажника;
10 — электропривод замка левой передней двери;
11 — электропривод замка левой задней двери;
12 — лампа указателя поворота левой блок-фары;
13 — лампа указателя поворота правой блок-фары;
14 — лампа указателя поворота правого заднего фонаря;
15 — электропривод замка правой передней двери;
16 — электропривод замка правой задней двери;
17 — коммутационный блок;
18 — левый подрулевой переключатель;
19 — комбинация приборов;
20 — выключатель центрального замка;
21 — катушка иммобилайзера;
22 — диагностический разъем;
23 — реле обогрева заднего стекла;
24 — ЭБУ;
25 — концевой выключатель плафона освещения салона у левой передней двери;
26 — концевой выключатель плафона освещения салона у левой задней двери;
27 — концевой выключатель плафона освещения салона у правой задней двери;
28 — выключатель плафона освещения багажника
