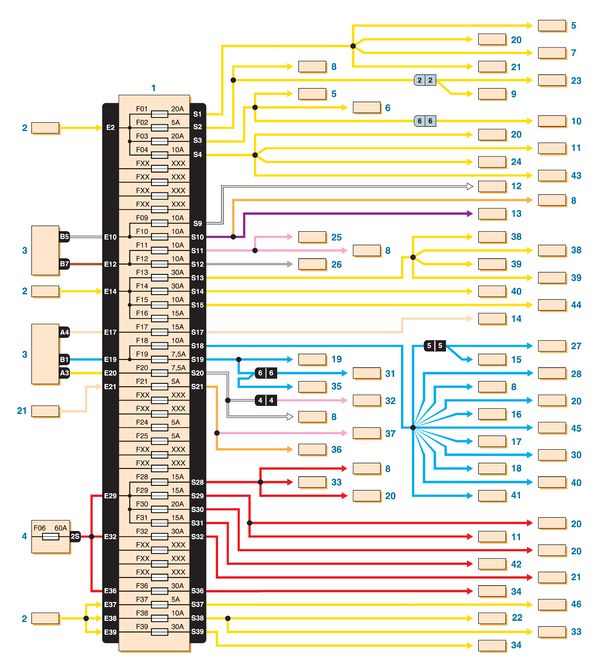

Схема соединений монтажного блока предохранителей в салоне Рено Логан 2005


Первая схема - без кондиционера, электростеклоподъемников, зеркал с электроприводом, противотуманных фар, подушек безопасности
Вторая схема - с кондиционером, электростеклоподъемниками, зеркалами с электроприводом, противотуманными фарами, подушками безопасности









1 — монтажный блок предохранителей;
2 — выключатель зажигания;
3 — левый подрулевой переключатель;
4 — монтажный блок реле и предохранителей в моторном отсеке;
5 — правый подрулевой переключатель очистителя и омывателя ветрового стекла;
6 — выключатель сигналов торможения;
7 — электродвигатель очистителя ветрового стекла;
8 — комбинация приборов;
9 — ЭБУ;
10 — выключатель света заднего хода;
11 — диагностический разъем;
12 — левая блок-фара (ближний свет);
13 — правая блок-фара (ближний свет);
14 — звуковой сигнал;
15 — лампа фонаря освещения номерного знака;
16 — выключатель аварийной сигнализации;
17 — подсветка головного устройства звуковоспроизведения;
18 — подсветка прикуривателя;
19 — лампа габаритного света в правой блок-фаре;
20 — коммутационный блок;
21 — реле обогрева заднего стекла;
22 — прикуриватель;
23 — реле питания топливного насоса и катушки зажигания (обмотка);
24 — катушка иммобилайзера;
25 — левая блок-фара (дальний свет);
26 — правая блок-фара (дальний свет);
27 — лампа габаритного света в левом заднем фонаре;
28 — лампа габаритного света в левой блок-фаре;
29 — блок управления вентиляцией и отоплением;
30 — выключатель центрального замка;
31 — лампа габаритного света в правом заднем фонаре;
32 — лампа противотуманного света в левом заднем фонаре;
33 — головное устройство звуковоспроизведения;
34 — реле электровентилятора отопителя;
35 — лампа плафона освещения вещевого ящика;
36 — элемент обогрева левого наружного зеркала;
37 — элемент обогрева правого наружного зеркала;
38 — выключатель стеклоподъемника левой задней двери;
39 — выключатель стеклоподъемника правой задней двери;
40 — импульсный выключатель стеклоподъемника левой передней двери;
41 — выключатель блокировки стеклоподъемников задних дверей;
42 — реле включения противотуманных фар;
43 — блок управления подушками безопасности;
44 — блок управления АБС;
45 — блок управления вентиляцией, отоплением и кондиционированием;
46 — регулятор управления электроприводами наружных зеркал
