Рулевое управление Рено Логан 2005

Рулевое управление: Описание конструкции

Элементы рулевого управления автомобиля с гидроусилителем руля:
1 — рулевое колесо;
2 — рулевая колонка;
3 — левый поворотный кулак в сборе со ступицей;
4 — левый наконечник рулевой тяги;
5 — промежуточный вал;
6 — болты крепления картера рулевого механизма к подрамнику;
7 — картер рулевого механизма;
8 — сливная магистраль гидроусилителя;
9 — бачок гидроусилителя;
10 — наполнительная магистраль гидроусилителя;
11 — нагнетательная магистраль гидроусилителя;
12 — датчик давления жидкости гидроусилителя;
13 — насос гидроусилителя;
14 — подрамник;
15 — правый наконечник рулевой тяги;
16 — правый поворотный кулак в сборе со ступицей

Рулевое управление автомобиля — с травмобезопасной рулевой колонкой. Рулевой механизм типа «шестерня–рейка».

Рулевой механизм автомобиля с гидроусилителем руля:
1 — правый наконечник рулевой тяги;
2 — рулевая тяга;
3 — чехол тяги;
4 — картер рулевого механизма;
5 — соединительные трубки гидроусилителя;
6 — приводная шестерня;
7 — левый наконечник рулевой тяги

Картер рулевого механизма крепится к подрамнику двумя болтами. В картере рулевого механизма рейка поджимается к приводной шестерне через упор.

Регулировочная пробка 2 зафиксирована на картере рулевого механизма 1 стопорной шайбой 3, приклепанной к пробке. Буртик шайбы в двух местах вдавлен в пазы картера
Регулировку бокового зазора между шестерней и рейкой выполняют вращением регулировочной пробки. Регулировку проводят только при сборке рулевого механизма на заводе-изготовителе. В эксплуатации зазор регулировке не подлежит.

Рулевая тяга в сборе с рейкой рулевого механизма:
1 — рейка;
2 — шаровой шарнир тяги;
3 — рулевая тяга

Рулевой привод состоит из двух рулевых тяг, соединенных с рейкой рулевого механизма и рычагами поворотных кулаков. Каждая тяга крепится внутренним концом к рулевой рейке через неразборный шаровой шарнир — резьбовой наконечник шарнира вворачивается в отверстие рейки.

Наконечник рулевой тяги
В средней части рулевой тяги выполнен шестигранник под ключ «на 13», а на наружном конце — резьба (правая), на которую наворачивается наконечник тяги. В наконечнике рулевой тяги имеется неразборный шаровой шарнир, не требующий пополнения запаса смазки, заложенной внутрь него на весь срок службы. Правая и левая рулевые тяги одинаковые, а наконечники — разные:

На правом наконечнике рулевой тяги нанесена одна метка…

…а на левом — две метки
Соединение рейки рулевого механизма и шарового шарнира рулевой тяги защищено от грязи и влаги гофрированным резиновым чехлом. Чехол закреплен пластмассовым хомутом на картере рулевого механизма, а на рулевой тяге чехол держится за счет упругости резины — при этом узкий поясок чехла должен совпасть с проточкой, выполненной на рулевой тяге.
При сборке рулевого механизма на заводе резьбовое соединение наконечника шарнира рулевой тяги с рейкой законтрено от отворачивания…

…обжатием конца рейки.
При обжатии конца рейки геометрия резьбового соединения нарушается.
Для замены рулевой тяги необходимо вывернуть наконечник шарнира из отверстия в рейке (шестигранник на корпусе шарнира под ключ «на 32» и лыска на конце рейки под ключ «на 18»). В этом случае резьба в отверстии рулевой рейки, скорее всего, будет повреждена. Если повреждение резьбы в отверстии рулевой рейки будет незначительным, ее можно «прогнать» метчиком — в противном случае лучше заменить рулевой механизм в сборе.

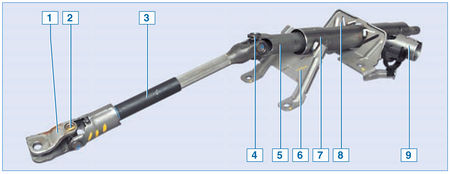

Рулевая колонка:
1 — соединительная муфта;
2 — нижний карданный шарнир;
3 — промежуточный вал;
4 — верхний карданный шарнир;
5 — вал рулевой колонки;
6 — нижний кронштейн крепления колонки;
7 — труба;
8 — верхний кронштейн крепления колонки;
9 — гнездо выключателя зажигания

Вал рулевой колонки крепится к приводной шестерне рулевого механизма через промежуточный вал 2 с двумя карданными шарнирами. На шлицах в верхней части вала рулевой колонки установлено рулевое колесо, закрепленное винтом. Рулевая колонка прикреплена к кронштейну поперечной балки, расположенной под панелью приборов.

На часть автомобилей устанавливается гидравлический усилитель (гидроусилитель) рулевого управления. В систему гидроусилителя входят: рулевой механизм, насос, бачок для рабочей жидкости и соединительные трубки магистралей. В нагнетательной магистрали установлен датчик давления жидкости для выдачи сигнала на электронный блок управления двигателем.

Насос гидроусилителя рулевого управления

Насос приводится во вращение ремнем от шкива привода вспомогательных агрегатов. Гидравлическая жидкость из бачка поступает в насос, а от него подается под высоким давлением к распределительному устройству, расположенному в отдельном корпусе на картере рулевого механизма и механически соединенному с валом рулевой колонки. На зубчатой рейке рулевого механизма закреплен поршень гидроцилиндра.
При повороте рулевого колеса распределительное устройство соединяет одну из камер гидроцилиндра с нагнетательной магистралью насоса, а другую камеру — со сливом. При этом поршень гидроцилиндра из-за разности давлений рабочей жидкости перемещает рейку влево или вправо и через рулевые тяги и рычаги кулаков поворачивает управляемые колеса автомобиля.
При отказе гидравлического усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе.
Для контроля уровня жидкости в бачке на его полупрозрачном корпусе нанесены метки «MIN» и «MAX».
