Подвеска задняя Рено Логан 2005




Задняя подвеска: Описание конструкции

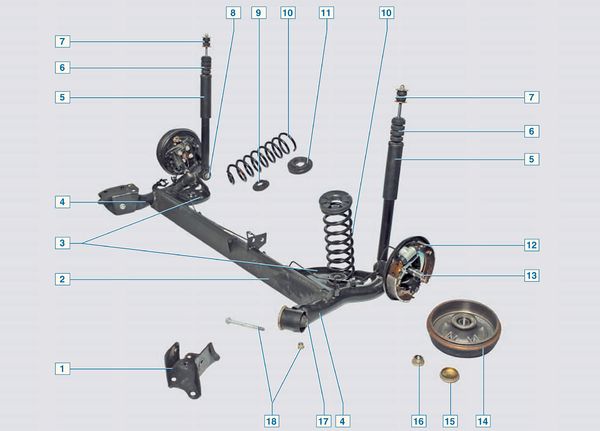

Элементы задней подвески:
1 — кронштейн крепления рычага балки к кузову;
2 — балка;
3 — кронштейн рычага;
4 — рычаг балки;
5 — амортизатор;
6 — буфер хода сжатия;
7 — подушки и шайбы верхнего крепления амортизатора к кузову;
8 — болт крепления амортизатора к рычагу;
9 — нижняя прокладка пружины;
10 — пружина;
11 — верхняя прокладка пружины;
12 — тормозной механизм заднего колеса;
13 — цапфа заднего колеса;
14 — барабан тормозного механизма в сборе с подшипником заднего колеса;
15 — колпачок;
16 — гайка подшипника колеса;
17 — сайлент-блок рычага балки;
18 — болт и гайка крепления рычага балки к кронштейну

Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторамидвухстороннего действия. К балке и рычагам приварены кронштейны для опоры пружин. Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов. Стабилизатор представляет собой трубу — по краям круглого сечения, а в средней части овального.
К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками. Наружная обойма сайлент-блока — пластмассовая, а внутренняя — металлическая. Резиновый массив сайлент-блока, привулканизированный к обоймам, в сечении несимметричен. Поэтому при запрессовке сайлентблока в рычаг его необходимо строго ориентировать.

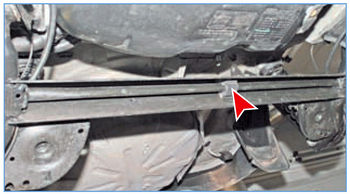

В средней части на стабилизаторе установлена резиновая подушка
Упругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу — на кронштейн рычага и сверху — на опору, приваренную к лонжерону кузова. Нижний виток пружины имеет меньший диаметр. Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса.
При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле.






Через внутреннюю обойму сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1
В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втулку которого проходит болт, крепящий амортизатор к рычагу подвески. Шток амортизатора крепится к кузову через две резиновые подушки (одна — снизу опоры, другая — сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам сильно деформироваться при затягивании гайки штока.




Задняя подвеска:
1 — барабан тормозного механизма;
2 — амортизатор;
3 — пружина;
4 — балка задней подвески;
5 — кронштейн крепления рычага балки к кузову


На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол.
Подшипники задних колес двухрядные роликовые. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника. Внутренние кольца подшипника установлены на цапфе (оси) заднего колеса с небольшим зазором. В барабане подшипник фиксируется стопорным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки.
Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями (угол развала –0°51'±15', схождение колес +0°44'±15'). В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.

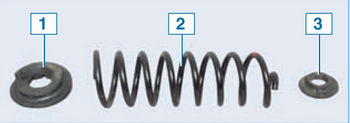

Пружина задней подвески:
1 — верхняя прокладка;
2 — пружина;
3 — нижняя прокладка





Амортизатор задней подвески:
1 — гайка крепления штока;
2 — шайба;
3 — подушка штока;
4 — распорная втулка;
5 — буфер хода сжатия;
6 — чехол;
7 — защитный колпак;
8 — амортизатор







Узел подшипника заднего колеса:
1 — цапфа;
2 — барабан тормозного механизма;
3 — подшипник заднего колеса;
4 — стопорное кольцо подшипника;
5 — гайка подшипника;
6 — колпачок







Цапфа заднего колеса крепится четырьмя болтами через щит тормозного механизма к фланцу балки задней подвески








Цилиндрический буртик, выполненный на цапфе, предназначен для центрирования щита тормозного механизма
