Регулировка привода выключения сцепления Рено Логан 2005

На заводе-изготовителе при регулировке привода сцепления выставляют следующие размеры…


…размер 1 (между кронштейном на коробке передач и вилкой выключения сцепления), который должен быть равен 86±5 мм, и размер 2 (между кронштейном и обжатой частью резьбового наконечника троса), который должен составлять 60±5 мм.
При этом педаль сцепления располагается на расстоянии 105–110 мм от пола — приблизительно на одном уровне с педалью тормоза.
В процессе эксплуатации автомобиля диски сцепления изнашиваются, при этом размеры 1 и 2 увеличиваются, а ход педали растет. Педаль относительно пола располагается выше и сцепление начинает включаться в конце хода педали (слишком высоко). Поэтому в процессе эксплуатации через каждые 15 тыс. км пробега следует проводить проверку и при необходимости регулировку привода выключения сцепления.
Перед регулировкой металлической щеткой очищаем резьбовой наконечник троса привода сцепления от грязи и коррозии. Для регулировки на резьбовом наконечнике троса…

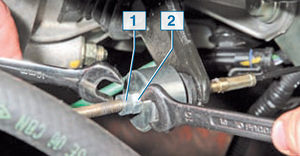

…ключом «на 10» отворачиваем контргайку 1, удерживая регулировочную гайку 2 вторым ключом того же размера.
Затем при отпущенной педали сцепления…


…ключом «на 10» отворачиваем регулировочную гайку, удерживая наконечник троса за шестигранник ключом «на 7», добиваясь получения указанного выше размера 2.
Размер 1 в эксплуатации не регулируется. Нажав несколько раз педаль сцепления, вновь проверяем расстояние. У отрегулированного сцепления величина хода вилки должна составлять 28–35 мм. При этом передача заднего хода должна включаться с работающим двигателем без треска.
При необходимости регулировку повторяем.
По окончании регулировки затягиваем контргайку.
