Органы управления Рено Логан 2005

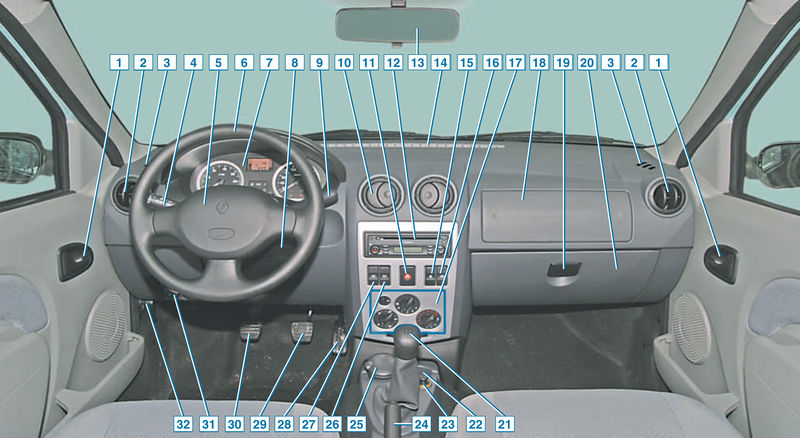

Органы управления и приборы:
1 — внутренняя ручка двери;
2 — боковой дефлектор системы вентиляции, отопления и кондиционирования;
3 — решетка обдува стекла двери;
4 — подрулевой переключатель света фар и указателей поворота, выключатель звукового сигнала;
5 — подушка безопасности;
6 — рулевое колесо;
7 — комбинация приборов;
8 — выключатель (замок) зажигания;
9 — подрулевой переключатель очистителя и омывателя ветрового стекла;
10 — центральный дефлектор системы вентиляции, отопления и кондиционирования;
11 — выключатель аварийной сигнализации;
12 — головное устройство системы звуковоспроизведения;
13 — зеркало заднего вида;
14 — решетка обдува ветрового стекла;
15 — выключатель центрального замка дверей;
16 — выключатель электростеклоподъемника правой передней двери;
17 — блок управления вентиляцией, отоплением и кондиционированием;
18 — подушка безопасности переднего пассажира;
19 — ручка вещевого ящика;
20 — вещевой ящик;
21 — рычаг переключения передач;
22 — подстаканник;
23 — прикуриватель;
24 — рычаг стояночного тормоза;
25 — пепельница;
26 — выключатель обогрева заднего стекла;
27 — выключатель электростеклоподъемника двери водителя;
28 — педаль «газа»;
29 — педаль тормоза;
30 — педаль сцепления;
31 — регулятор направления пучков света фар;
32 — ручка замка капота

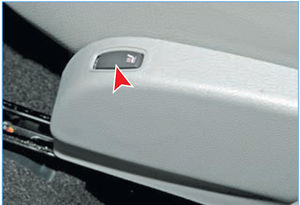

Расположение клавиши выключателя обогрева переднего сиденья

Расположение ручек регулировки водительского сиденья:
1 — ручка регулировки поясничного упора;
2 — ручка регулировки наклона спинки сиденья

Расположение рычагов регулировки водительского сиденья:
1 — рычаг регулировки сиденья в продольном направлении;
2 — рычаг регулировки сиденья по высоте
