ЗАДНИЙ МОСТ АВТОМОБИЛЕЙ РАФ-2203-01, РАФ-22031-01, РАФ-22035-01

Устройство

Задний мост (рис 34) состоит из балки с разъемом в средней части, главной передачи, дифференциала и полуосей с колесными подшипниками. Левая и правая части балки являются кожухами полуосей.

Кожух правой полуоси 26 (рис. 34), изготовленный из стальной грубы запрессован в картер 27, который отлиг из алюминиевого сплава. К кожуху левой полуоси 36, также изготовленному из стальной трубы, приварена кованая крышка 34 В разъеме между кожухами полуосей установлены две бумажные прокладки 12, каждая толщиной 0,11 мм. Толщина двух сжатых после сборки прокладок равна 0,16 мм, что учитывается при регулировке моста

Главная передача гипоидная с передаточным числом 3,9. Ведомая шестерня установлена на коробке дифференциала и закреплена болтами

Дифференциал с двумя сателлитами установлен па двух кони ‘кчких роликовых подшипниках.

Крепление заднею колеса к полуоси показано на рис. 35

Подшипники полуосей — открытые с установленной па кожухе полуоси колпачковой масленкой 21 (рис. 35).

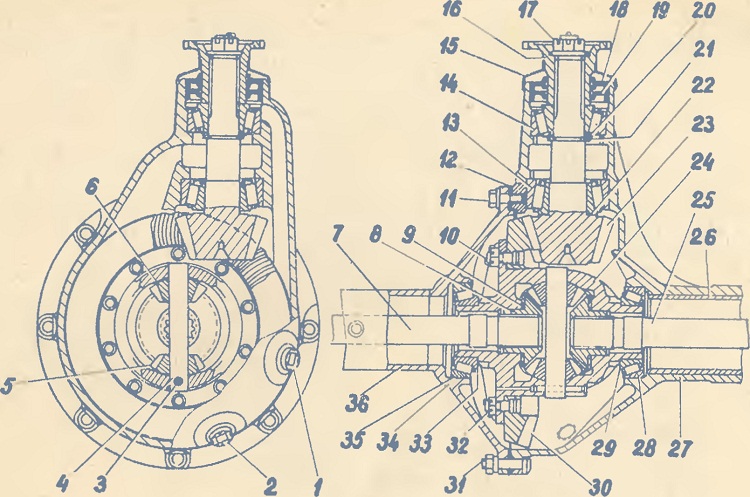

Р и с. 34. Задний мост (средняя часть)
1 — пробка сливного отверстия; 2 — пробка наливного отверстия; 3 — стопор оси сателлитов; 4 — ось сателлитов; 5 — сателлит; 6 — шайба сателлита; 7 — левая полуось; 8 — шестерня полуоси; 9 — шайба шестерни полуоси; 10. 32 — болт с гайкой крепления ведомой шестерни; 11 — болт крепления крышки картера; 12 — прокладка; 13 — задний подшипник; 14 — передний подшипник; 15 — грязеотражатель; 16 — фланец ведущей шестерни; 17 — гайка, 18. 19 — сальники; 20 — регулировочные прокладки; 21 — регулировочная шайба. 22 —
регулировочное кольцо; 23 — ведущая шестерня; 24 — коробка дифференциала, 25 — правая полуось; 26 — кожух правой полуоси; 27 — картер; 28. 35 — подшипники дифференциала; 29. 33 — регулировочные прокладки; 30 — ведомая шестерня; 31 — болт с гайкой крепления крышки картера; 34 — крышка картера; 36 — кожух левой полуоси.

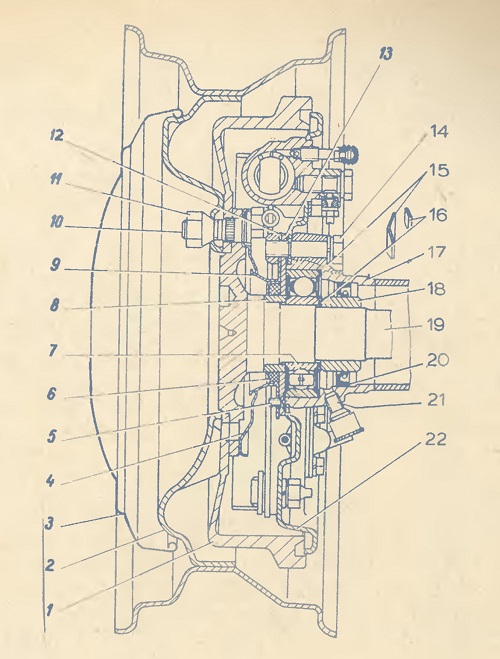

Р и с. 35. Крепление колеса к полуоси
I — тормозной барабан; 2 — диск колеса; 3 — колпак колеса; 4 — маслоуловитель; 5 — винт крепления корпуса
сальника. 6 — войлочный сальник; 7 — подшипник; 8 — втулка; 9 — маслоотражатель; 10 — болт крепления колеса;
II — гайка; 12 — корпус сальника; 13 — пластина крепления
подшипника; 14 — болт; 15 — пружинная стальная про
кладка; 16 — упорная шайба; 17 — кожух полуоси; 18 — запорное кольцо; 19 — полуось; 20 — сальник; 21 — колпачковая масленка; 22 — тормозной щит
