Пежо 405. Замена переключателей



Пежо 405. Замена переключателей

14.5. Замена переключателей

МНОГОФУНКЦИОНАЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ РУЛЕВОЙ КОЛОНКИ (МОДЕЛИ ДО 1993 ГОДА)

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять кожухи рулевой колонки.

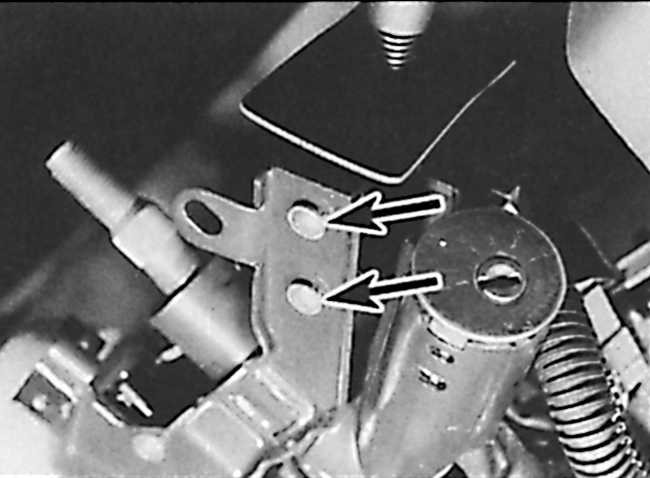

14.5 Замена переключателей Peugeot 405 2. Отвинтить два винта (указаны стрелками) крепления переключателя к кронштейну рулевой колонки.
3. Снять переключатель и отсоединить электрический разъем.
4. Установка производится в последовательности, обратной снятию.

МНОГОФУНКЦИОНАЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ РУЛЕВОЙ КОЛОНКИ (МОДЕЛИ С 1993 ГОДА)

ПОРЯДОК ВЫПОЛНЕНИЯ

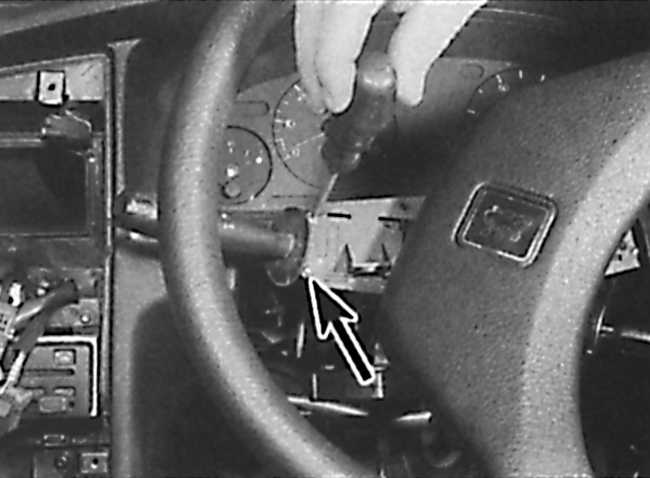

14.5 Замена переключателей Peugeot 405 1. Снятие переключателя производится аналогично ранее изложенному (см. выше). Отличие состоит в том, что доступ к винтам (указаны стрелкой) крепления переключателя осуществляется с передней части переключателя.

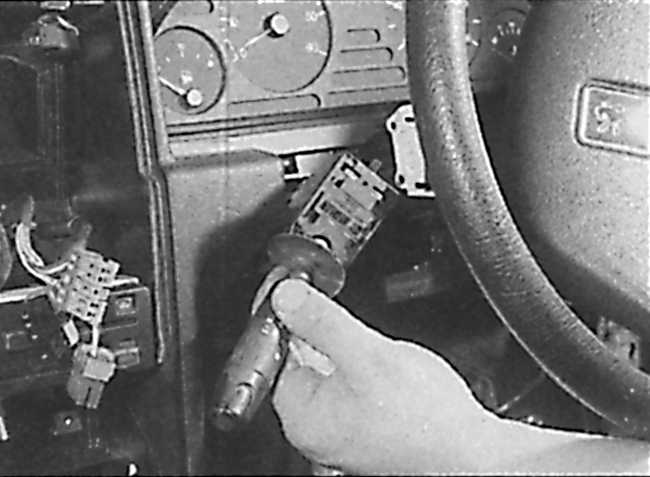

14.5 Замена переключателей Peugeot 405 2. Снять многофункциональный переключатель с рулевой колонки.

ВЫКЛЮЧАТЕЛИ НА ПАНЕЛИ ПРИБОРОВ (МОДЕЛИ ДО 1992 ГОДА)

ПОРЯДОК ВЫПОЛНЕНИЯ

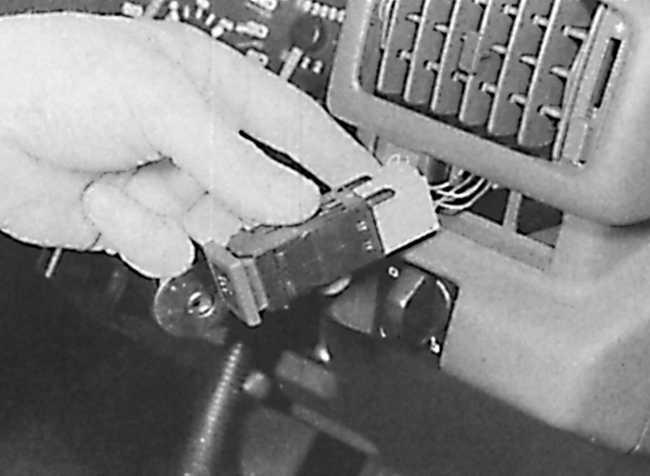

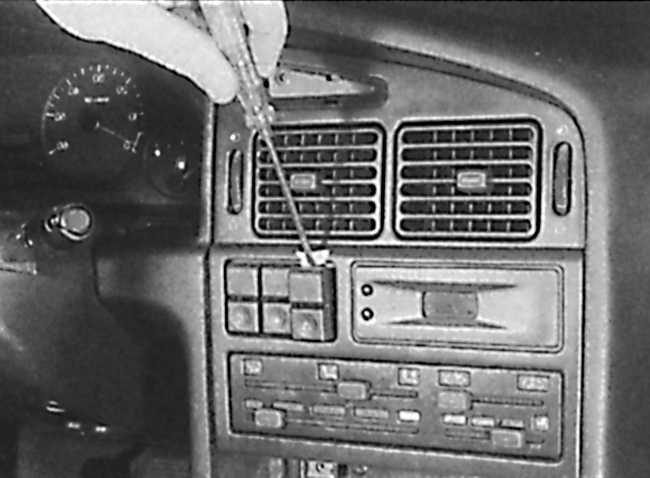

14.5 Замена переключателей Peugeot 405 1. Используя тонкую отвертку, освободить пластиковые фиксаторы, расположенные по бокам выключателя и извлечь выключатель из панели приборов.
2. Отсоединить от выключателя электрический разъем.
3. При установке подсоединить к выключателю электрический разъем и вдавить выключатель в гнездо в панели до фиксации его фиксаторами.

ВЫКЛЮЧАТЕЛИ НА ПАНЕЛИ ПРИБОРОВ (МОДЕЛИ С 1993 ГОДА)

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снятие выключателя производится аналогично ранее изложенному (см. выше), за исключением того, что пластиковые фиксаторы расположены сверху и снизу выключателя.
14.5 Замена переключателей Peugeot 405 2. Снять выключатель с панели приборов.

ВЫКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ

Выключатель составной с панелью управления отопителем и не может заменяться отдельно от панели.

ВЫКЛЮЧАТЕЛИ НА ЦЕНТРАЛЬНОЙ КОНСОЛИ

Передние выключатели

ПОРЯДОК ВЫПОЛНЕНИЯ

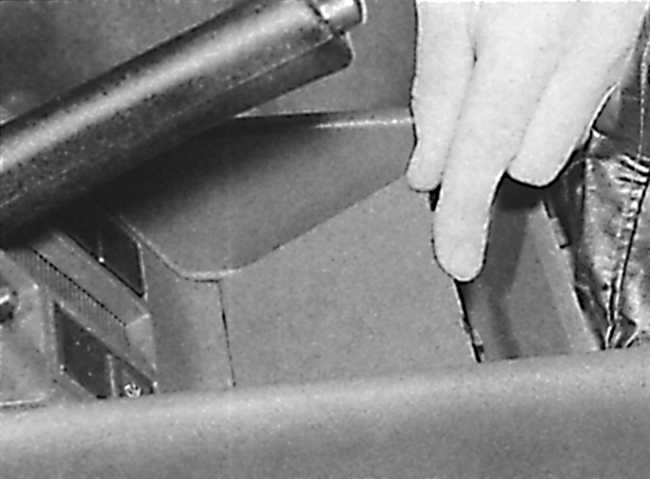

14.5 Замена переключателей Peugeot 405 1. Используя тонкую отвертку, снять декоративную отделку основания под рычагом ручного тормоза.

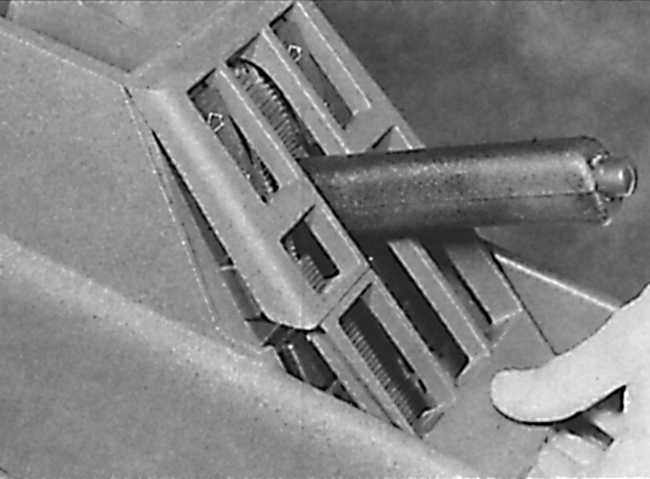

14.5 Замена переключателей Peugeot 405 2. Используя тонкую отвертку, снять отделку выключателя.

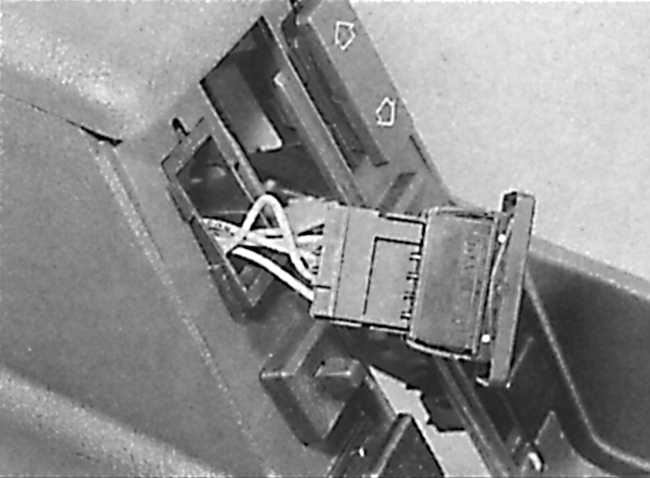

14.5 Замена переключателей Peugeot 405 3. Используя тонкую отвертку, снять выключатель из центральной консоли и отсоединить электрический разъем.
4. Установка производится в последовательности, обратной снятию.

Задние выключатели

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Используя тонкую отвертку, снять заднюю пепельницу из центральной консоли.
14.5 Замена переключателей Peugeot 405 2. Используя тонкую отвертку, снять отделку выключателя.
14.5 Замена переключателей Peugeot 405 3. Используя тонкую отвертку, снять выключатель из центральной консоли и отсоединить электрический разъем.
4. Установка производится в последовательности, обратной снятию.

ВЫКЛЮЧАТЕЛИ НА ДВЕРИ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С помощью тонкой отвертки извлечь выключатель из гнезда на двери автомобиля и отсоединить электрический разъем.
2. Установка производится в последовательности, обратной снятию.

ВЫКЛЮЧАТЕЛИ ПОДСВЕТКИ САЛОНА

Выключатель на стойке двери

ПОРЯДОК ВЫПОЛНЕНИЯ

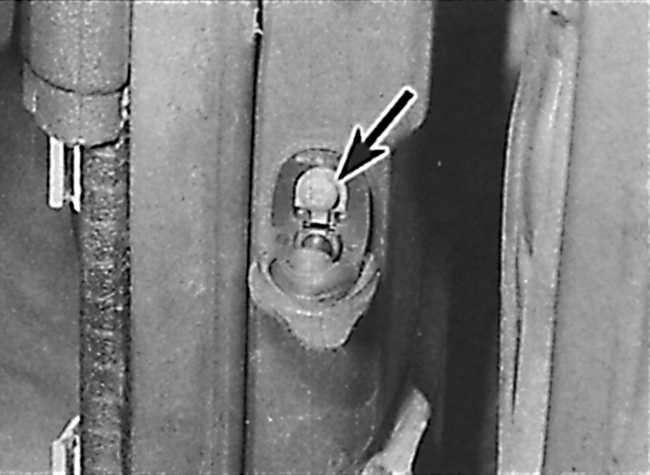

14.5 Замена переключателей Peugeot 405 1. Открыть дверь, затем снять резиновый защитный чехол (указан стрелкой) с выключателя.
2. Отвинтить винт крепления и извлечь выключатель из стойки двери.
3. Отсоединить электрический разъем от выключателя и привязать к выключателю тонкий шнур для того, чтобы провод от выключателя не провалился внутрь стойки двери.
4. Установка производится в последовательности, обратной снятию.

Выключатели, установленные на потолке

Выключатели составные с фонарями и не могут быть заменены отдельно.

Выключатель подсветки багажника (модели Седан)

Выключатель расположен в подвеске и управляется шарниром крышки багажника.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открыть крышку багажника.

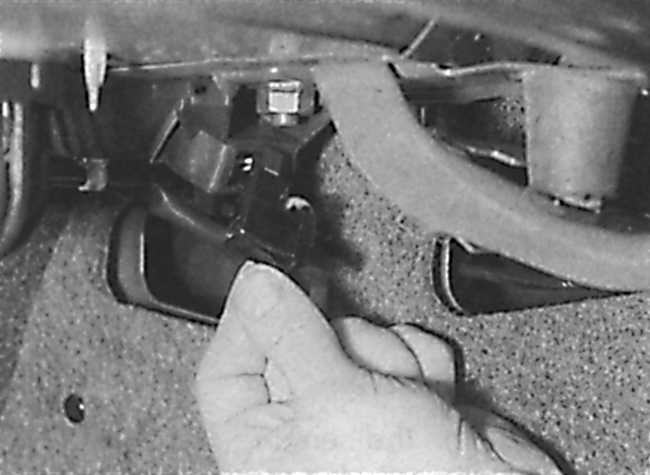

14.5 Замена переключателей Peugeot 405 2. Освободить скобы и извлечь выключатель из подвески.
3. Отсоединить электрический разъем и снять выключатель.
4. Установка производится в последовательности, обратной снятию.

Выключатель подсветки багажника (модели Комби)

Подсветка багажного отделения управляется выключателем, чувствительным к наклону и расположенным внутри задней двери.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открыть заднюю дверь.
2. Отвинтить винты и снять пластиковую отделку с внутренней части задней двери.
3. Работая по периметру ковровой отделки задней двери, освободить скобы крепления и снять ковровую отделку задней двери.

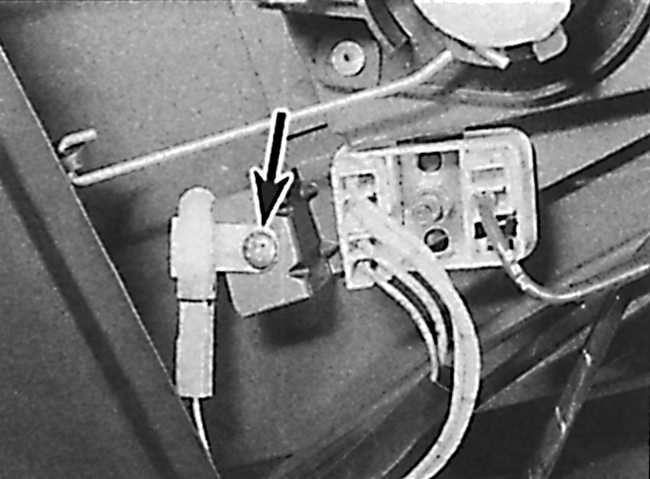

14.5 Замена переключателей Peugeot 405 4. Отвинтить винт (указан стрелкой), крепящий выключатель к задней двери.
5. Отсоединить электрический разъем и снять выключатель.
6. Установка производится в последовательности, обратной снятию.

ВЫКЛЮЧАТЕЛЬ ЛЮКА С ЭЛЕКТРОПРИВОДОМ

ПОРЯДОК ВЫПОЛНЕНИЯ

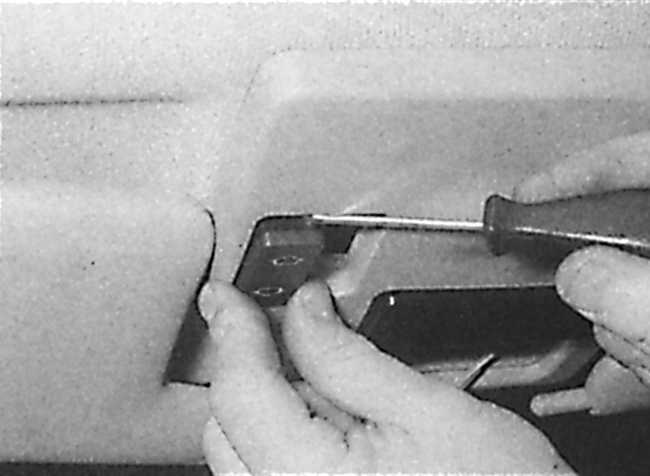

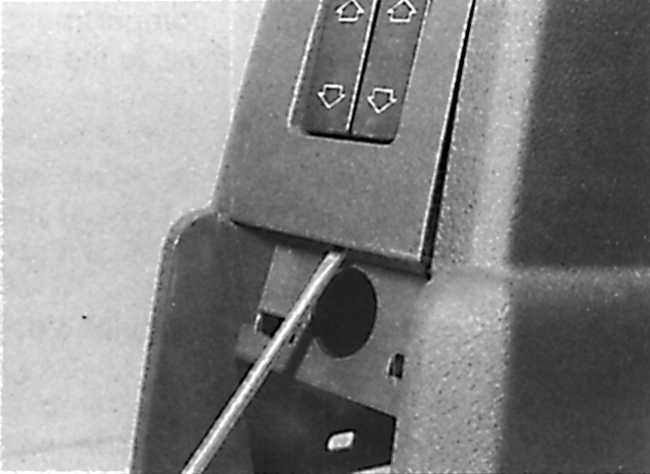

14.5 Замена переключателей Peugeot 405 1. Используя тонкую отвертку, снять запирающую пластину (расположенную рядом с выключателем люка) с верхней консоли.

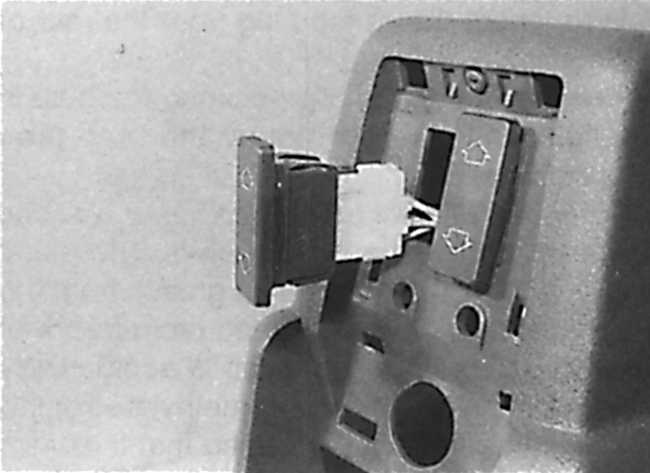

14.5 Замена переключателей Peugeot 405 2. Через отверстие, образовавшееся после снятия запирающей пластины, вытолкнуть выключатель и отсоединить электрический разъем.
3. Установка производится в последовательности, обратной снятию.
