Пежо 405. Вакуумный усилитель тормозов

12.15. Вакуумный усилитель тормозов

ОБЩИЕ СВЕДЕНИЯ

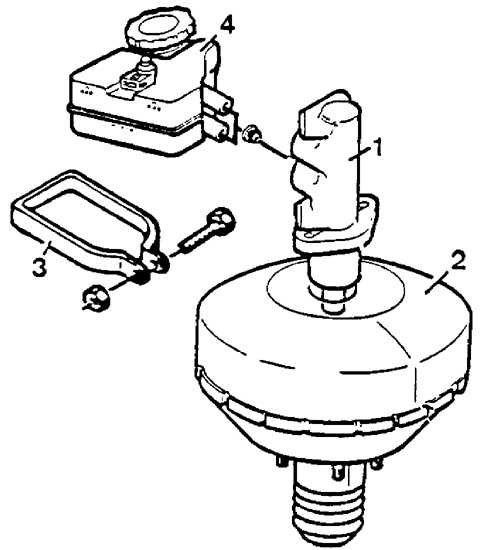

Вакуумный усилитель

1 – главный тормозной цилиндр,

2 – вакуумный усилитель,

3 – кронштейн крепления бачка,

4 – бачок тормозной жидкости

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нажать на педаль тормоза несколько раз при неработающем двигателе, чтобы создать в полостях вакуумного усилителя одинаковое давление близкое к атмосферному.

2. Одновременно по усилию, прикладываемому к педали, определить, нет ли заедания корпуса клапана.

3. Остановить педаль тормоза в середине ее хода и запустить двигатель.

4. При исправном вакуумном усилителе педаль тормоза после пуска двигателя должна уйти вперед.

5. Если педаль не уходит вперед, проверить крепление наконечника шланга, состояние крепления фланца наконечника в усилителе, состояние шланга и штуцера.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять отрицательную клемму с аккумулятора.
2. Снять привод стеклоочистителя.
3. Отсоединить электрический разъем от датчика уровня тормозной жидкости.

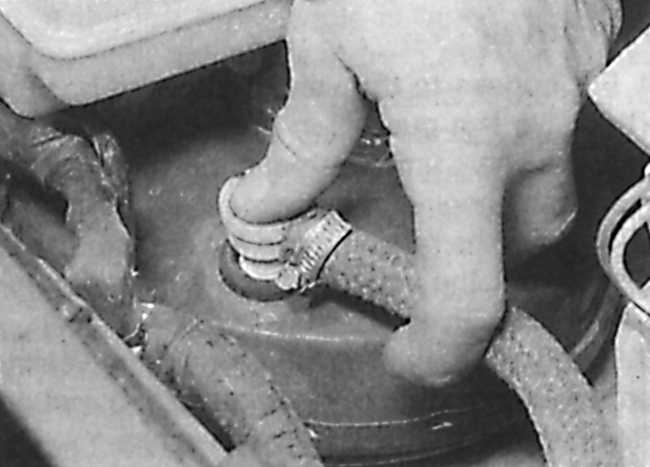

	4. Снять вакуумный односторонний клапан с вакуумного усилителя.

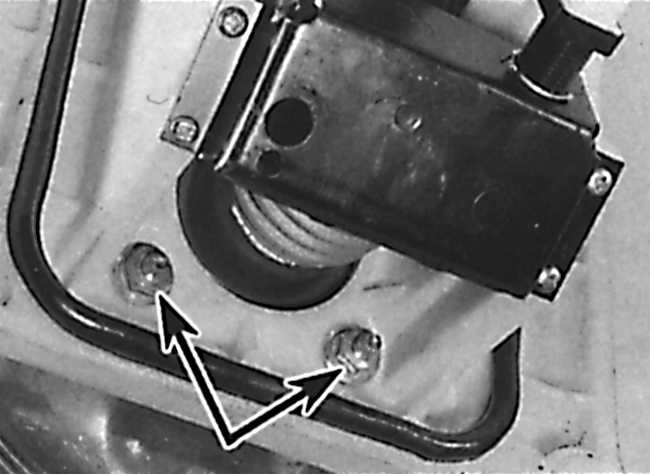

5. Отвинтить две гайки крепления главного тормозного цилиндра к вакуумному усилителю и снять главный тормозной цилиндр с вакуумного усилителя тормозов, не отсоединяя от него тормозные трубки.
6. В нижней передней части салона со стороны водителя отвернуть покрытие пола из-под панели, для облегчения доступа к педали.
7. При необходимости, освободить скобу крепления, и отсоединить трос сцепления от педали.
8. Отсоединить разъем от выключателя стоп-сигнала.
9. Снять резиновые элементы подвески педалей.

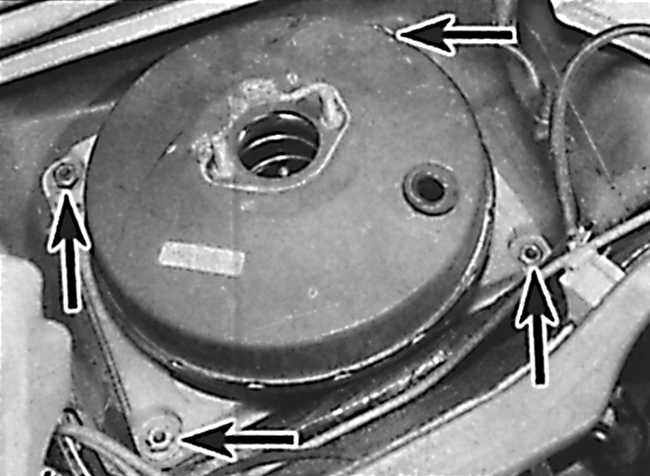

	10. Отвинтить гайки, крепящие вакуумный усилитель к перегородке моторного отсека.

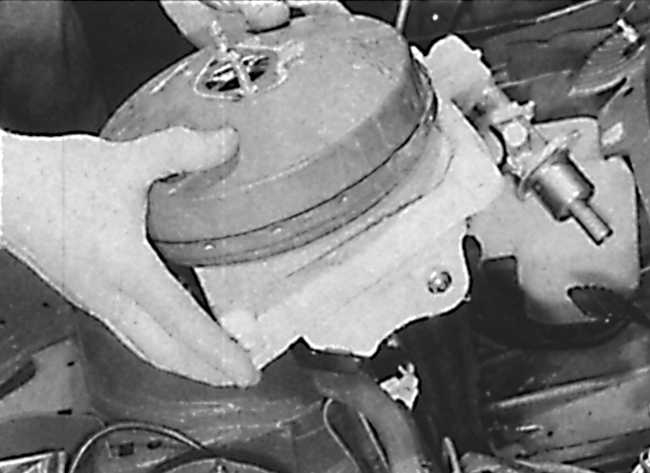

	11. Извлечь вакуумный усилитель вместе с педалями в моторный отсек.
	12. Отвинтить четыре гайки крепления вакуумного усилителя к педалям.
13. Снять вакуумный усилитель с прокладкой.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности обратной снятию с учетом следующих моментов.

2. Использовать новую прокладку при установке вакуумного усилителя.

3. Установить стеклоочиститель.

4. Проверить регулирование выключателя стоп-сигнала.
