10. Рулевое управление
| ОБЩИЕ СВЕДЕНИЯ |

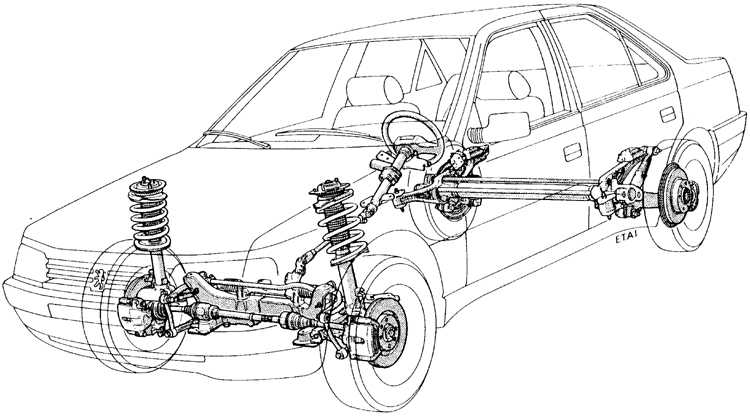

Размещение элементов рулевого управления и подвесок автомобиля
 |
Система рулевого управления имеет реечную рулевую передачу и безопасную рулевую колонку. Рулевая колонка управления имеет универсальный шарнир, расположенный в середине длины, который связан с промежуточным валом, имеющим второй универсальный шарнир в нижней части. Нижний универсальный шарнир крепится к шестерне рулевой передачи зажимным болтом.
Рулевая передача установлена на переднюю нижнюю раму и соединена двумя рулевыми тягами с шаровыми шарнирами на внешних концах с поворотным кулаком. Рулевая тяга на конце имеет резьбу для регулировки углов установки колес. Рулевые тяги соединены шаровыми шарнирами с реечной рулевой передачей.
Рулевое управление с гидроусилителем (дополнительное оснащение) имеет лопастной насос высокого давления (приводимый ремнем от шкива коленчатого вала), поворотный разделительный клапан и гидравлический сервомотор.
