Пежо 405. Ремонт первичного вала

ОБЩИЕ СВЕДЕНИЯ

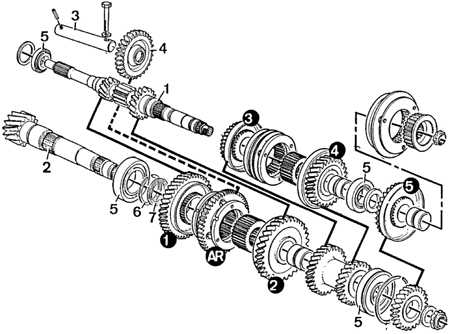

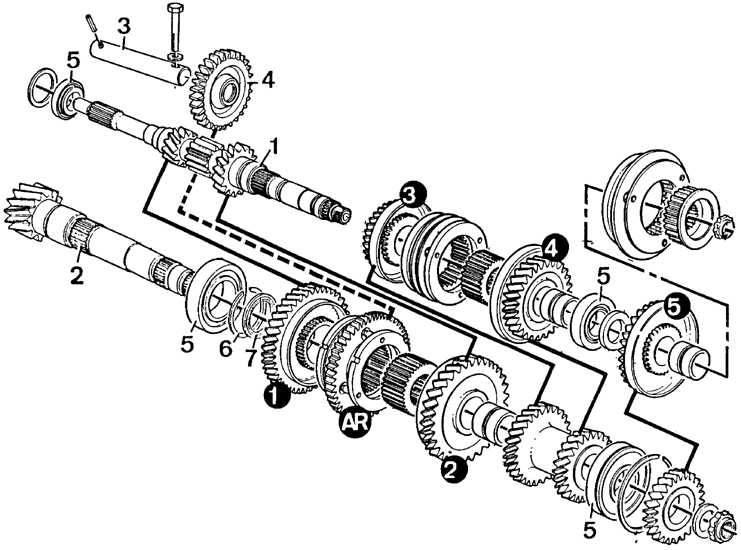

Шестерни и валы коробки передач

В черных кружках даны номера передач отдельных шестерен (AR – задняя передача).

1 – первичный вал,
2 – вторичный вал,

3 – ось задней передачи,
4 – шестерня задней передачи,
5 – подшипники,
6 – фиксирующее кольцо,
7 – опорный игольчатый подшипник

ПОРЯДОК ВЫПОЛНЕНИЯ

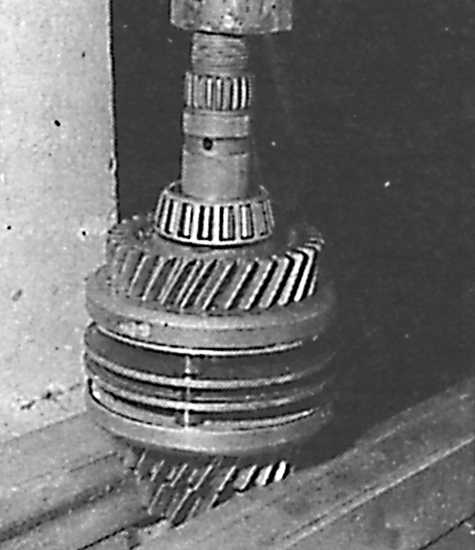

	1. На прессе снять с первичного вала узел подшипник-шестерня 4 передачи, синхронизатор и шестерню 3 передачи (обозначить положение скользящей муфты относительно ступицы).

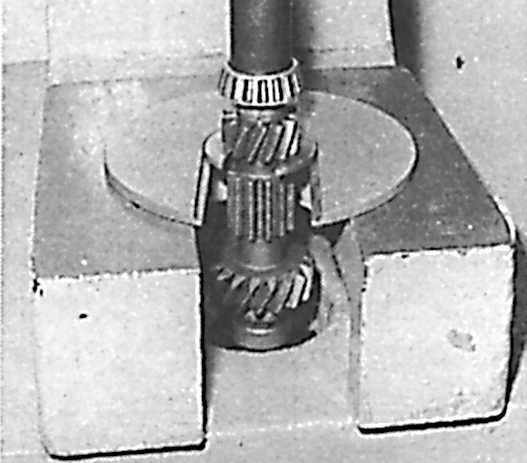

	2. Заменить подшипник и на прессе, применяя приспособление 80317 F, опорную плиту 8013 Т-В3 и В4 или специальный съемник Facom U 53 T2 или другой подобный, установить подшипник на вал.
3. Установить шестерню 3 передачи, ступицу и скользящую муфту 3–4 передачи (следует соблюдать обозначения, выполненные во время разборки), шестерню 4 передачи, втулку, а затем подшипник. Следует использовать пресс.
