Пежо 405. Снятие и установка



Пежо 405. Снятие и установка

6.1. Снятие и установка

ОБЩИЕ СВЕДЕНИЯ

Каждая секция системы выпуска может быть удалена индивидуально или полная система может быть удалена как единица. Даже если только одна часть системы нуждается в обслуживании или замене, часто легче удалить целую систему и отделить требуемую секцию в гараже.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
Для снятия системы выпуска или части системы необходимо поднять переднюю или заднюю часть автомобиля и зафиксировать на подставках или установить автомобиль на смотровой яме.

ПЕРЕДНЯЯ ТРУБА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтить гайки крепления приемной выхлопной трубы к выпускному коллектору, затем отвинтить болт, крепящий приемную выхлопную трубу к подвеске установки.
2. Отсоединить приемную выхлопную трубу от коллектора и снять прокладку.
3. Отвинтить гайки крепления фланца задней части приемной выхлопной трубы, снять трубу и извлечь из-под автомобиля.

ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

ПОРЯДОК ВЫПОЛНЕНИЯ
Отвинтить гайки крепления фланцев передней и задней части передней выхлопной трубы, снять трубу и извлечь из-под автомобиля.

ПРОМЕЖУТОЧНАЯ ВЫХЛОПНАЯ ТРУБА

ПОРЯДОК ВЫПОЛНЕНИЯ
Отвинтить гайки крепления фланцев передней и задней части промежуточной выхлопной трубы, снять трубу и извлечь из-под автомобиля.

ЦЕНТРАЛЬНЫЙ ГЛУШИТЕЛЬ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабить болты стяжного кольца и отсоединить зажимы от передних и задних фланцевых соединений.
2. Отсоединить центральный глушитель от резиновых подушек и извлечь из-под автомобиля.

ВЫХЛОПНАЯ ТРУБА И ГЛУШИТЕЛЬ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабить болты стяжного кольца выхлопной трубы и отсоединить зажим от фланцевого соединения.
2. Отсоединить выхлопную трубу от резиновых подушек и извлечь из-под автомобиля.

ПОЛНАЯ ВЫХЛОПНАЯ СИСТЕМА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтить гайки крепления приемной выхлопной трубы к выпускному коллектору, затем отвинтить болт, крепящий приемную выхлопную трубу к подвеске установки.
2. Отсоединить приемную выхлопную трубу от коллектора и снять прокладку.
3. Освободить выхлопную систему от резиновых подушек и извлечь из-под автомобиля.

ЖАРОСТОЙКИЕ ЩИТКИ

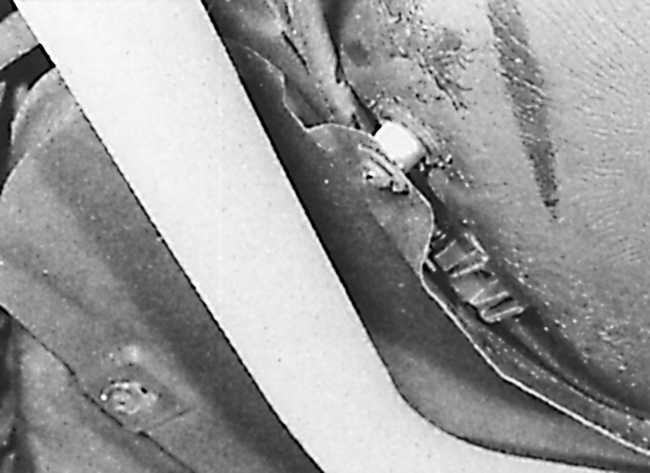

Расположение жаростойкого щитка на обратной стороне топливного бака

6.1 Снятие и установка Peugeot 405
Жаростойкие щитки прикреплены снизу автомобиля (а на некоторых моделях на топливном баке) гайками и болтами.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Жаростойкие щитки могут быть удалены после снятия соответствующей секции выхлопной системы.
2. Если жаростойкий щиток удаляется, для доступа к компоненту, расположенному позади щитка, может быть достаточным в некоторых случаях отвинтить гайки или болты и просто опустить жаростойкий щиток (без снятия системы выпуска).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию, с учетом следующих моментов.
2. Проверить, что все следы коррозии удалены и заменить все прокладки.
3. Проверить резиновые подушки на износ и повреждения и, при необходимости, заменить.
4. Перед сборкой фланцевых соединений смазать сопрягаемые поверхности высокотемпературным смазочным материалом.
5. До окончательного затягивания соединителей системы выпуска проверить, что все резиновые подушки правильно расположены и что имеется соответствующий зазор между днищем автомобиля и системой выпуска.
6. Переместить систему выпуска в стороны и вверх и вниз и проверить, чтобы система перемещалась свободно, не касаясь узлов автомобиля.
