4. Топливная система

4.1. Топливная система с карбюратором

4.1.1. Топливный насос

ОБЩИЕ СВЕДЕНИЯ

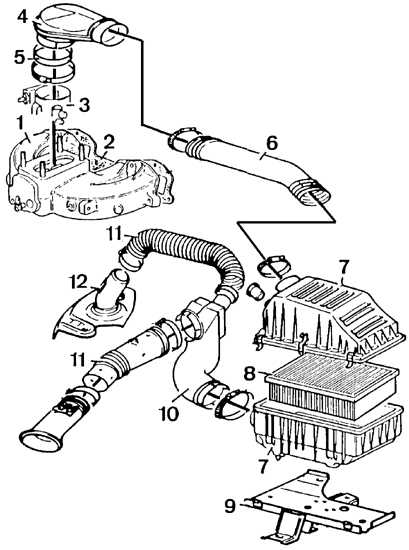

Топливная система с карбюратором

1 – впускной коллектор,
2 – прокладка впускного коллектора,
3 – карбюратор,
4 – впускной патрубок карбюратора,
5 – соединение,
6 – воздухопровод,
7 – корпус воздушного фильтра,

8 – заменяемый элемент воздушного фильтра,
9 – кронштейн,
10 – соединительная трубка,
11 – воздухопровод,
12 – заборник теплого воздуха

Проверка статического давления

ПОРЯДОК ВЫПОЛНЕНИЯ

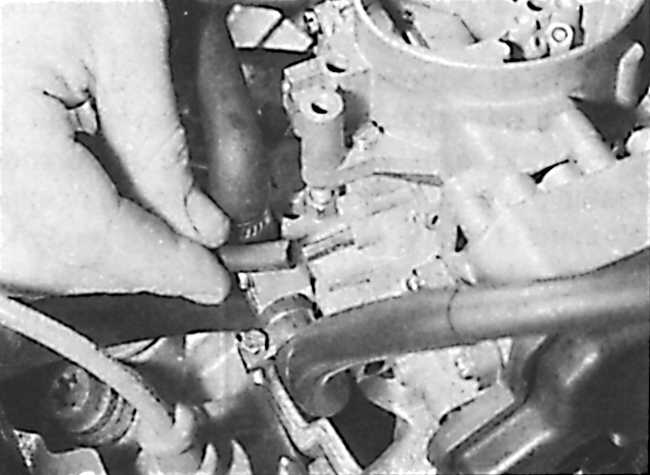

1. Отсоединить трубопровод подачи топлива в карбюратор.

2. Установить на трубопроводе тройник с манометром для измерения давления.

3. Запустить двигатель и измерить давление на холостом ходу, а также при большой скорости вращения (5000 об/мин). Это давление должно составлять около 0,03 МПа.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

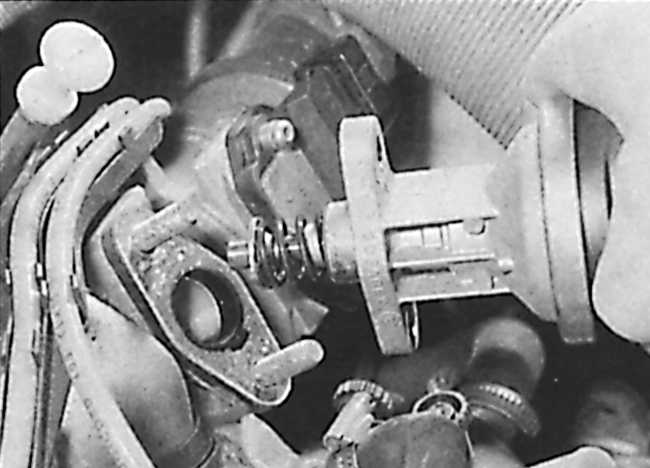

	1. Отметить шланги подачи и выхода топлива из насоса, снять шланги и заглушить их пробками.
	2. Отвинтить гайки крепления топливного насоса к торцу головки блока цилиндров и снять насос с теплоизолирующей проставкой.
3. Установка на прежнее место производится в последовательности обратной снятию.
