3.3.26. Верификация частей коробки передач
| ОБЩИЕ СВЕДЕНИЯ |

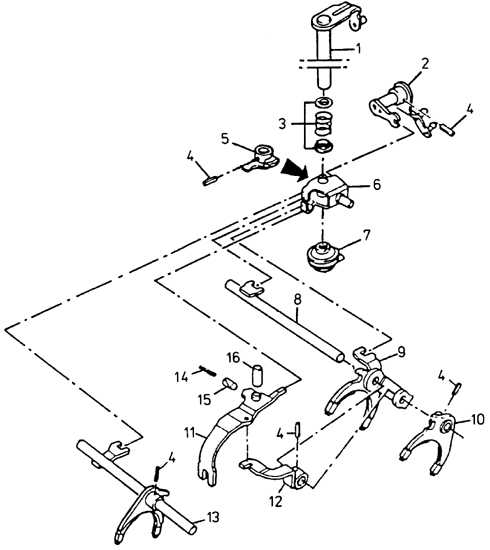

Внутренний механизм переключения передач
 |
|
1 – ось селектора,
2 – узел рычага выбора передача, 3 – пружина оси селектора с двумя шайбами, 4 – шплинты, 5 – селектор, 6 – обойма селектора, 7 – прокладка оси селектора, 8 – ось вилок 1–2 передач, а также задней и 5-ой передач, |
9 – вилки 1–2 передач, 10 – вилки 5-ой передачи, 11 – вилки задней передачи, 12 – угловой рычаг вилок задней передачи, 13 – ось вилок 3–4 передач, 14 – пружина, 15 – блокирующий шплинт, 16 – стержень |
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||
|
