3.2.10. Регулировка насоса Bosch

ОБЩИЕ СВЕДЕНИЯ

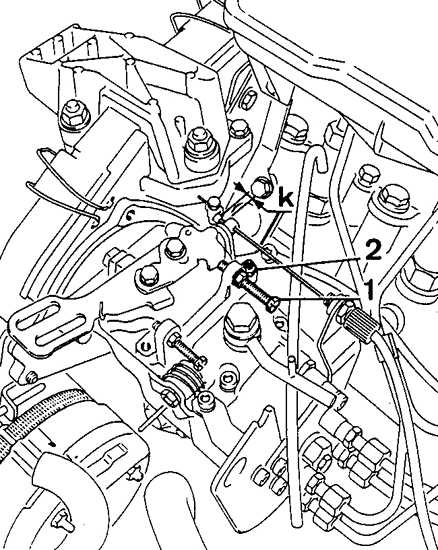

Регулировка числа оборотов холостого хода насоса Bosch

3.2.10 Регулировка насоса Bosch Peugeot 405

1 – опорный винт расхода,

2 – опорный винт холостого хода,

k = 5–6 мм

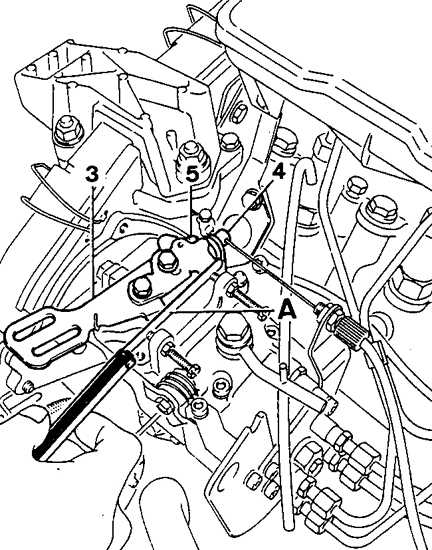

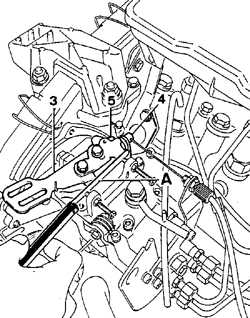

Регулировка расхода и числа оборотов холостого хода с увеличенным числом оборотов (насос Bosch)

3 – рычаг,

4 – тяга холостого хода с увеличенным числом оборотов,

5 – опорный винт холостого хода с увеличенным числом оборотов,

А – пластинка толщиной 1 мм

Двигатель должен быть прогрет, тяга холостого хода с увеличенным числом оборотов должна быть свободной (зазор k = 5–6 мм).

Регулировка холостого хода

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На несколько оборотов отвинтите опорный винт расхода (1) (см. рис. Регулировка числа оборотов холостого хода насоса Bosch).

2. С помощью опорного винта холостого хода (2) установите число оборотов двигателя 750–800 об/мин.

Регулировка расхода

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите пластинку (А) (см. рис. Регулировка расхода и числа оборотов холостого хода с увеличенным числом оборотов (насос Bosch)) толщиной 1 мм между рычагом (3) и опорным винтом холостого хода с увеличенным числом оборотов (1) (см. рис. Регулировка числа оборотов холостого хода насоса Bosch).

2. С помощью опорного винта расхода (1) установите число оборотов двигателя больше на 20–30 об/мин, чем число оборотов холостого хода.

Регулировка холостого хода с увеличенным числом оборотов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Соедините тягу холостого хода с увеличенным числом оборотов (4) (см. рис. Регулировка расхода и числа оборотов холостого хода с увеличенным числом оборотов (насос Bosch)) с опорным винтом (5).

2. Изменяя положение опорного винта (5), установите число оборотов 950 ± 50 об/мин.
