Пежо 405. Замена воздушного фильтра



Пежо 405. Замена воздушного фильтра

2.7.2. Замена воздушного фильтра

ОБЩИЕ СВЕДЕНИЯ
Предупреждение интервал для этой процедуры – 60 000 км.

TU МОДЕЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ

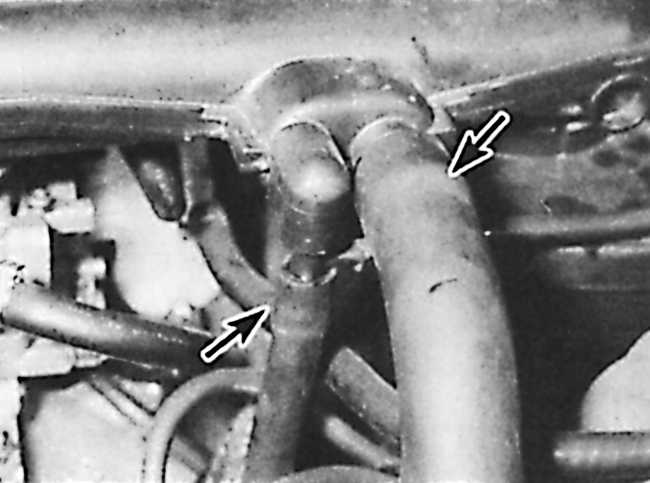

2.7.2 Замена воздушного фильтра Peugeot 405 1. Снять скобы и отсоединить вакуумный шланг и шланг вентиляции картера (указаны стрелками) в передней части воздушного фильтра.
2.7.2 Замена воздушного фильтра Peugeot 405
2.7.2 Замена воздушного фильтра Peugeot 405

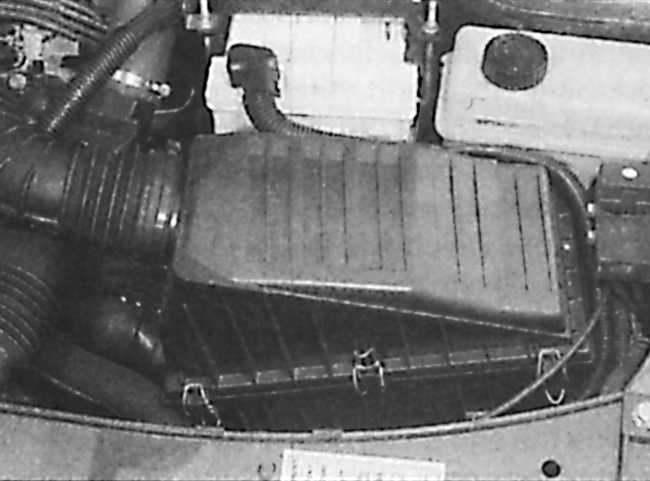

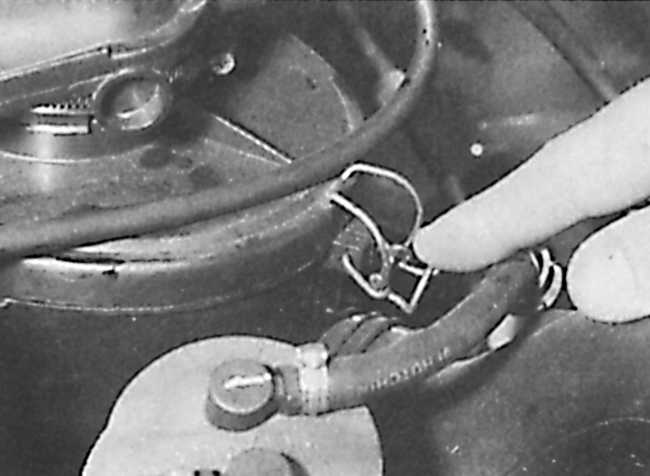

2. Крышка воздушного фильтра расположена с левой стороны моторного отсека (рисунок слева). Снять скобы с крышки воздушного фильтра (рисунок справа).
2.7.2 Замена воздушного фильтра Peugeot 405 3. Снять трубку с кожуха воздушного фильтра.

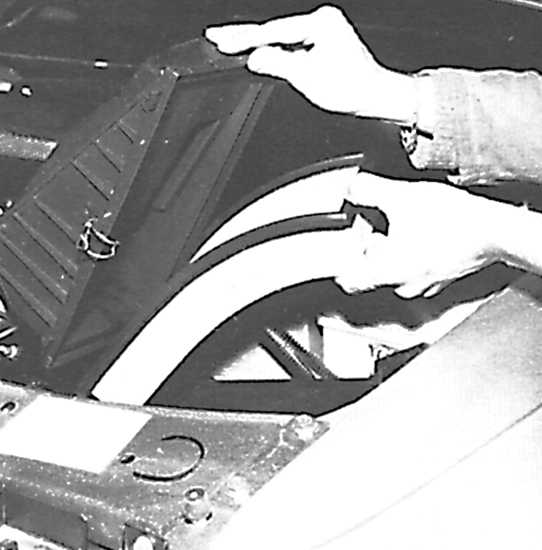

2.7.2 Замена воздушного фильтра Peugeot 405 4. Снять крышку воздушного фильтра.

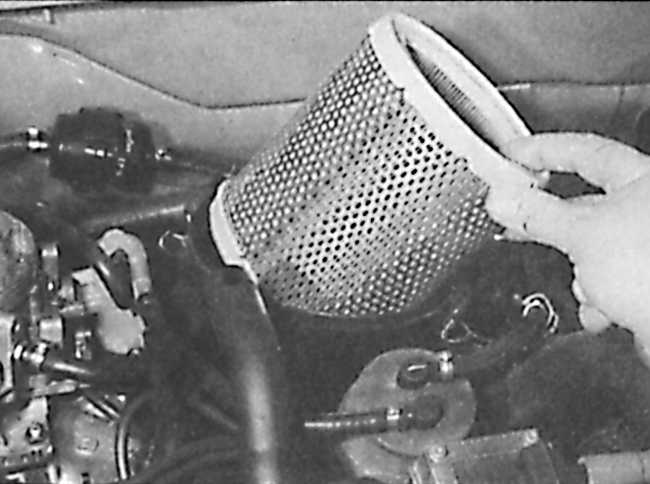

2.7.2 Замена воздушного фильтра Peugeot 405 5. Извлечь фильтрующий элемент воздушного фильтра из кожуха.
6. Установить новый элемент в кожух.
7. Установить крышку воздушного фильтра, зафиксировать скобами и подключить ранее снятые шланги.

XU МОДЕЛИ (КРОМЕ XU10J4) С ВОЗДУШНЫМ ФИЛЬТРОМ, УСТАНОВЛЕННЫМ СБОКУ

ПОРЯДОК ВЫПОЛНЕНИЯ

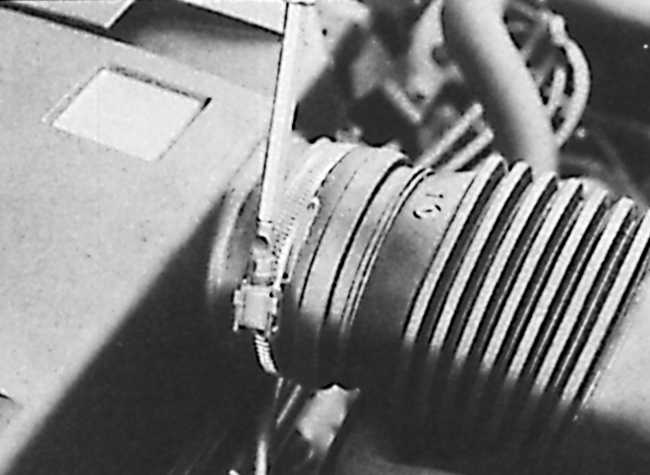

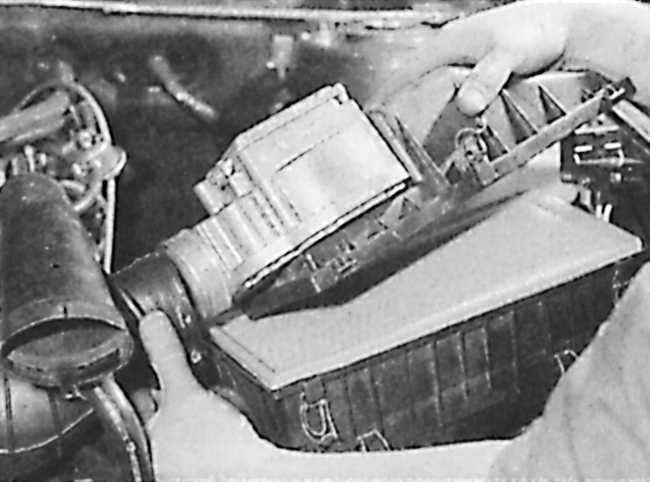

2.7.2 Замена воздушного фильтра Peugeot 405 1. Снять воздуховод с корпуса фильтра.

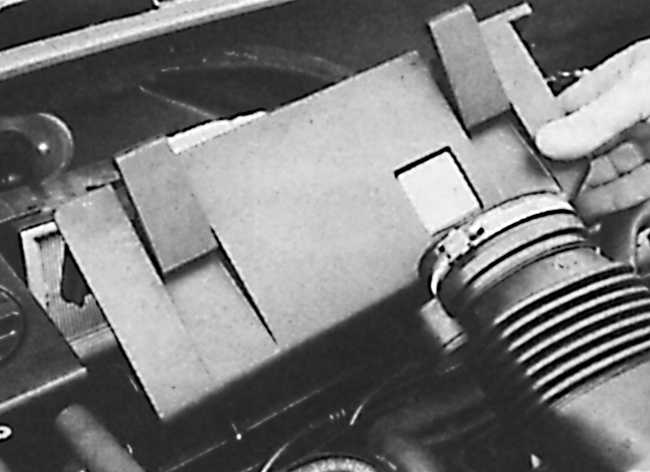

2. Снять скобы и крышку воздушного фильтра.

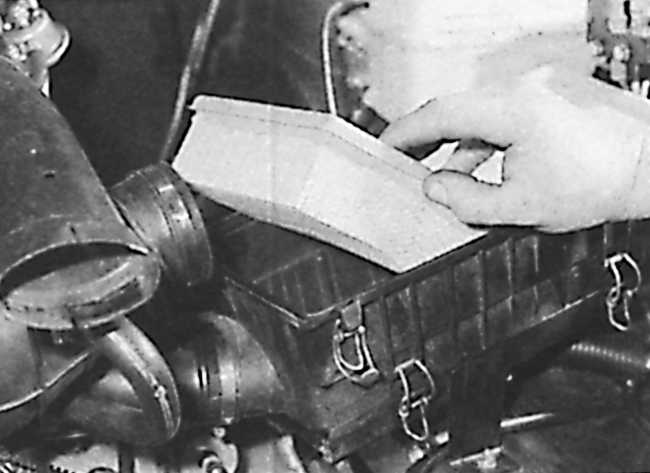

2.7.2 Замена воздушного фильтра Peugeot 405 3. Извлечь фильтрующий элемент воздушного фильтра из кожуха.
4. Установить новый элемент в кожух.
5. Установить крышку воздушного фильтра.

XU МОДЕЛИ (КРОМЕ XU10J4) С ВОЗДУШНЫМ ФИЛЬТРОМ, УСТАНОВЛЕННЫМ СВЕРХУ

ПОРЯДОК ВЫПОЛНЕНИЯ

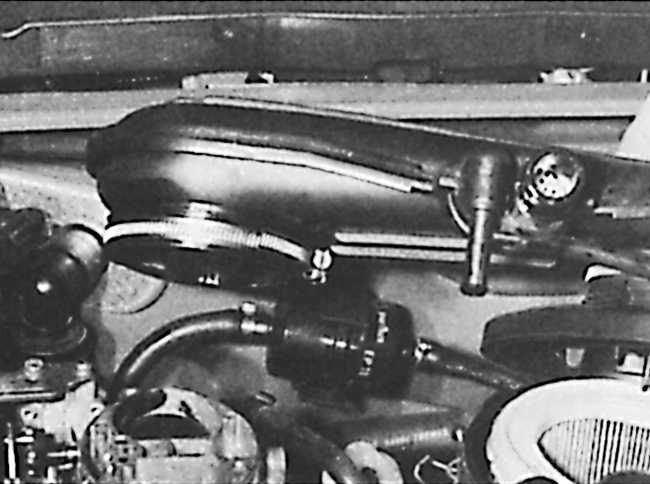

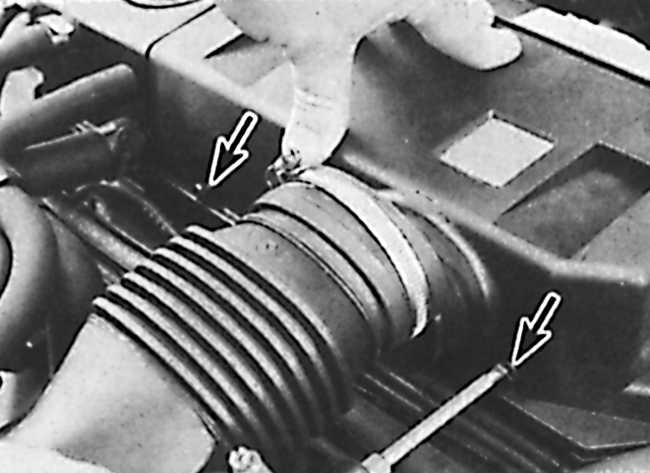

2.7.2 Замена воздушного фильтра Peugeot 405 1. Снять хомут крепления воздуховода (элементы крепления указаны стрелками).
2.7.2 Замена воздушного фильтра Peugeot 405 2. Ослабить скобу сохранения и отсоединить трубку с входного отверстия на задней части головки блока цилиндров.
3. Отвинтить два винта, расположенные на передней стороне крышки головки блока цилиндров, снять крышку и извлечь фильтр.

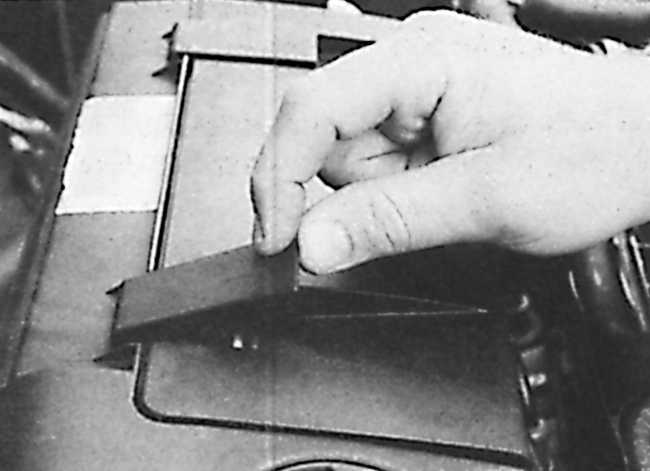

2.7.2 Замена воздушного фильтра Peugeot 405 4. Снять покрытие фильтра.

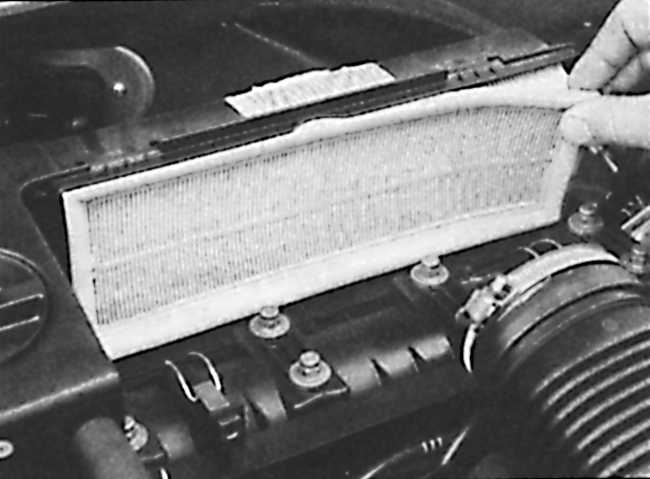

2.7.2 Замена воздушного фильтра Peugeot 405 5. Извлечь фильтрующий элемент.
6. Установить новый фильтрующий элемент, скобу сохранения, крышку и подсоединить шланг.

XU10J4 МОДЕЛИ С 16 КЛАПАНАМИ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить воздуховод и снять крышку с воздушного фильтра.
2. Извлечь фильтрующий элемент воздушного фильтра.
3. Установить новый элемент.
4. Установить крышку и воздуховод.

ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ

Воздушный фильтр следует менять каждые 45000 км или каждые 30000 км, если автомобиль эксплуатируется на дорогах с сильной запыленностью или в районах с сильным загрязнением воздуха.

ПОРЯДОК ВЫПОЛНЕНИЯ
2.7.2 Замена воздушного фильтра Peugeot 405 Следует отстегнуть крышку и затем извлечь фильтр.
