Опель Астра b. Снятие и установка наружных осветительных/сигнальных приборов



Опель Астра b. Снятие и установка наружных осветительных/сигнальных приборов

Снятие и установка наружных осветительных/сигнальных приборов

Передние фонарные сборки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите передний бампер (см. Главу Кузов).

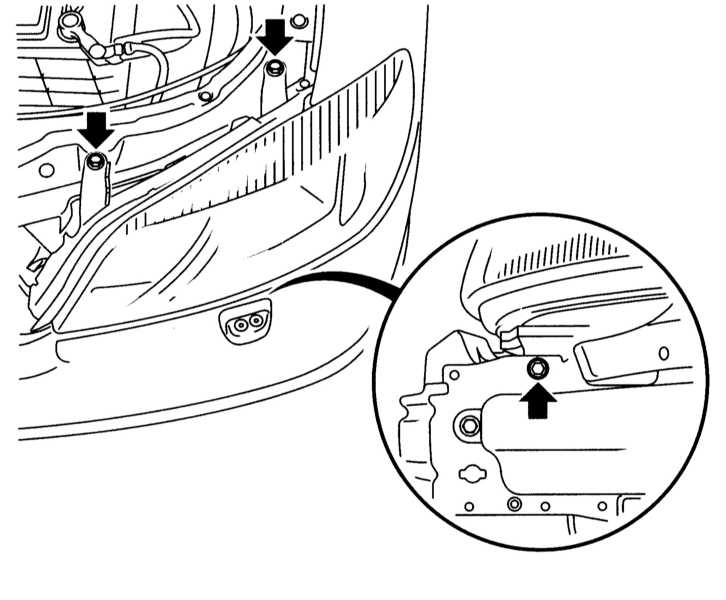

  1. Выверните крепежные болты (два верхних и один нижний) и снимите блок-фару, отсоединив от нее электропроводку как только появится доступ к контактным разъемам.
14.8 Снятие и установка наружных осветительных/сигнальных приборов Opel Astra
  1. Снимите фонарную сборку с автомобиля. Выверните крепежные винты и снимите с нижней части фонарной сборки накладку бампера.

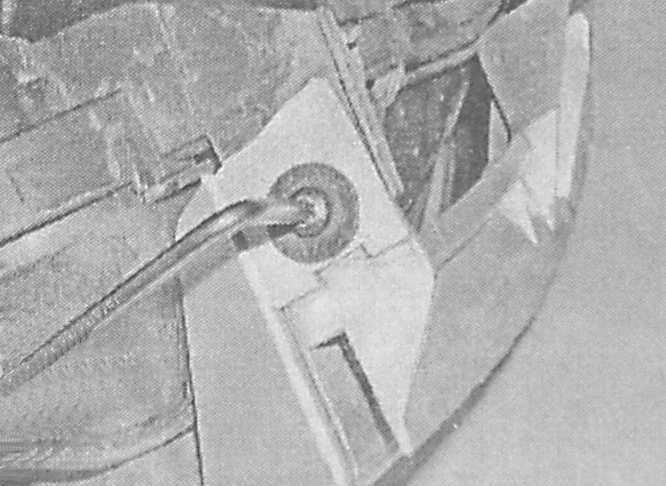

    A — Выворачивание винта крепления накладки переднего бампера к фонарной сборке

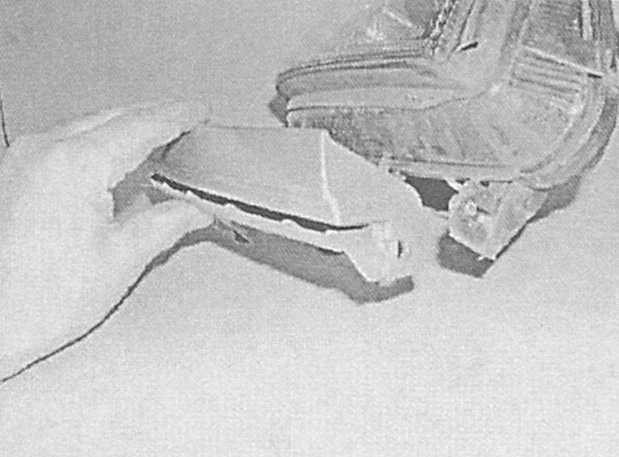

    B — Снятие накладки бампера с фонарной сборки

A. 14.8 Снятие и установка наружных осветительных/сигнальных приборов Opel Astra

B. 14.8 Снятие и установка наружных осветительных/сигнальных приборов Opel Astra

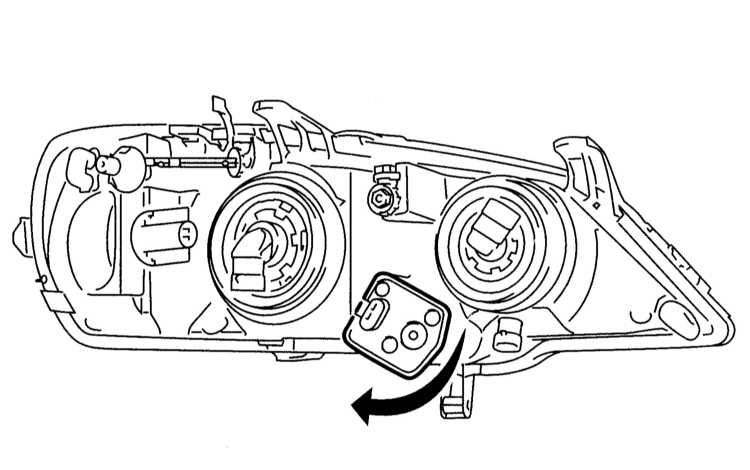

  1. В случае необходимости разверните под 90° и снимите сервопривод регулировки направления оптических осей фар.
14.8 Снятие и установка наружных осветительных/сигнальных приборов Opel Astra
  1. Установка производится в обратном порядке, - при первой же возможности произведите регулировку направления оптических лучей фар (см. Раздел Регулировка направления оптических осей фар).

Противотуманная фара

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите передний бампер (см. Главу Кузов).

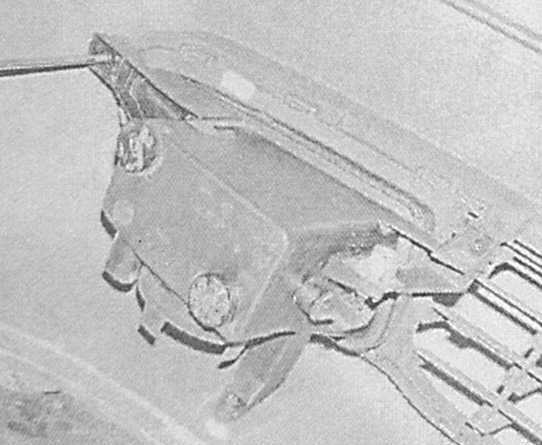

  1. Выверните три крепежных винта и снимите фару с бампера, затем отсоедините электропроводку.
14.8 Снятие и установка наружных осветительных/сигнальных приборов Opel Astra
  1. Установка производится в обратном порядке. При первой же возможности отрегулируйте направление оптической оси фары.

Повторители указателей поворотов

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Аккуратно сдвиньте линзу повторителя назад для высвобождения ее переднего края из панели крыла.
  2. Снимите повторитель с крыла и отсоедините от него электропроводку. В случае необходимости произведите замену лампы (см. Раздел Замена ламп внутренних осветительных приборов).
  3. Установка производится в обратном порядке. Сначала заправьте в отверстие в крыле передний край линзы, затем, прижав, защелкните задний.

Задние комбинированные фонари

См. Раздел Замена ламп внутренних осветительных приборов.

Фонарь(и) подсветки номерного знака

См. Раздел Замена ламп внутренних осветительных приборов.

Стоп-сигнал верхнего уровня

См. Раздел Замена ламп внутренних осветительных приборов.
