Снятие и установка компонентов ABS и TCS

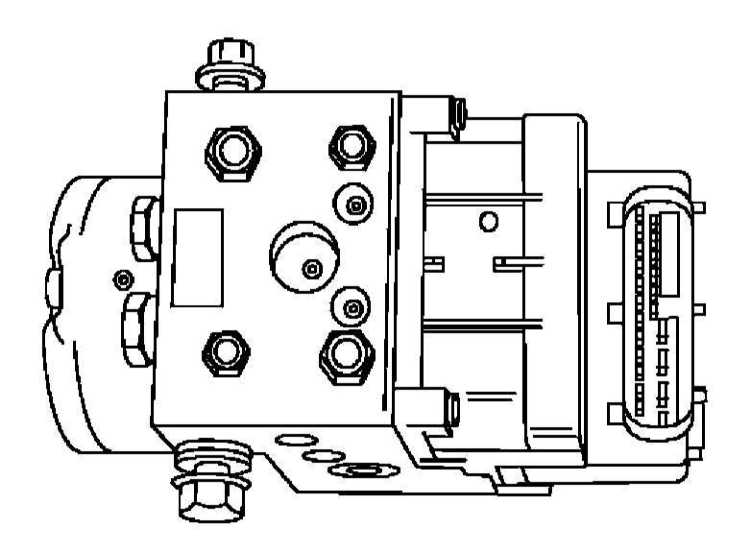

Гидравлический модулятор и блок электронного управления (ECU)
Снятие
|
- Снимите аккумуляторную батарею (см. Главу
Электрооборудование
двигателя).
- Отсоедините два многоконтактных разъема от кронштейна монтажного
блока реле.
- Снимите крышку монтажного блока, высвободите последний из опорного
кронштейна и отведите его в сторону.
- Высвободите из кронштейна жгуты электропроводки.
- Отдайте три крепежных гайки и снимите опорный кронштейн монтажного
блока реле.
- Снимите держатель с тормозных трубок.
- Снимите крышку резервуара ГТЦ и откачайте ее всю жидкость при
помощи шприца или резиновой груши.
- Пометьте тормозные трубки, отпустите гайки штуцерных разъемов
и отсоедините трубки от модулятора, - с целью предотвращения скругления
шлицов туго затянутых гаек воспользуйтесь накидным ключом с разрезной
головкой. Приготовьтесь к сбору проливаемой жидкости, - подложите
под штуцерные разъемы соединение ветошь. Также отсоедините тормозные
трубки от ГТЦ (см.
Снятие и установка главного
тормозного цилиндра). Сразу же закупорьте или заклейте скотчем
отверстия в модуляторе, цилиндре и трубках с целью предотвращения
попадания в систему грязи.
|

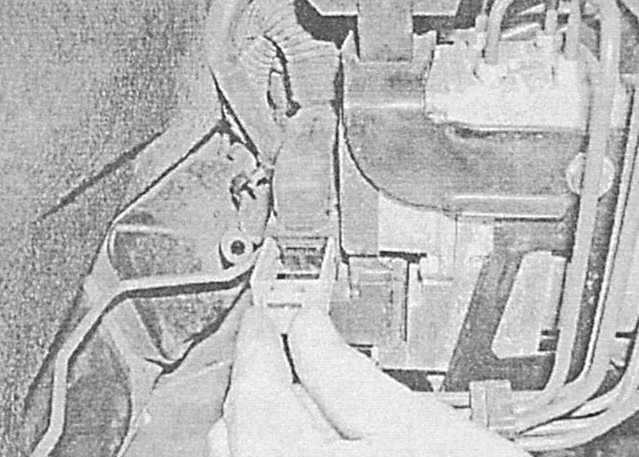

- Отпустив фиксатор, рассоедините специальный многоконтактный
разъем в верхней части гидромодулятора.
|
|
- Отдайте крепежные болты/ гайки, снимите модулятор и блок управления
ABS с опорного кронштейна и извлеките их из двигательного отсека,
- постарайтесь не допускать попадания тормозной жидкости на окрашенные
кузовные поверхности.
|
|
|
С целью
минимизации потерь жидкости не переворачивайте модулятор в
процессе демонтажа.
|
|
|
Установка
Установка производится в порядке, обратном порядку демонтажа компонентов.
В заключение прокачайте тормозную систему (см.
Прокачка
тормозной системы).
Колесные датчики
Замена
Датчики встроены в ступицы колес и в случае выхода из строя подлежат замене
в комплекте с ними (см. Главу
Подвеска и рулевое управление).
Выключатель TCS
Снятие
|
- Аккуратно поддев отверткой, снимите датчик с панели приборов,
- во избежание повреждения панели подложите под отвертку кусок
картона или ветошь.
|
|
Установка
Установка производится в порядке, обратном порядку демонтажа компонентов.
Блок управления ABS
Снятие
|
- Снимите гидромодулятор с сборе электронным блоком управления
(ECU) ABS (см. выше).
- Отсоедините электропроводку, в выверните крепежные болты и
снимите ECU ABS с гидромодулятора, - постарайтесь не повредить
держатель катушки.
- Снимите установленный между держателем катушки и блоком управления
уплотнительный элемент.
|
|
Установка
|
- Уложите новый уплотнительный элемент, установите ECU на сборку
гидромодулятора и в несколько стадий затяните новые крепежные
болты с требуемым усилием (см.
Спецификации),
- не допускайте деформации ECU при установке его на модулятор.
Если болты заворачиваются туго, блок следует заменить в сборе.
|
Если при
снятии между гидромодулятором и блоком управления была установлена
пружинная пластина, устанавливать ее на место не следует.
|
- Дальнейшая установка производится в порядке, обратном порядку
демонтажа компонентов.
|
|
