Опель Астра b. Снятие и установка промежуточного охладителя (интеркулера)



Опель Астра b. Снятие и установка промежуточного охладителя (интеркулера)

Снятие и установка промежуточного охладителя (интеркулера)

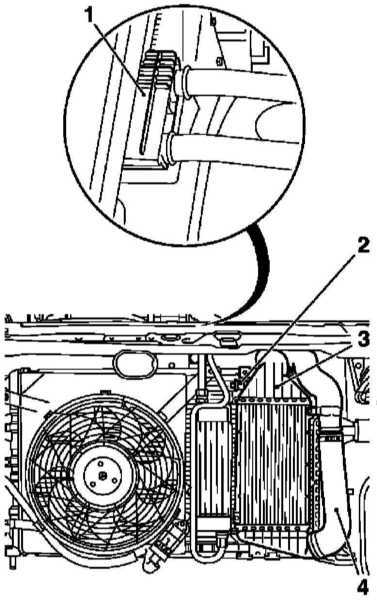

Схема крепления интеркулера на моделях 1.7 л SOHC

6.3.8 Снятие и установка промежуточного охладителя (интеркулера) Opel Astra

1 — Штуцерный узел подсоединения масляных трубок (при отсоединении тракт останется закрытым)
2 — Болт крепления маслоохладителя

3 — Интеркулер
4 — Нагнетательная трубка


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите передний бампер (см. Главу Кузов).
  2. Выверните шесть крепежных болтов и снимите передний амортизатор ударных нагрузок.

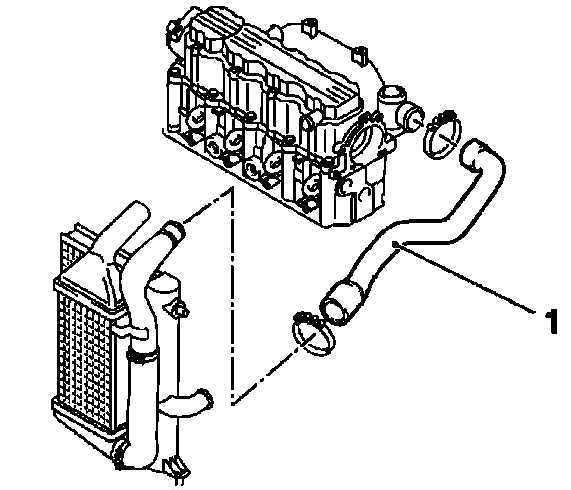

  1. Отпустите крепеж и отсоедините от интеркулера трубку, соединяющую его с турбокомпрессором.
6.3.8 Снятие и установка промежуточного охладителя (интеркулера) Opel Astra

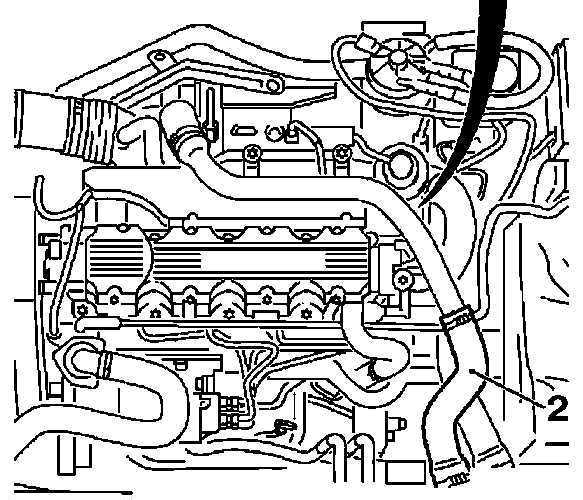

  1. Отпустите крепеж и отсоедините от интеркулера трубку наддува впускного трубопровода, - отведите трубку в сторону.
6.3.8 Снятие и установка промежуточного охладителя (интеркулера) Opel Astra
  1. На моделях 1.7 л SOHC выверните крепежный болт и отделите от интеркулера маслоохладитель, отсоедините трубки и снимите маслоохладитель (см. иллюстрацию Схема крепления интеркулера на моделях 1.7 л SOHC).

Необходимость в отсоединении масляных трубок от маслоохладителя отсутствует.

  1. Выверните крепежный болт, поднимите интеркулер вверх и высвободите его из опорных кронштейнов.
  2. Установка производится в обратном порядке.
