Снятие и установка компонентов системы центрального впрыска топлива Multec

См. предупреждение в начале раздела Сбрасывание давления в системе питания бензиновых двигателей.

Инжектор топлива

Прежде чем окончательно утвердиться во мнении о выходе инжектора из строя, попробуйте добавить в топливо какую-либо из одобренных производителями автомобильных двигателей присадок. Удостоверьтесь также, что топливный бак не загрязнен.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сбросьте давление в системе питания (см. Сбрасывание давления в системе питания бензиновых двигателей), затем отсоедините отрицательный провод от батареи.
  2. Ослабьте хомут и отсоедините впускной воздуховод от крышки корпуса дросселя. Отсоедините от крышки также вакуумные шланги и шланги вентиляции картера. Выверните крепежные винты и снимите крышку с уплотнительным кольцом с корпуса дросселя.

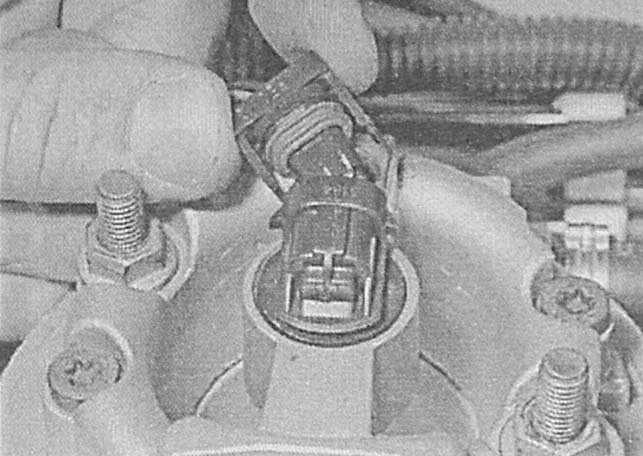

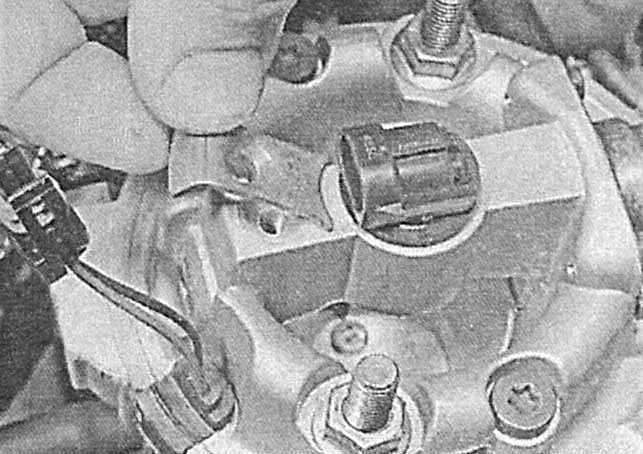

  1. Отпустите фиксатор и отсоедините от инжектора электропроводку.

6.2.3 Снятие и установка компонентов системы центрального впрыска топлива Multec Opel Astra

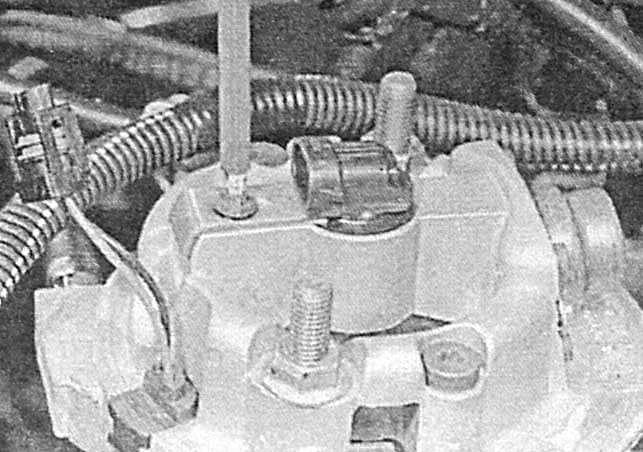

  1. Выверните крепежный винт.
6.2.3 Снятие и установка компонентов системы центрального впрыска топлива Multec Opel Astra

  1. Cнимите пластину крепления инжектора.

6.2.3 Снятие и установка компонентов системы центрального впрыска топлива Multec Opel Astra

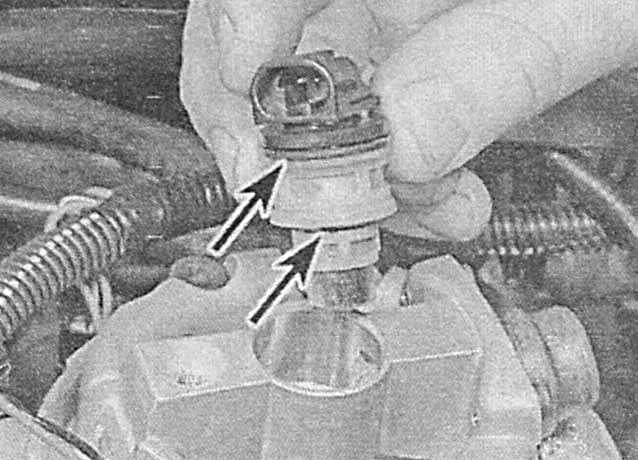

  1. Извлеките инжектор в сборе с уплотнительным кольцом из посадочного гнезда в корпусе дросселя. Выбросите уплотнительные кольца, - при установке они подлежит замене в обязательном порядке.
6.2.3 Снятие и установка компонентов системы центрального впрыска топлива Multec Opel Astra

  1. Установка производится в обратном порядке, - не забудьте заменить уплотнительное кольцо. Проследите, чтобы болт крепления инжектора был затянут с требуемым усилием.

Регулятор давления топлива

На момент составления настоящего Руководства компоненты регулятора давления отдельно на рынок запчастей не поставлялись. В случае выхода из строя заменяйте корпус дросселя в сборе. Несмотря на принципиальную возможность разборки и прочистки регулятора разбирайте лишь в самом крайнем случае.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сбросьте давление в системе питания (см. Сбрасывание давления в системе питания бензиновых двигателей), затем отсоедините отрицательный провод от батареи.
  2. Ослабьте хомут и отсоедините впускной воздуховод от крышки корпуса дросселя. Отсоедините от крышки также вакуумные шланги и шланги вентиляции картера. Выверните крепежные винты и снимите крышку с корпуса дросселя в сборе с уплотнительным кольцом.

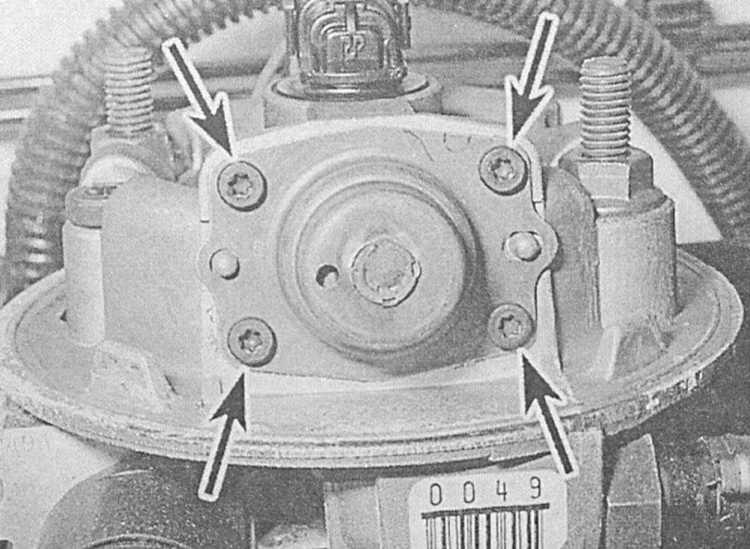

  1. Маркером пометьте положение крышки регулятора относительно корпуса дросселя. Выверните винты крепления крышки регулятора.
6.2.3 Снятие и установка компонентов системы центрального впрыска топлива Multec Opel Astra

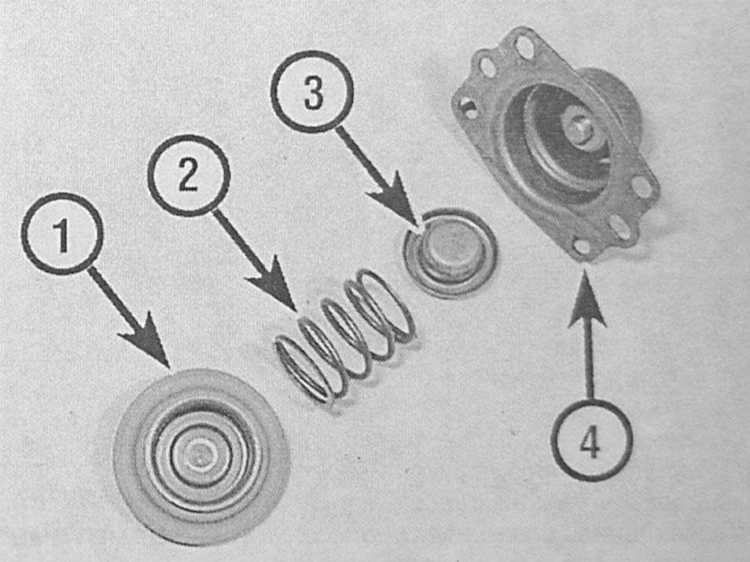

  1. Снимите крышку, извлеките седло пружины и пружину, выньте диафрагму, постарайтесь запомнить установочное положение компонентов. Удалите все следы грязи, проверьте состояние диафрагмы, - в случае выявления признаков износа или повреждения замените корпус дросселя.

    1 — Диафрагма
    2 — Пружина
    3 — Седло пружины
    4 — Крышка

6.2.3 Снятие и установка компонентов системы центрального впрыска топлива Multec Opel Astra

  1. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием.

Шаговый двигатель системы стабилизации оборотов холостого хода

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. С целью обеспечения адекватного доступа ослабьте хомут и отсоедините впускной воздуховод от крышки корпуса дросселя. Отсоедините от крышки воздушные и вакуумные шланги, выверните крепежные винты и снимите крышку с корпуса вместе с уплотнительным кольцом.

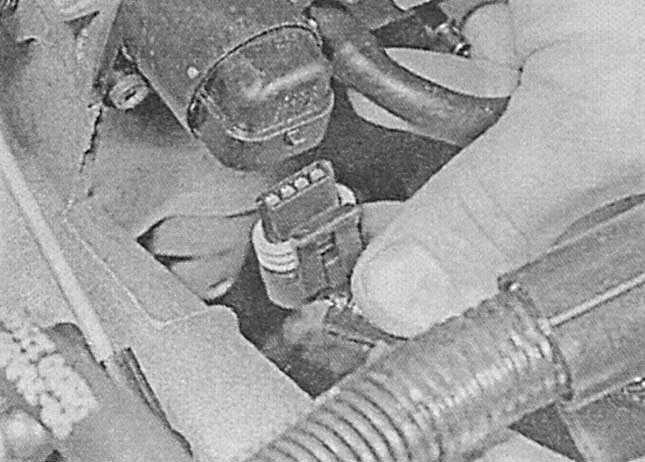

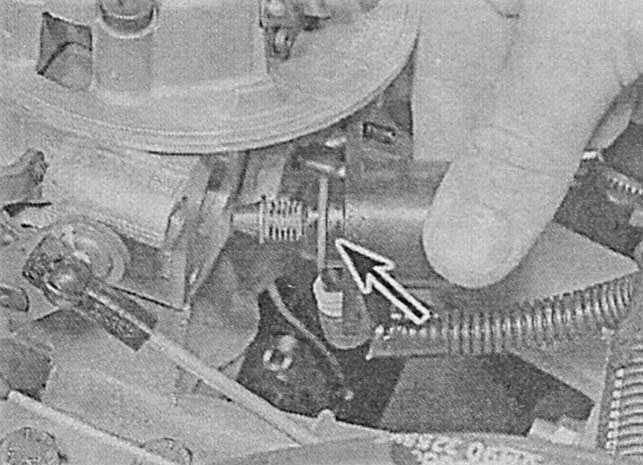

  1. Отпустите фиксатор и отсоедините электропроводку от шагового двигателя, установленного в передней части корпуса дросселя.
6.2.3 Снятие и установка компонентов системы центрального впрыска топлива Multec Opel Astra

  1. Выверните крепежные винты и аккуратно извлеките электромотор из корпуса, - постарайтесь не повредить плунжер. Снимите с электродвигателя уплотнительное кольцо, - при сборке оно подлежит замене в обязательном порядке.

6.2.3 Снятие и установка компонентов системы центрального впрыска топлива Multec Opel Astra
  1. Установка производится в обратном порядке. Для проверки исправности функционирования системы стабилизации оборотов холостого хода измерьте величину выступания плунжера (А) из электродвигателя, - результат измерения должен составить не более 28 мм .
6.2.3 Снятие и установка компонентов системы центрального впрыска топлива Multec Opel Astra

Датчик положения (потенциометра) дроссельной заслонки (TPS)

 ПОРЯДОК ВЫПОЛНЕНИЯ

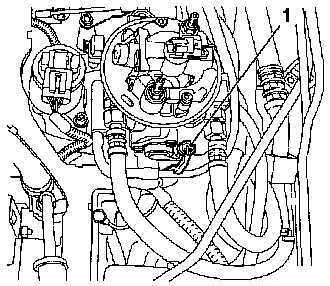

  1. Отсоедините отрицательный провод от батареи. Также отсоедините электропроводку от датчика TPS.
6.2.3 Снятие и установка компонентов системы центрального впрыска топлива Multec Opel Astra

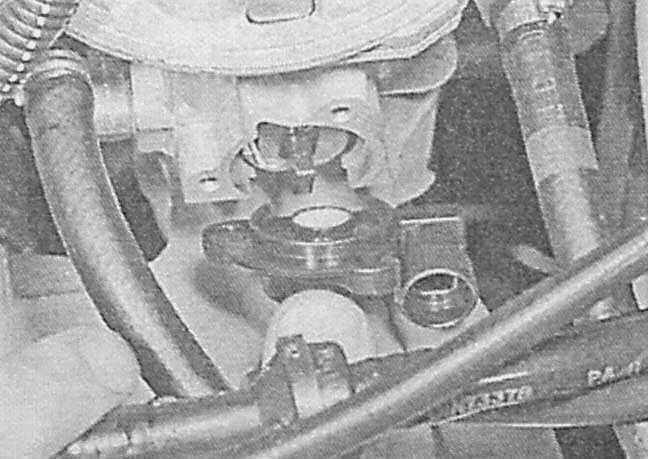

  1. Выверните крепежные болты и снимите датчик TPS с корпуса дросселя.
6.2.3 Снятие и установка компонентов системы центрального впрыска топлива Multec Opel Astra

  1. Установка производится в обратном порядке. Проследите за правильностью ввода потенциометра в зацепление с осью дроссельной заслонки. Перед вворачиванием крепежных болтов смажьте их резьбовую часть анаэробным герметиком. Затянув болты с требуемым усилием, подсоедините к датчику электропроводку.

Датчик температуры охлаждающей жидкости (ECT)

Датчик температуры охлаждающей жидкости ввернут в заднюю часть впускного трубопровода. Описание процедур снятия и установки датчика – см. Проверка исправности функционирования, снятие и установка электрических компонентов цепи управления системы охлаждения двигателя.

Датчик абсолютного давления в трубопроводе (MAP)

6.2.3 Снятие и установка компонентов системы центрального впрыска топлива Multec Opel Astra

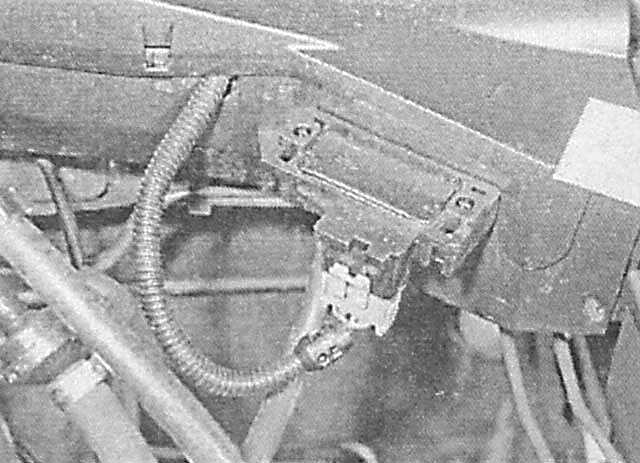

Датчик MAP закреплен на переборке двигательного отсека, слева от корпуса дросселя.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выключите зажигание, отсоедините от датчика электропроводку и вакуумный шланг. Датчик теперь может быть снят с кронштейна.
  2. Установка производится в обратном порядке.

Датчик положения коленчатого вала (CKP)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Датчик установлен на задней стенке блока цилиндров и доступ к нему возможен из-под автомобиля. Взведите стояночного тормоза, поддомкратьте передок автомобиля и установите его на подпорки.
  2. Пройдитесь по электропроводке от датчика, высвобождая жгут из промежуточных фиксаторов и запоминая маршрут его прокладки. Рассоедините контактный разъем, - датчик снимается вместе с частью жгута.

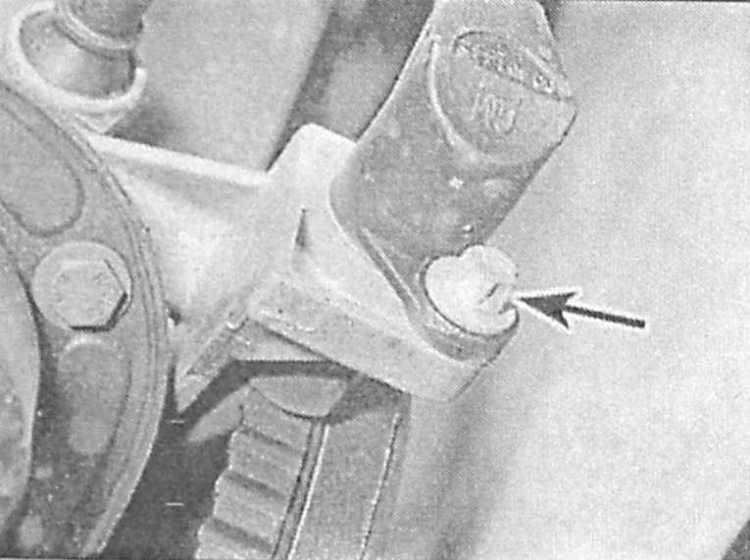

  1. Выверните крепежный болт и снимите датчик.
6.2.3 Снятие и установка компонентов системы центрального впрыска топлива Multec Opel Astra
  1. Установка производится в обратном порядке. Проследите, чтобы крепеж был затянут с требуемым усилием. Удостоверьтесь в правильности прокладки жгута.
  2. В завершение измерьте расстояние между датчиком и зубчатым ротором на шкиве коленвала, - если результат превышает 1.0 ± 0.7 мм , замените опорный кронштейн крепления датчика.

Датчик детонации (KS)

Датчик детонации установлен на задней стенке блока цилиндров и доступ к нему возможен из-под автомобиля.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки.
  2. Пройдитесь по электропроводке от датчика, высвобождая жгут из промежуточных фиксаторов и запоминая маршрут его прокладки. Рассоедините контактный разъем, - датчик снимается вместе с частью жгута.
  3. Выверните крепежный болт и снимите датчик.
  4. Установка производится в обратном порядке. Перед установкой удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей. Затягивайте крепеж с требуемым усилием. Проследите за правильностью прокладки электропроводки.

Электронный модуль управления двигателем (ECM)

ECM находится позади аккумуляторной батареи в левой части двигательного отсека.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи и снимите оба стеклоочистителя (см. Главу Бортовое электрооборудование).
  2. Снимите с модуля защитную крышку.
  3. Потянув вверх, высвободите модуль из опорного кронштейна и отсоедините от него электропроводку.

Перед установкой модуля можно произвести очистку памяти процессора с целью удаления из нее записанных диагностических кодов в условиях мастерской автосервиса.

  1. Установка производится в обратном порядке.

Реле системы впрыска

 ПОРЯДОК ВЫПОЛНЕНИЯ

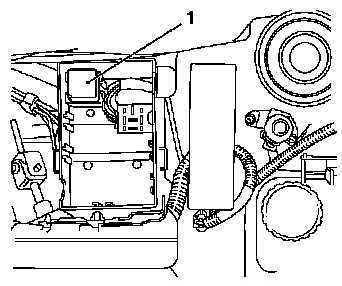

  1. Реле системы впрыска находится в расположенном в двигательном отсеке монтажном блоке.
  1. Снимите с монтажного блока крышку. Реле системы окрашено в пурпурный цвет. Удостоверьтесь, что зажигание выключено, затем высвободите реле из колодки.
6.2.3 Снятие и установка компонентов системы центрального впрыска топлива Multec Opel Astra
  1. Установка производится в обратном порядке.

Датчик-выключатель системы кондиционирования

Датчик-выключатель системы кондиционера ввернут в одну из линий рефрижераторного тракта и не может быть снят без предварительной разрядки системы (см. Главу Системы охлаждения, отопления). Ввиду сказанного замену датчика-выключателя следует производить в условиях мастерской автосервиса.
