Снятие и установка корпуса дросселя - бензиновые модели

См. предупреждение в начале раздела Сбрасывание давления в системе питания бензиновых двигателей.

Двигатели 1.6 л SOHC

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сбросьте остаточное давление в системе питания (см. Сбрасывание давления в системе питания бензиновых двигателей). Отсоедините отрицательный провод от батареи.

  1. Ослабьте хомут.
6.1.11 Снятие и установка корпуса дросселя - бензиновые модели Opel Astra

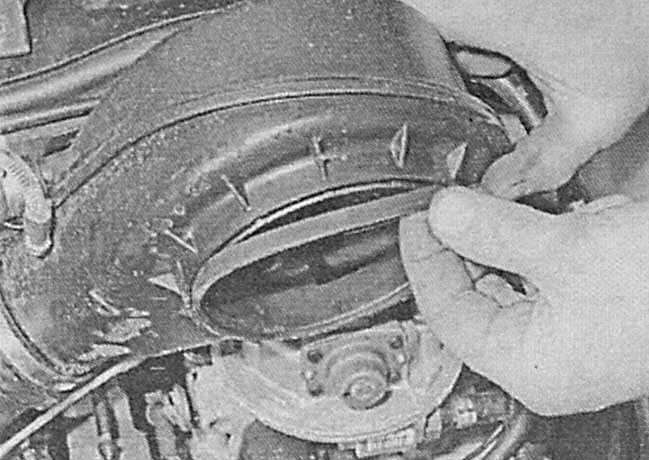

  1. Отсоедините от крышки корпуса дросселя впускной воздуховод (не забудьте снять уплотнительную прокладку).
6.1.11 Снятие и установка корпуса дросселя - бензиновые модели Opel Astra

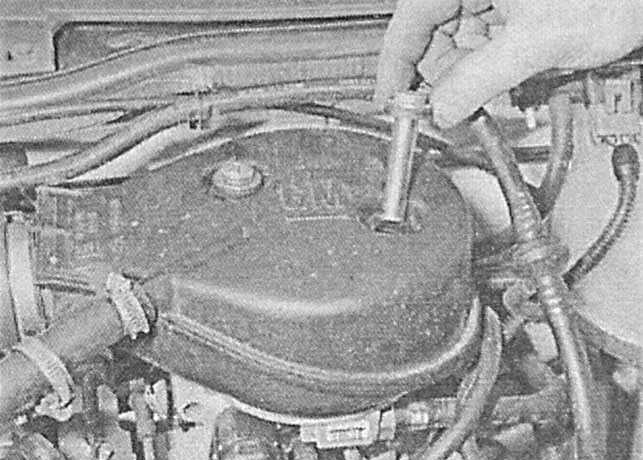

  1. Также отсоедините от крышки воздушные и вакуумные шланги, выверните крепежные винты и снимите крышку с уплотнительным кольцом с верхней части корпуса дросселя.

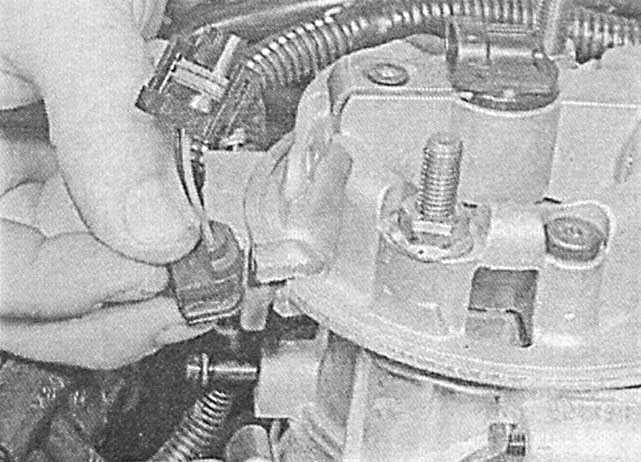

  1. Отпустите фиксаторы рассоедините контактные разъемы электропроводки датчика положения (потенциометра) дроссельной заслонки (TPS), шагового двигателя и инжектора. Отведите проводку в сторону.
6.1.11 Снятие и установка корпуса дросселя - бензиновые модели Opel Astra

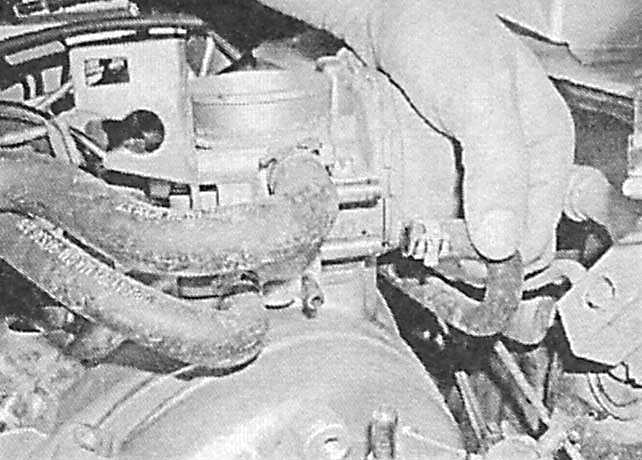

  1. Отсоедините от корпуса дросселя топливные шланги.

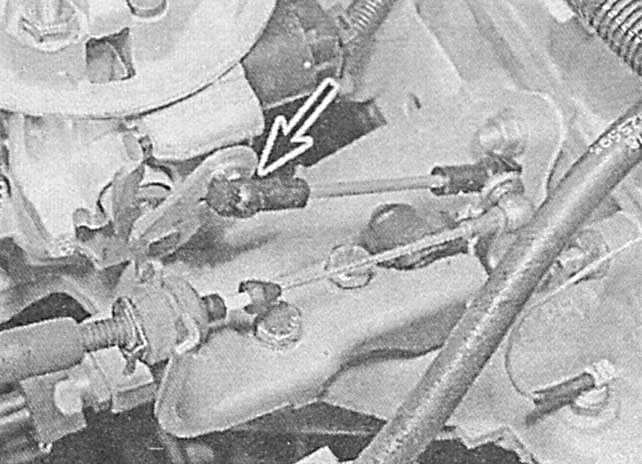

  1. Отсоедините тягу акселератора от шарнира на корпусе дросселя.
6.1.11 Снятие и установка корпуса дросселя - бензиновые модели Opel Astra
  1. Отсоедините от корпуса дросселя воздушные и вакуумные шланги.

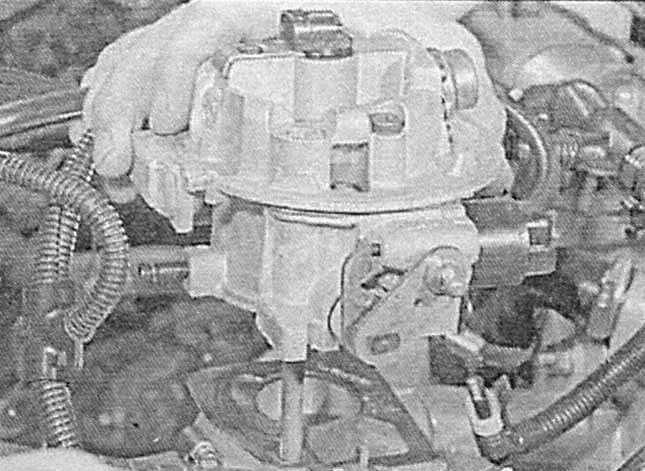

  1. Отдайте гайки крепления корпуса дросселя к впускному трубопроводу и снимите узел вместе с уплотнительной прокладкой. Прокладка при сборке подлежит замене в обязательном порядке.
6.1.11 Снятие и установка корпуса дросселя - бензиновые модели Opel Astra

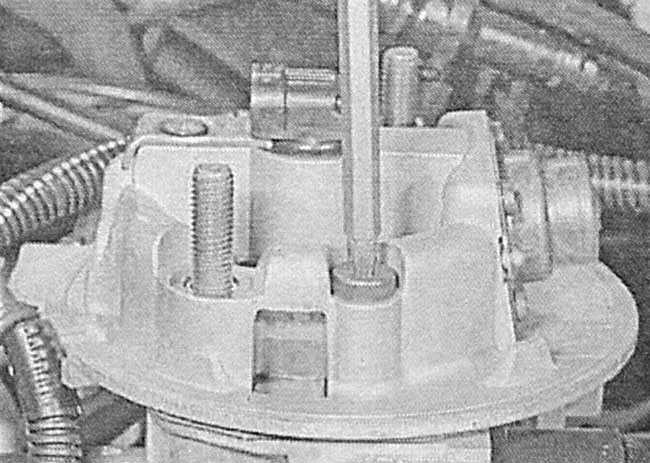

  1. В случае необходимости выверните стяжные винты (с головками типа TORX) и разделите корпус дросселя на две части. Снимите и выбросите уплотнительную прокладку - при сборке прокладка подлежит замене в обязательном порядке.
6.1.11 Снятие и установка корпуса дросселя - бензиновые модели Opel Astra
  1. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей, замените уплотнительную прокладку и соберите корпус дросселя. Перед вворачиванием смажьте резьбовую часть крепежных винтов анаэробным герметиком. В несколько приемов затяните винты с требуемым усилием.
  2. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей корпуса дросселя и впускного трубопровода, удалите все следы старого герметика с резьбовых частей гаек и крепежных шпилек/ болтов.
  3. Уложите на трубопровод новую прокладку, сверху установите корпус дросселя. Смажьте резьбовую часть крепежных гаек анаэробным герметиком. В несколько приемов затяните крепеж с требуемым усилием.
  4. Восстановите исходное подсоединение вакуумных и воздушных шлангов, подсоедините к шарниру тягу привода дроссельной заслонкой.
  5. Подсоедините к корпусу дросселя топливные шланги. Затяните с требуемым усилием гайки штуцерных соединений. Восстановите исходное подсоединение электропроводки.
  6. Заменив уплотнительное кольцо, установите на место крышку корпуса дросселя наместо. Вверните и надежно затяните винты крепления крышки, затем подсоедините впускной воздуховод и вакуумные шланги.
  7. Подсоедините отрицательный провод к батарее. Запустите двигатель и перед выездом проверьте компоненты системы питания на наличие признаков развития утечек.

Двигатели 1.4 и 1.6 л DOHC

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сбросьте остаточное давление в системе питания (см. Сбрасывание давления в системе питания бензиновых двигателей). Отсоедините отрицательный провод от батареи.
  2. Снимите крышку маслозаливной горловины. Выверните крепежные винты и снимите защитный кожух двигателя. Наверните на место крышку маслозаливной горловины.
  1. Отсоедините электропроводку от датчика температуры всасываемого воздуха (IAT), отсоедините впускной воздуховод от воздухоочистителя и корпуса дросселя, - на моделях Zafira потребуется снять уплотнительную полосу двигательного отсека и установленный под ветровым стеклом отражателя. С целью обеспечения доступа к впускному воздуховоду отдайте крепежные гайки и болты, крышку панели передка.
6.1.11 Снятие и установка корпуса дросселя - бензиновые модели Opel Astra

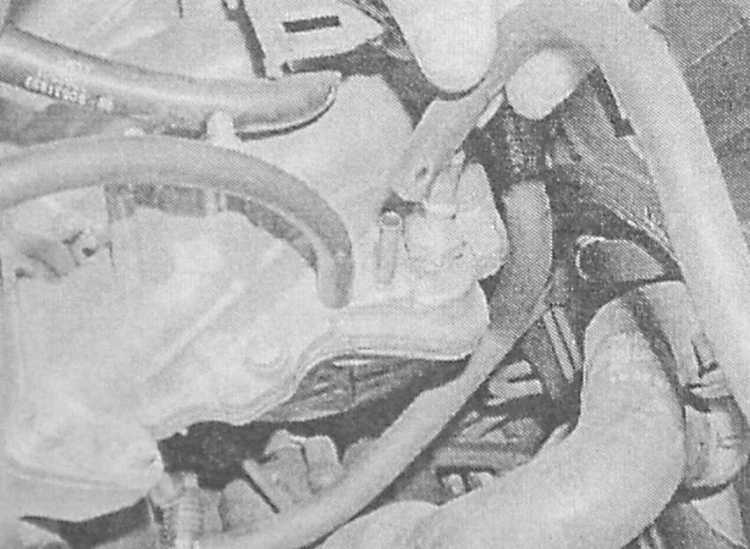

  1. Отсоедините шланг клапана продувки угольного адсорбера с левой стороны впускного трубопровода.
6.1.11 Снятие и установка корпуса дросселя - бензиновые модели Opel Astra

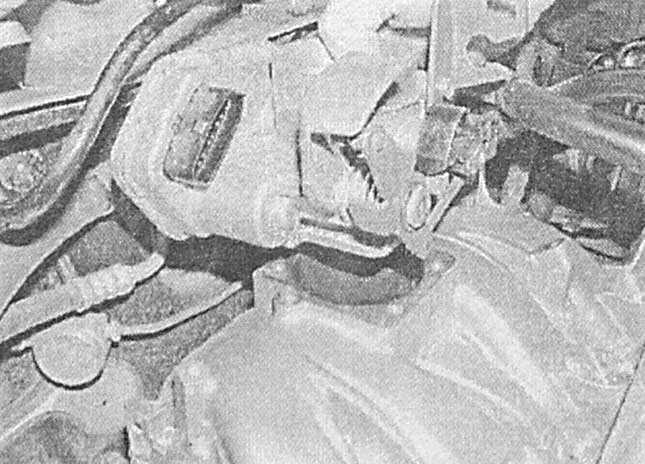

  1. Отпустите фиксатор и отсоедините наконечник троса от рычага привода дроссельной заслонки. Высвободите оболочку троса из опорного кронштейна и отведите трос в сторону.
  2. Выверните крепежные болты и снимите корпус дросселя с трубопровода. Снимите и выбросите уплотнительную прокладку, - при сборке она подлежит замене в обязательном порядке.
  3. Поверните корпус дросселя так, чтобы можно было подобраться к шлангам системы охлаждения. Нанесите идентификационные метки, ослабьте крепежные хомуты и отсоедините оба шланга, - сразу же закупорьте открытые концы шлангов с целью минимизации потерь охлаждающей жидкости.
  4. Отсоедините электропроводку от датчика TPS и шагового двигателя системы стабилизации оборотов холостого хода, затем извлеките корпус дросселя из двигательного отсека.
  5. Установка производится в порядке, обратном порядку демонтажа компонентов. Обратите внимание на следующие моменты:
    1. Перед установкой корпуса дросселя на коллектор удостоверьтесь в правильности подсоединения к нему всех проводов и шлангов.
    2. На забудьте заменить уплотнительные прокладки (предварительно удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей), и проследите чтобы весь крепеж был затянут с требуемым усилием.
    3. Проследите за правильностью прокладки и надежностью фиксации всех шлангов.
    4. В завершение произведите регулировку троса газа (см. Снятие, установка и регулировка троса газа - бензиновые модели).

Двигатели 1.8 и 2.0 л

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите крышку маслозаливной горловины. Выверните крепежные винты и снимите защитный кожух двигателя. Наверните на место крышку маслозаливной горловины.

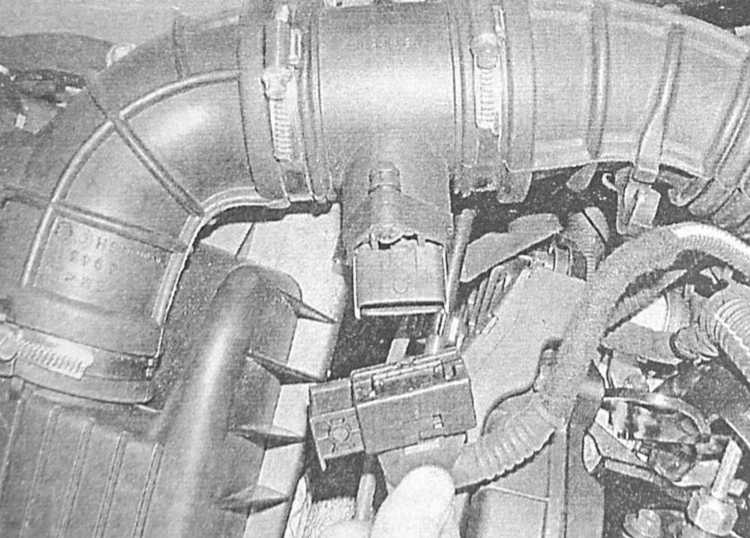

  1. Отсоедините электропроводку от датчика измерения массы воздуха (MAF).
6.1.11 Снятие и установка корпуса дросселя - бензиновые модели Opel Astra
  1. Отпустите фиксаторы и отсоедините от воздухоочистителя и корпуса дросселя впускной воздуховод вместе с датчиком, - на моделях Zafira потребуется снять уплотнительную полосу двигательного отсека и установленный под ветровым стеклом отражателя. С целью обеспечения доступа к впускному воздуховоду отдайте крепежные гайки и болты, крышку панели передка.
6.1.11 Снятие и установка корпуса дросселя - бензиновые модели Opel Astra
  1. Отпустите фиксатор и отсоедините наконечник троса от рычага привода дроссельной заслонки. Высвободите оболочку троса из опорного кронштейна и отведите трос в сторону. На моделях, оборудованных системой управления скоростью, необходимо также отсоединить приводной трос темпостата, - наконечник троса подсоединен к шарниру рычага привода дроссельной заслонки с помощью стопорной скобки.
  2. Выверните крепежные болты и снимите опорный кронштейн троса с корпуса дросселя.
  3. Отпустите крепежные хомуты и отсоедините шланг вентиляции картера от крышки газораспределительного механизма и корпуса дросселя.
  1. Пережмите струбцинами оба подключенных к корпусу дросселя шланга системы охлаждения, отсоедините их, предварительно ослабив хомуты. Сразу же соберите ветошью следы пролитой охлаждающей жидкости.
6.1.11 Снятие и установка корпуса дросселя - бензиновые модели Opel Astra
  1. Отсоедините от корпуса дросселя шланг вентиляции топливного бака.
  2. На моделях 2.0 л отсоедините электропроводку от датчика положения дроссельной заслонки (TPS) и клапана стабилизации оборотов холостого хода. На двигателях 1.8 л отсоедините электропроводку от дроссельной заслонки.
  1. Отсоедините от корпуса дросселя все оставшиеся вакуумные и воздушные шланги, - постарайтесь запомнить порядок подсоединения шлангов. Выверните винты с головками типа TORX и снимите корпус дросселя с впускного трубопровода.
6.1.11 Снятие и установка корпуса дросселя - бензиновые модели Opel Astra

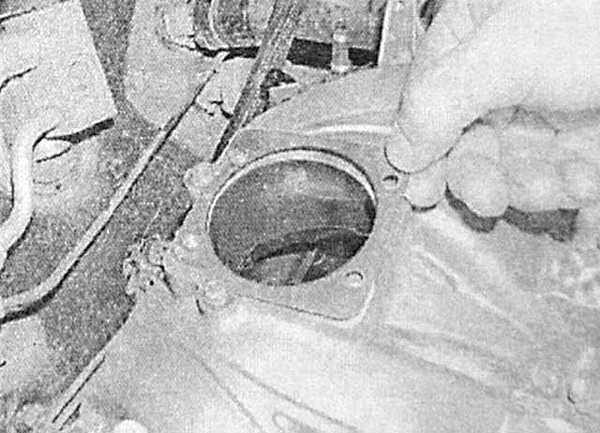

  1. Снимите и выбросите уплотнительную прокладку - при установке прокладка подлежит замене в обязательном порядке.
6.1.11 Снятие и установка корпуса дросселя - бензиновые модели Opel Astra
  1. Установка производится в порядке, обратном порядку демонтажа компонентов. Обратите внимание на следующие моменты:
    1. Перед установкой корпуса дросселя на коллектор удостоверьтесь в правильности подсоединения к нему всех проводов и шлангов.
    2. На забудьте заменить уплотнительные прокладки (предварительно удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей), и проследите чтобы весь крепеж был затянут с требуемым усилием.
    3. Проследите за правильностью прокладки и надежностью фиксации всех шлангов.
    4. В завершение произведите регулировку троса газа (см. Снятие, установка и регулировка троса газа - бензиновые модели).

Адаптация нового корпуса дросселя к ECM производится в условиях станции техобслуживания с применением специального диагностического оборудования.
