Снятие и установка испарителя системы кондиционирования воздуха
|
|
Система кондиционирования
воздуха постоянно находится под высоким давлением. Ни в коем случае не
отсоединяйте рефрижераторные линии и не снимайте никакие компоненты системы,
предварительно не выполнив разрядку последней. Разрядка системы кондиционирования
воздуха должна производиться силами опытного специалиста в условиях мастерской
автосервиса. При рассоединении рефрижераторных линий обязательно надевайте
защитные очки!
|
|
|
При замене компонентов
системы кондиционирования воздуха потребуется определенное количество
сменного рефрижераторного масла, необходимое для заполнения объема нового
узла. Используйте только масло, годное для употребления в системах R-134а
(внимательно изучите этикетку на контейнере).
|
Снятие
Модели Astra
|
|
- Произведите разрядку системы кондиционирования в условиях специализированной
мастерской.
- На
бензиновых двигателях 1.6 л SOHC
снимите
впускной воздуховод с корпуса дроссельной заслонки (см. Главу
Системы питания и выпуска).

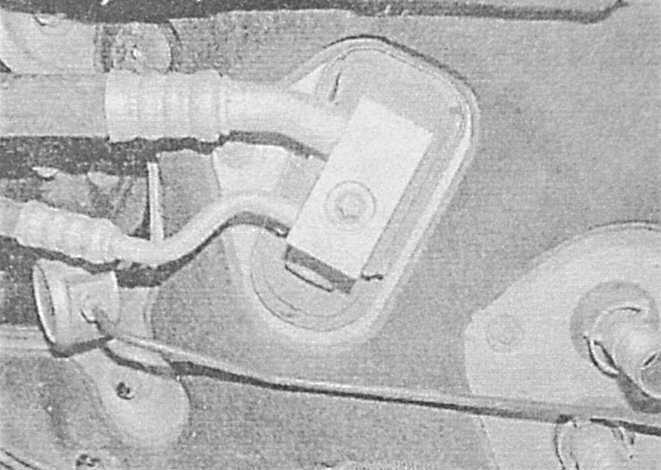

- В задней части двигательного отсека выверните штуцерный болт
крепления рефрижераторной линии к термостатически управляемому
расширительному клапану. Вверните болт и извлеките клапан. Снимите
уплотнительный элемент. Сразу же заклейте скотчем, либо закупорьте
отверстия во избежание попадания в систему грязи.
|
|
При установке
клапана необходимо вставить два направляющих стержня, - специалисты
автосервиса с целью предотвращения риска повреждения трубки
обычно используют для запрессовки соединения в клапан приспособление
Opel КМ-6012.
|
- Снимите вещевой ящик и нижние секции отделки панели приборов
(см. Главу
Кузов).
- Снимите вентилятор отопителя (см.
Снятие
и установка приводного электромотора вентилятора отопителя).
|
- Снимите салонный фильтр (см. Главу
Текущее обслуживание),
затем, - при соответствующей комплектации, - отсоедините электропроводку
от датчика обогрева стекла.
|
|

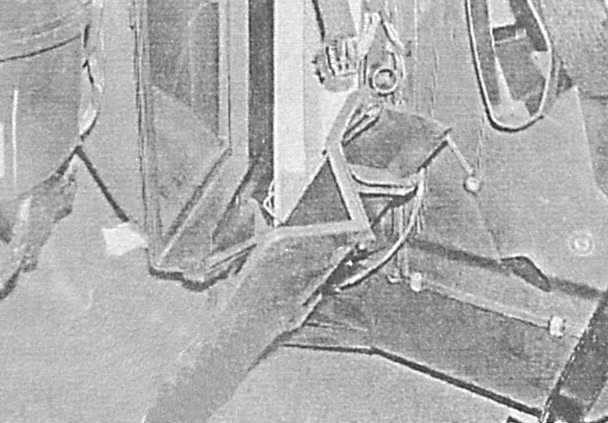

- Выверните крепежные винты и снимите крышку испарителя, - обратите
внимание, что крышка посажена на герметик, все следу которого
должны быть тщательно удалены с сопрягаемых поверхностей.
|
|
|
|

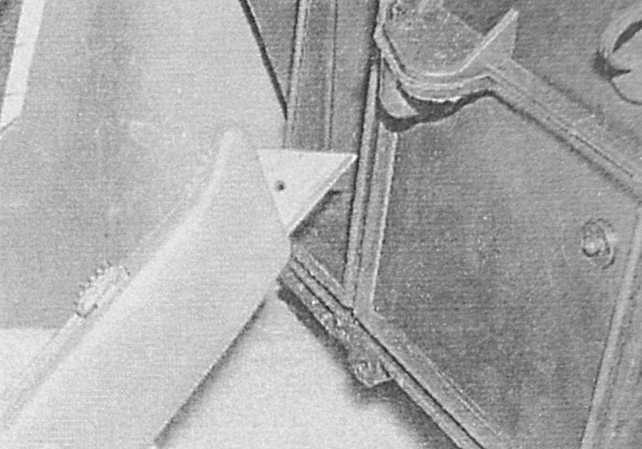

На некоторых
моделях для снятия крышки испарителя необходимо воспользоваться
ножом.
|
|

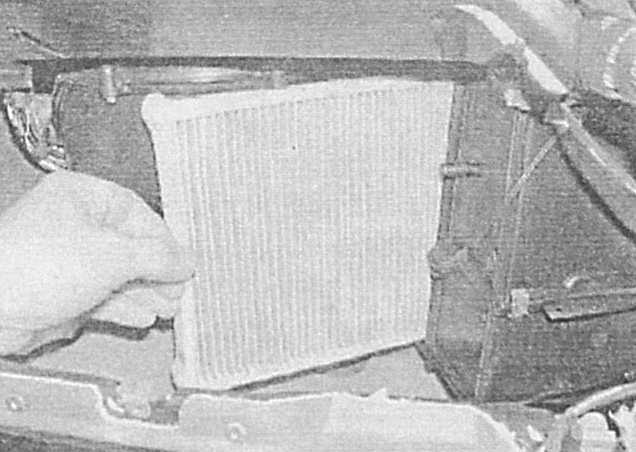

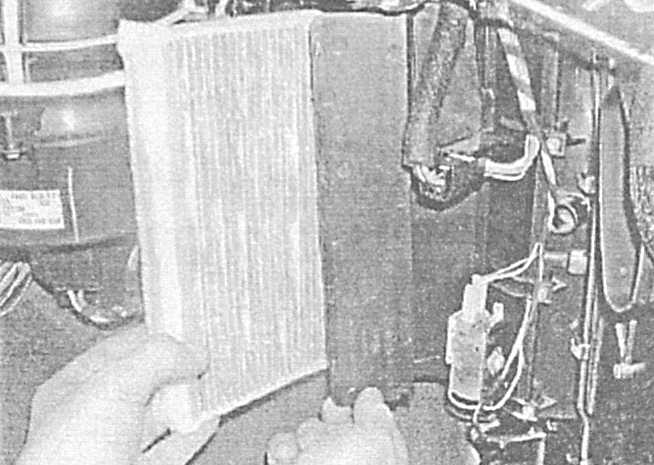

- При соответствующей комплектации снимите датчик обогрева стекла,
- постарайтесь запомнить его установочное положение. Аккуратно
извлеките испаритель из корпуса отопителя.
|
|
Модели Zafira
|
|
Некоторые модели оборудованы
также задним испарителем, устанавливаемым позади задней четверти защитной
панели.
|
Установка
Установка производится в порядке, обратном порядку демонтажа компонентов. Зарядку
системы кондиционирования следует производить в условиях мастерской автосервиса,
специалисты которого установят также и расширительный клапан.
|
|
Для установки крышки
испарителя потребуется специальный герметик, - проконсультируйтесь у специалистов
фирменной станции техобслуживания Opel.
|
