Снятие и установка приводного электромотора вентилятора отопителя

Снятие

Электромотор «Delphi»

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите вещевой ящик (см. Главу Кузов).
Снимите нижнюю секцию отделки панели приборов со стороны пассажира, затем, если требуется, отпустите фиксатор и снимите воздуховод отопителя.

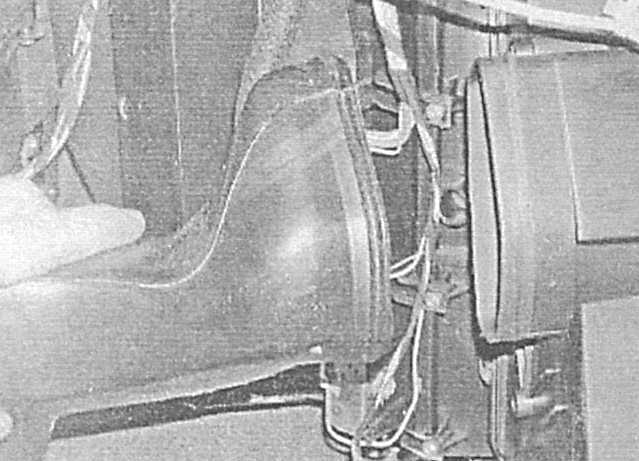

Снимите нижнюю защитную панель с лицевой панели со стороны пассажира. Отпустите фиксатор и снимите воздуховод со стороны корпуса отопителя.

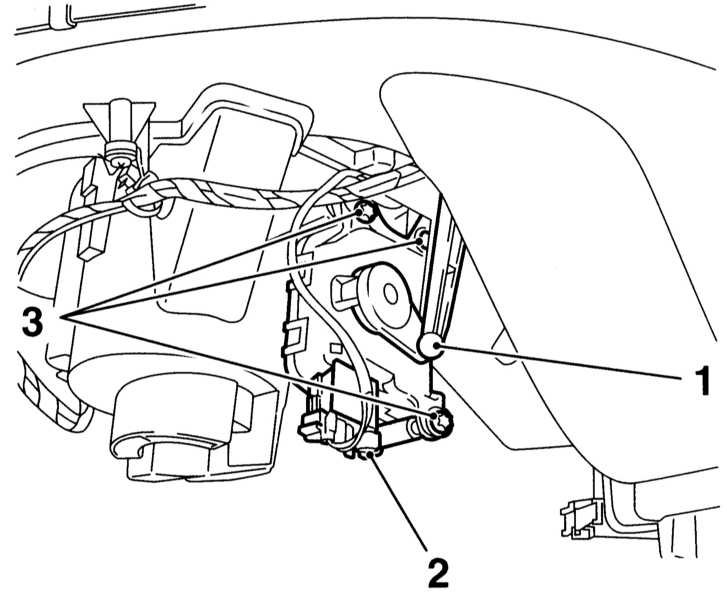

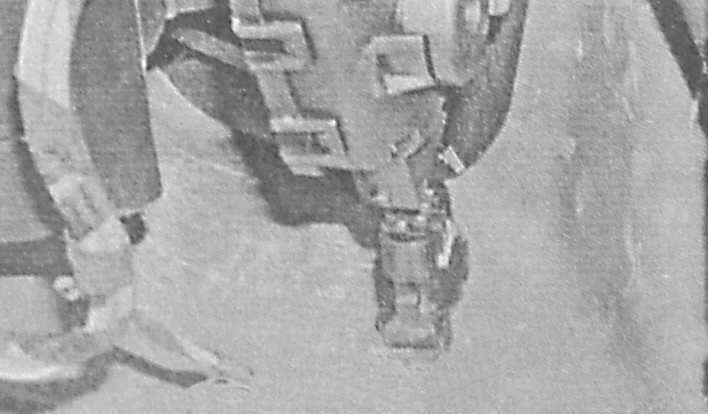

Временно включите зажигание и выберите режим замкнутой циркуляции воздуха (см. Руководство по эксплуатации). Выключите зажигание, затем отсоедините электропроводку и приводную тягу от сервомотора заслонки выбора режимов циркуляции.

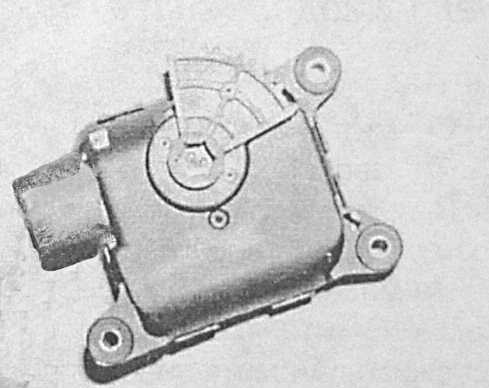

Новые сервомоторы устанавливаются на заводе в положение замкнутой циркуляции.

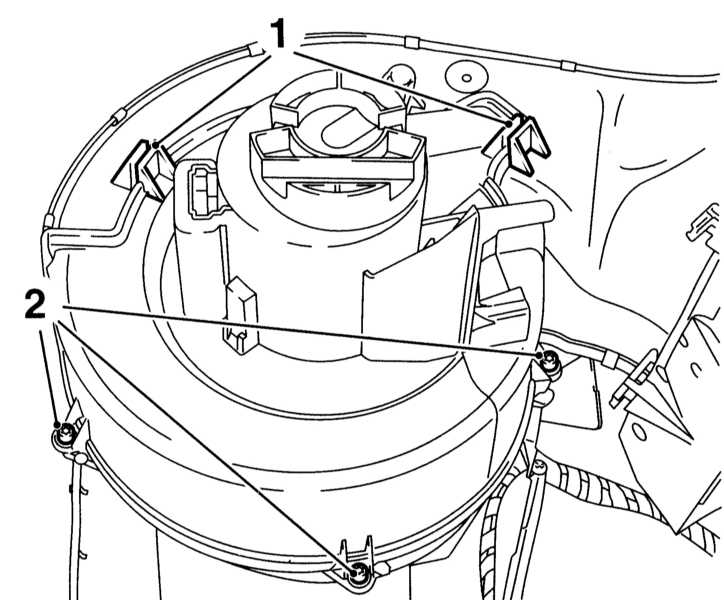

Выверните три крепежных болта, отпустите фиксаторы и извлеките электромотор из корпуса.
A — Болты крепления крышки корпуса вентилятора отопителя (исполнение А)
B — Болты крепления крышки корпуса вентилятора отопителя (исполнение В)

Электромотор «Behr»

ПОРЯДОК ВЫПОЛНЕНИЯ

Временно включите зажигание и выберите режим замкнутой циркуляции воздуха (см. Руководство по эксплуатации). Выключите зажигание, затем отсоедините электропроводку и приводную тягу от сервомотора заслонки выбора режимов циркуляции, выверните крепежные винты и снимите сервомотор.

Новые сервомоторы устанавливаются на заводе в положение замкнутой циркуляции.

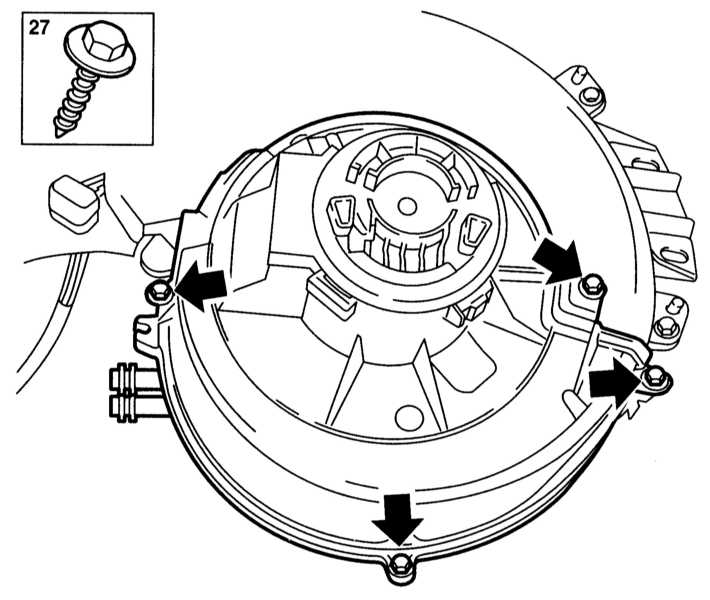

Выверните пять крепежных болтов и отпустите фиксатор. Извлеките электромотор из корпуса вентиляторной сборки, - обратите внимание, что в канавку корпуса укладывается герметик, - тщательно прочистите канавку.

Установка

Установка производится в обратном порядке.

ПОРЯДОК ВЫПОЛНЕНИЯ

При установке мотора Behr не забудьте заполнить герметиком приемную канавку на корпусе сборки. Проследите, чтобы главная шестерня сервомотора правильным образом вошла в зацепление с главной шестерней заслонки.
