Снятие и установка крышки привода ГРМ

Снятие

Двигатели 1.7 л SOHC

Верхняя секция

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите воздухоочиститель в сборе с воздуховодами и измерителем расхода воздуха (см. Главу Системы питания и выпуска).

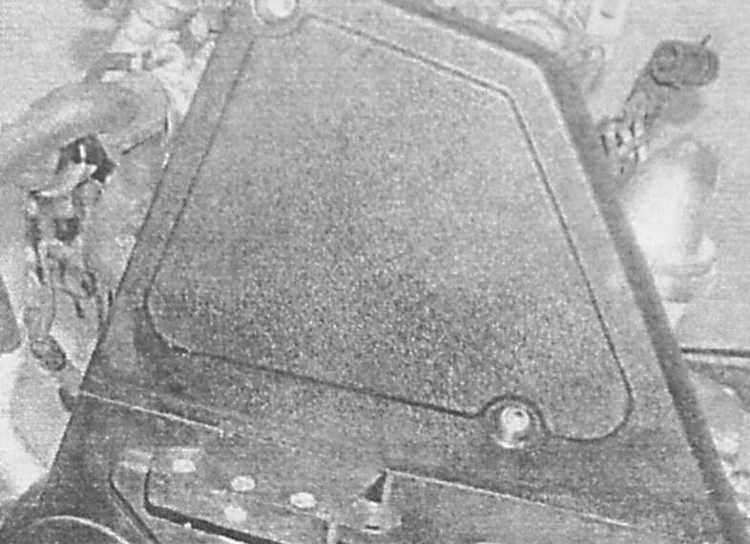

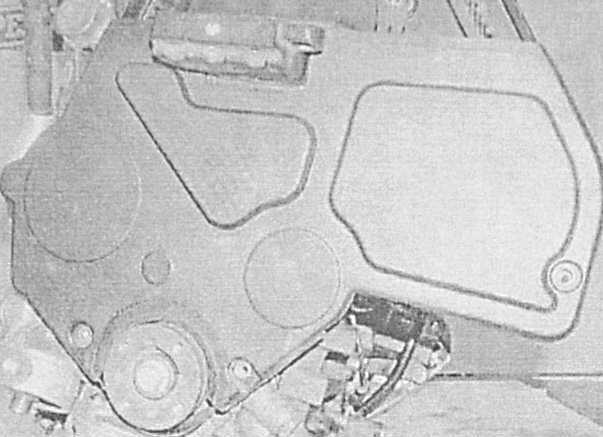

  1. Выверните крепежные винты и снимите верхнюю секцию крышки газораспределительного ремня.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra

Нижняя секция

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите верхнюю секцию крышки (см. выше).
  2. Снимите шкив коленчатого вала (см. Снятие и установка шкива коленчатого вала).
  1. Выверните крепежные болты и снимите с двигателя нижнюю секцию крышки вместе с уплотнительной прокладкой. Проверьте состояние прокладки, в случае необходимости произведите замену.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra

Задняя крышка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите ремень привода ГРМ (см. Снятие и установка ремня привода ГРМ).
  2. Снимите зубчатые колеса распределительного вала и ТНВД, промежуточный ролик и сборку натяжителя (см. Снятие и установка натяжителя ремня и зубчатых колес привода ГРМ (двигатели 1.7 л).
  1. Пометьте установочное положение правой опоры подвески силового агрегата, затем выверните три болта ее крепления.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra

  1. Выверните шесть крепежных болтов и снимите заднюю крышку с двигателя.

Двигатели 1.7 л DOHC

Верхняя секция

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите воздухоочиститель в сборе с воздуховодами (см. Главу Системы питания и выпуска).
  3. Подоприте двигатель тележечным домкратом, — с целью распределения нагрузки проложите между головкой домкрата и поддоном картера деревянный брусок.
  4. Пометьте установочное компонентов правой опоры подвески силового агрегата. Выверните три болта крепления опоры.

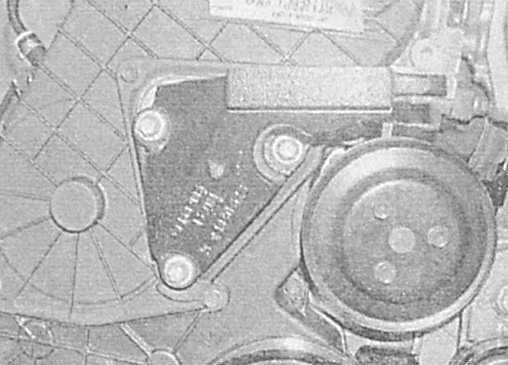

  1. Выверните крепежные болты и отделите кронштейн опоры от переходника на блоке двигателя.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra
  1. В случае необходимости отсоедините электропроводку от генератора (см. Главу Электрооборудование двигателя).

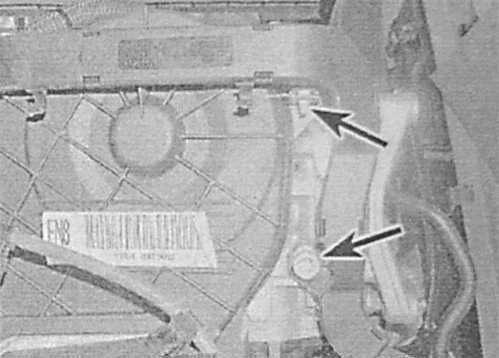

  1. Выверните крепежный болт с головкой типа TORX. Отпустите фиксаторы крепления маршрутного желоба электропроводки и снимите последний с правой задней части головки цилиндров.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra

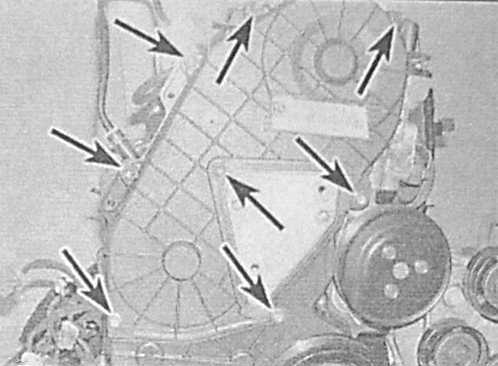

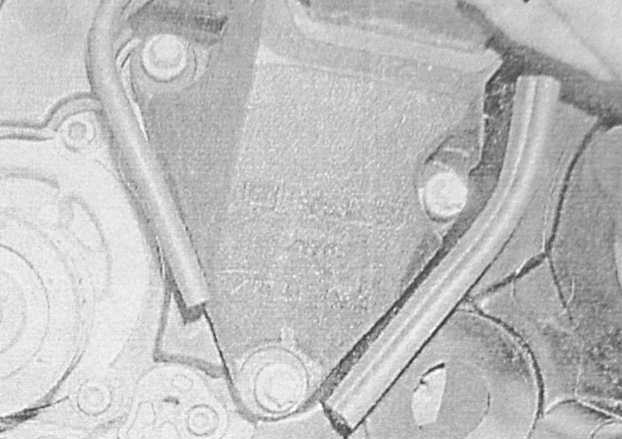

  1. Высвободите шланги из фиксаторов на верхней крышке, выверните восемь разнодлинных крепежных болтов и снимите верхнюю секцию крышки.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra

Нижняя секция

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите ремень привода вспомогательных агрегатов (см. Главу Текущее обслуживание), — предварительно пометьте краской или маркером направление его вращения. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. Снимите правое переднее колесо и (при соответствующей комплектации) защиту картера.
  2. Снимите верхнюю секцию крышки (см. выше).
  3. Снимите шкив коленчатого вала (см. Снятие и установка шкива коленчатого вала).

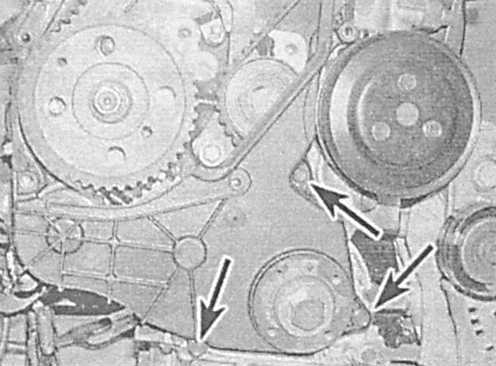

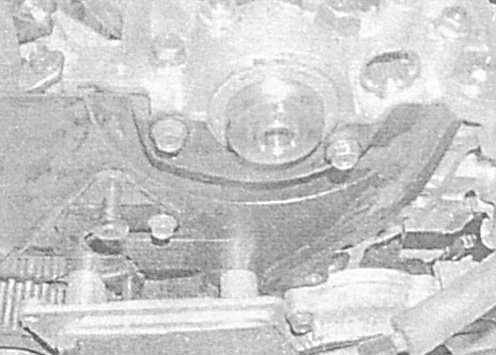

  1. Выверните три крепежных болта и снимите нижнюю секцию крышки с корпуса масляного насоса.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra

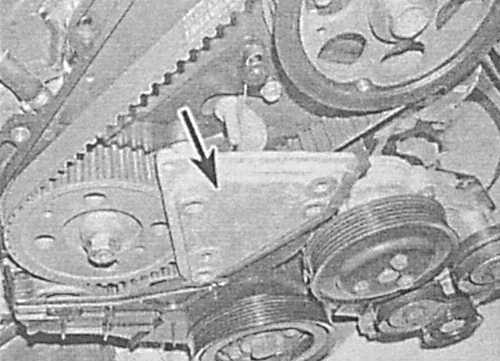

  1. Снимите переходник крепления опоры подвески сага.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra

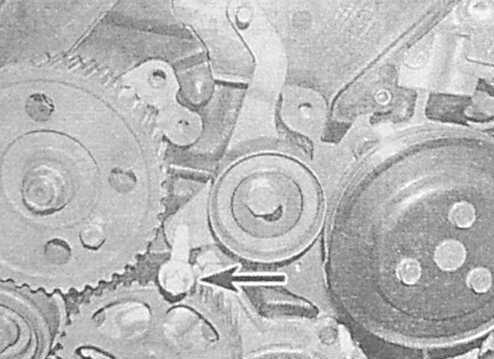

  1. Временно вверните на свое штатное место болт крепления кронштейна натяжителя газораспределительного ремня.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra

Задняя крышка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите ремень привода ГРМ (см. Снятие и установка ремня привода ГРМ).
  2. Снимите направляющий ролик и ролик натяжителя, зубчатые колеса распределительного вала и ТНВД (см. Снятие и установка натяжителя ремня и зубчатых колес привода ГРМ (двигатели 1.7 л).
  3. Отсоедините пружину натяжителя.
  1. Выверните четыре болта крепления и снимите заднюю крышку ремня ГРМ.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra

Двигатели 2.0 л

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите верхнюю цепь и звездочки (см. Снятие и установки цепей и звездочек привода ГРМ, проверка состояния компонентов (двигатели 2.0 л).
  2. Снимите головку цилиндров (см. Снятие и установка головки цилиндров).

Теоретически крышка может быть снята без предварительного демонтажа головки, однако такой способ сопряжен с риском повреждения уплотнительной прокладки головки цилиндров.

  1. Снимите водяной насос (см. Главу Системы охлаждения, отопления), — перед отпусканием болта временно удалите блокирующий стержень, чтобы не сломать его (не забудьте установить стержень на место после того как болт будет ослаблен)
  2. Снимите поддон картера (см. Снятие и установка поддона картера).
  3. Снимите генератор (см. Главу Электрооборудование двигателя).
  4. Выверните колпачок нижнего натяжителя из задней части крышки и снимите плунжер натяжителя, — постарайтесь запомнить установочное положение компонентов. Снимите с колпачка уплотнительное кольцо, — при установке уплотнительное кольцо подлежит замене в обязательном порядке.

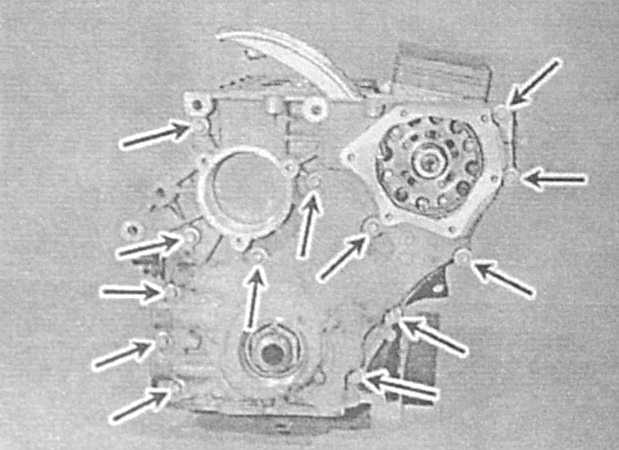

  1. Выверните болты крепления крышки привода ГРМ к блоку цилиндров, — болты имеют различную длину и при установке должны вворачиваться строго на свои прежние места.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra
  1. Аккуратно отделите крышку от блока и снимите ее с двигателя, — постарайтесь не растерять направляющие втулки. Если направляющие втулки имеют слабую посадку, снимите их и сложите в надежное место.

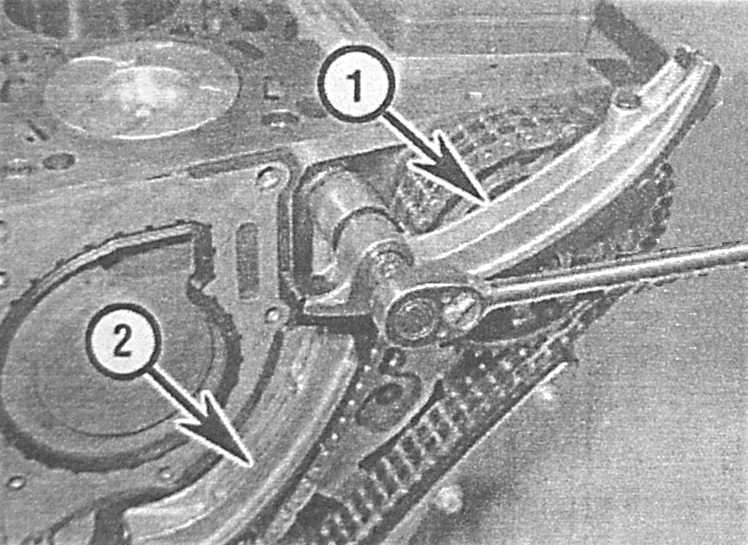

  1. Выверните осевой болт и снимите с блока цилиндров башмаки натяжителей верхней и нижней цепей.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra

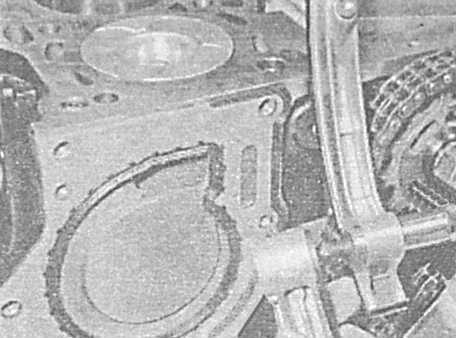

  1. Выверните крепежные болты и снимите с блокираторов успокоитель нижней цепи, — постарайтесь запомнить установочное положение компонентов.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra

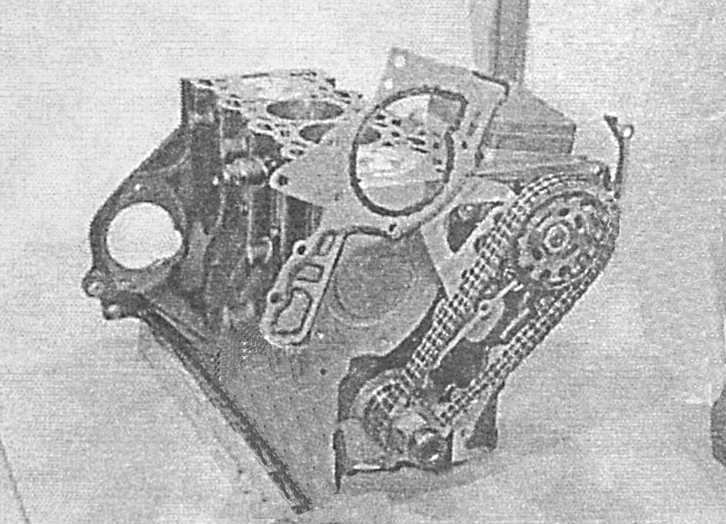

  1. Временно снимите звездочку нижней газораспределительной цепи с фланца ТНВД и удалите прокладку крышки привода ГРМ с блока цилиндров. Сняв прокладку, установите звездочку на свое место на фланец насоса.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra

Установка

Двигатели 1.7 л SOHC и DOHC

Установка производится в порядке, обратном порядку демонтажа компонентов.

Двигатели 2.0 л

Перед установкой крышки составители настоящего Руководства рекомендуют заменить сальники коленчатого вала (см. Замена сальников коленчатого вала).

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей крышки и блока двигателя. Проверьте наличие на своих местах направляющих втулок, — в случае необходимости установите втулки.
  2. Временно снимите звездочку с фланца ТНВД и установите на место уплотнительную прокладку, проследив за правильностью посадки ее на направляющие втулки. Установите звездочку назад на фланец ТНВД.
  3. Установите на блок цилиндров успокоитель нижней цепи, вверните и затяните с требуемым усилием болты его крепления.

Успокоитель следует устанавливать ступенчатой стороной наружу.

  1. Установите на место башмаки натяжителей, вверните осевой болт и затяните его с требуемым усилием.
4.6.5 Снятие и установка крышки привода ГРМ Opel Astra
  1. Установите на место крышку привода ГРМ, — добейтесь совмещения приводной шестерни масляного насоса со звездочкой коленчатого вала, затем задвиньте крышку на место, проследив за попаданием направляющих втулок в ответные.
  2. Вверните болты крепления и в несколько приемов постепенно затяните их с требуемым усилием.
  3. Посадите новое уплотнительное кольцо на колпачок нижнего натяжителя. Заправьте плунжер (глухим концом к цепи). Установите колпачок на крышку цепи и затяните его с требуемым усилием.

При установке нового натяжителя разблокируйте его, полностью, до щелчка утопив центральный стержень колпачка, — теперь стержень натяжителя должен свободно утапливаться и плавно возвращаться в исходное положение.

  1. Установите шкив коленчатого вала (см. Снятие и установка шкива коленчатого вала).
  2. Установите головку цилиндров (см. Снятие и установка головки цилиндров).
  3. Установите верхнюю цепь и звездочки привода ГРМ (см. Снятие и установки цепей и звездочек привода ГРМ, проверка состояния компонентов (двигатели 2.0 л).
  4. Установите поддон картера (см. Снятие и установка поддона картера).
  5. Установите водяной насос и генератор (см. Главы Системы охлаждения, отопления и Электрооборудование двигателя).
  6. Установите ремень привода вспомогательных агрегатов (см. Главу Текущее обслуживание).
  7. В завершение, залейте в двигатель масло и охлаждающую жидкость (см. Главы Текущее обслуживание и Системы охлаждения, отопления). Запустите двигатель и удостоверьтесь в отсутствии признаков развития утечек.
