Опель Астра А. Элементы противоугонной системы



Опель Астра А. Элементы противоугонной системы

13.38. Элементы противоугонной системы

ОБЩИЕ СВЕДЕНИЯ

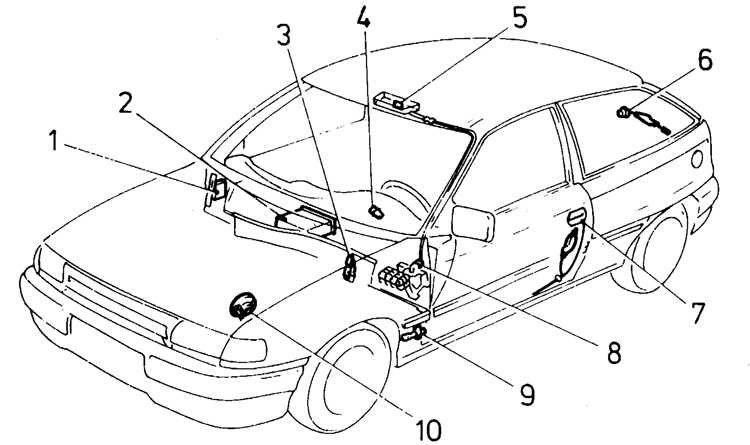

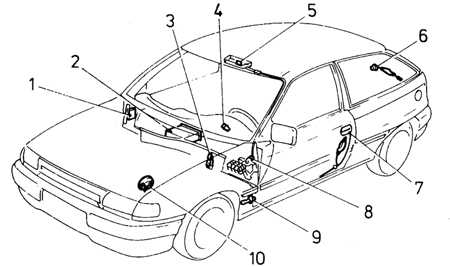

Элементы противоугонной системы

13.38 Элементы противоугонной системы Opel Astra A
1 – электронный блок управления;
2 – датчик на радиоприемнике;
3 – выключатель под капотом;
4 – замок зажигания;
5 – светодиоид;
6 – выключатель под крышкой багажника/ задней дверью;

7 – выключатель на замке двери;
8 – реле (блокировки стартера);
9 – выключатель лампочек освещения салона;
10 – рожок

Для ремонта системы рекомендуется обратиться к специалистам.

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

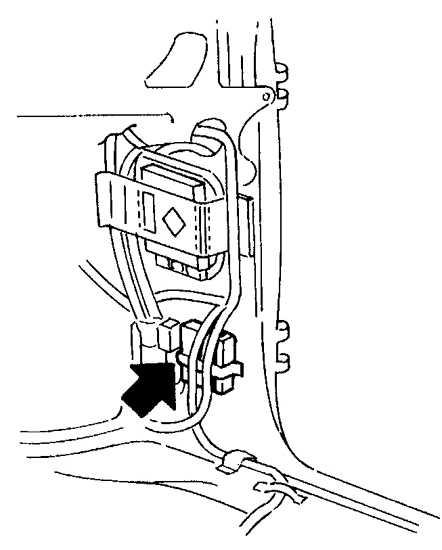

13.38 Элементы противоугонной системы Opel Astra A 1. Электронный блок управления расположен на правой стенке под панелью приборов (указан стрелкой).
2. Отсоедините провод минусовой клеммы аккумулятора.
3. Снимите панель отделки.
4. Открутите две крепежные гайки и снимите электронный блок управления. Отсоедините разъем подключения.

Установка

Установка проводится в обратном порядке снятия.

ВЫКЛЮЧАТЕЛЬ ПОД КАПОТОМ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
13.38 Элементы противоугонной системы Opel Astra A 2. Освободите крепежный зажим и снимите выключатель (указан стрелкой) с кронштейна.
3. Отсоедините разъем подключения.

Установка

Установка проводится в обратном порядке снятия.

РОЖОК ЗВУКОВОГО СИГНАЛА

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
13.38 Элементы противоугонной системы Opel Astra A 1. Рожок расположен возле аккумулятора (указан стрелкой).
2. Отсоедините провод минусовой клеммы аккумулятора и отсоедините провода от рожка.
3. Открутите крепежную гайку и снимите рожок.

Установка

Установка проводится в обратном порядке снятия.
