Опель Астра А. Реле



Опель Астра А. Реле

13.5. Реле

ОБЩИЕ СВЕДЕНИЯ

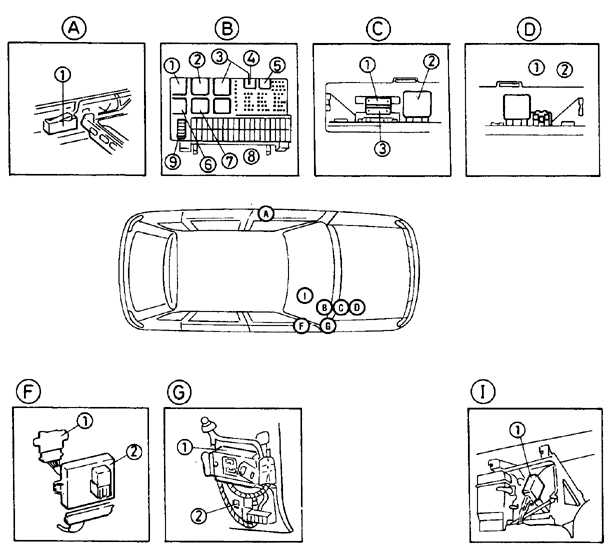

Схема расположения предохранителей и реле

13.5 Реле Opel Astra A
А. Левый порожек
1 – электронный блок управления противобуксовочной системы
В. Блок предохранителей – вид спереди
1 – реле обогревателя зеркал заднего вида
2 – реле указателей поворотов
3 – реле стеклоочистителя
4 – реле передних противотуманных фар
5 – реле задних противотуманных фар
6 – реле стеклоочистителей/ омывателей лобового стекла
7 – реле обогревателя заднего стекла
8 – предупредительный звуковой сигнал
9 – диагностический разъем подключения
С. Блок предохранителей – вид сзади
1 – предохранитель вентилятора охлаждения
2 – реле стартера
3 – предохранитель вентилятора печки
D. Блок предохранителей – вид сзади
1 – реле стартера
2 – предохранитель противоугонной сигнализации
F. Правая стенка под панелью приборов
1 – электронный блок управления центрального замка
2 – электронный блок управления противоугоной сигнализации
G. Правая стенка под панелью приборов
1 – электронный блок управления работой двигателя
2 – реле топливного насоса
I. Кронштейн рулевой колонки
1 – реле фар дневного света ( только для моделей рынка Норвегии и Швеции)

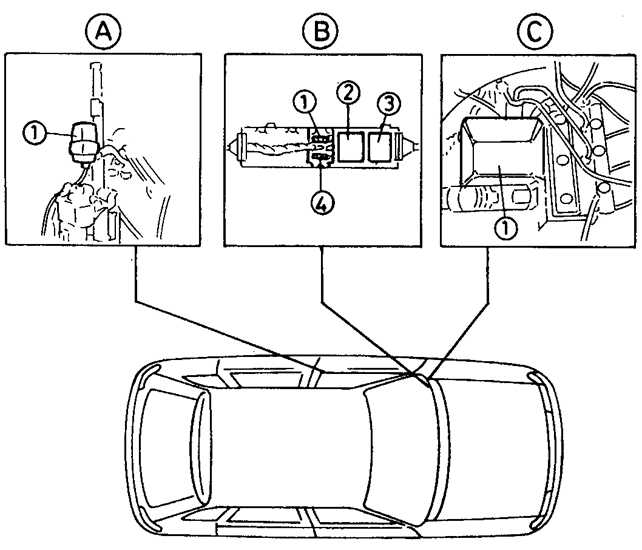

Схема расположения предохранителей и реле

13.5 Реле Opel Astra A
В. Задняя стенка двигательного отсека
1 – предохранитель стеклоомывателей фар головного света
2 – реле стеклоомывателей фар головного света
3 – реле звукового сигнала
4 – предохранитель звукового сигнала
 А. Левое заднее крыло
1 – реле подъемника антенны
С. Двигательный отсек
1 – электронный блок управления АБС

Основные реле расположены в блоке предохранителей над предохранителями. Расположение дополнительных реле показано на рисунках.
