Опель Астра А. Тормозные накладки ручного тормоза



Опель Астра А. Тормозные накладки ручного тормоза

10.15. Тормозные накладки ручного тормоза

ОБЩИЕ СВЕДЕНИЯ

МОДЕЛИ С ЗАДНИМИ ДИСКОВЫМИ ТОРМОЗАМИ

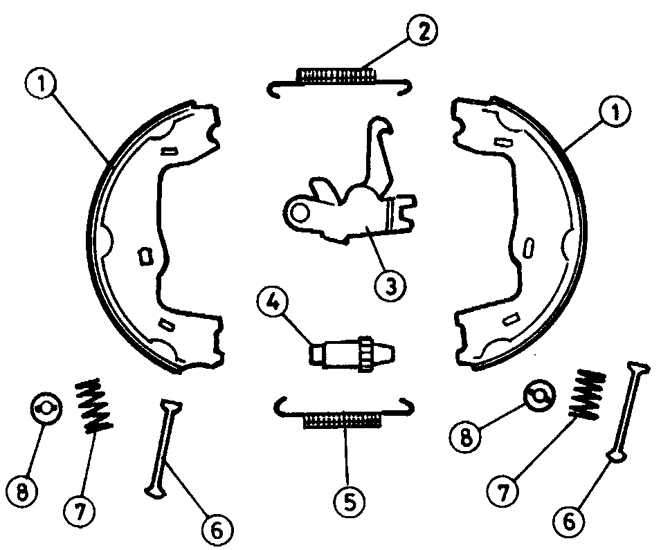

Элементы ручного тормоза – модели с задними дисковыми тормозами

10.15 Тормозные накладки ручного тормоза Opel Astra A
1 – томозные колодки;
2 – верхняя возвратная пружина;
3 – рычаг;
4 – регулятор;
5 – нижняя возвратная пружина;
6 – штифт;
7 – прижимная пружина;
8 – зажим

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите тормозной диск.

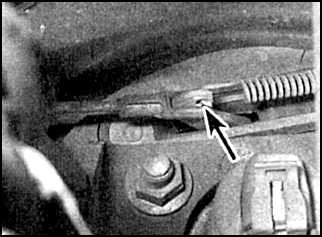

10.15 Тормозные накладки ручного тормоза Opel Astra A 2. Отсоедините тросик ручного тормоза (указан стрелкой) и возвратную пружину от рычага на щитке тормоза.
3. Снимите колпачки, прижимные пружины и штифты, нажав на колпачки и повернув их на 90°.
4. Снимите колодки, регулятор, приводной рычаг и возвратные пружины.
5. Отсоедините верхнюю и нижнюю возвратную пружину и снимите рычаг и регулятор ручного тормоза (см. рис. Элементы ручного тормоза – модели с задними дисковыми тормозами).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Смажьте смазкой для тормозов регулятор и установите его на минимальную длину. Смажьте области щитка тормоза, касающиеся тормозных колодок.
2. Установите одну из тормозных колодок и закрепите ее при помощи штифта, прижимной пружины и колпачка.
3. Установите вторую тормозную колодку.
4. Подсоедините верхнюю возвратную пружину.
5. Установите регулятор и нижнюю возвратную пружину.
6. Подсоедините тросик ручного тормоза и возвратную пружину к рычагу.
7. Установите тормозной диск.
8. Замените тормозные колодки на втором колесе.
