8.2.7. Выключатель фонарей заднего хода/ блокирующий выключатель

ОБЩИЕ СВЕДЕНИЯ

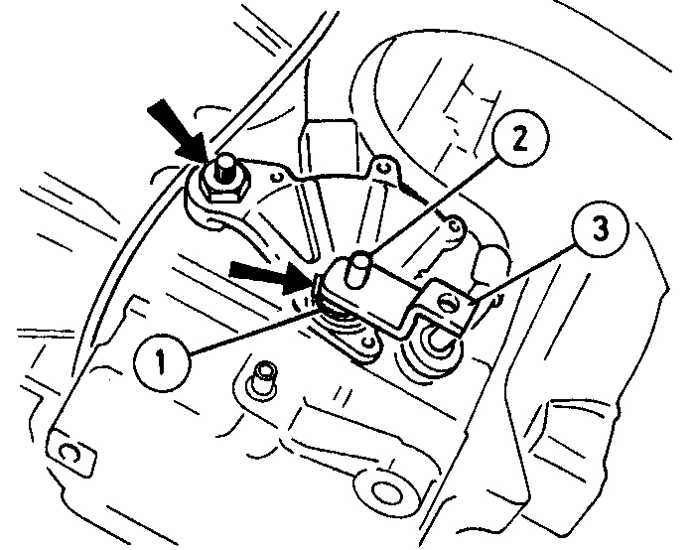

Выключатель фонарей заднего хода/ блокирующий выключатель

1 – большая гайка;

2 – вал рычага переключения;

3 – приводного рычага

Стрелками указаны крепления выключателя.

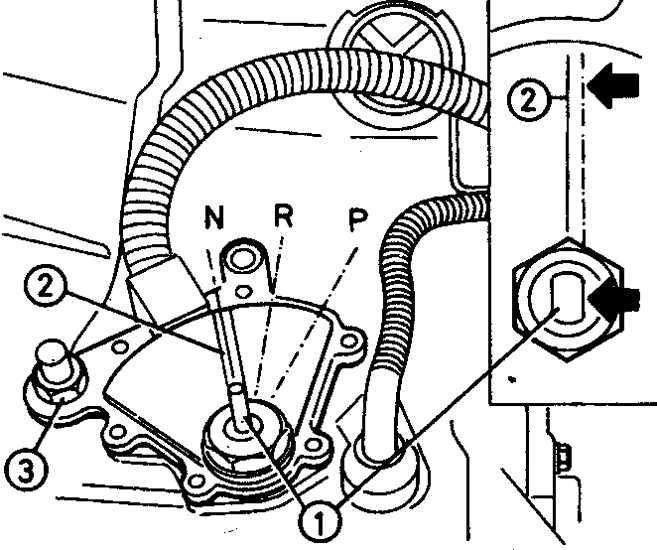

Регулировка выключателя фонарей заднего хода/ блокирующего выключателя

1 – вал рычага переключения;

2 – канавка;

3 – крепежная гайка выключателя

Стрелки указывают, что вал рычага переключения совмещен с канавкой на корпусе выключателя.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите нейтральную передачу.

2. Отсоедините провод минусовой клеммы аккумулятора.

3. Снимите трубку щупа для проверки уровня жидкости автоматической коробки передач.

4. Отсоедините тросик переключения от рычага на коробке передач.

5. Отсоедините разъем подключения выключателя.

6. Открутите гайку, крепящую приводной рычаг к валу рычага переключения, затем снимите прижимную пластину и открутите большую гайку, крепящую выключатель к валу (см. рис. Выключатель фонарей заднего хода/ блокирующий выключатель).

7. Открутите гайку, крепящую выключатель к коробке передач, и снимите выключатель.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка проводится в обратном порядке снятия. Замените уплотнительное кольцо трубки щупа для проверки уровня жидкости автоматической коробки передач.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините тросик переключения от рычага коробке передач.

2. Переведите рычаг на коробке передач до конца вправо, затем поверните его обратно на два деления до положения нейтральной передачи "N" (см. рис. Регулировка выключателя фонарей заднего хода/ блокирующиго выключателя).

3. Плоская поверхность вала рычага переключения должна быть совмещена с канавкой в корпусе выключателя. Если необходимо, открутите крепежную гайку и поверните выключатель.

4. По завершении регулировки затяните крепежную гайку выключателя до требуемого момента затяжки.
