6.18. Впускной коллектор (модели Multec MPi)

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Отсоедините тросик акселератора.
3. Отсоедините воздушный патрубок и корпуса дроссельной заслонки.

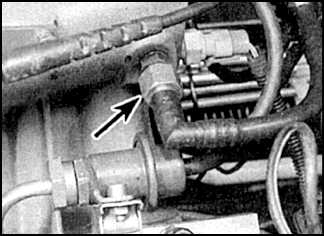

6.18 Впускной коллектор (модели Multec MPi) Opel Astra A 4. Отсоедините все вакуумные, воздушные и водяные шланги (на фото стрелкой показана гайка соединения шланга сервоусилителя тормозной системы).

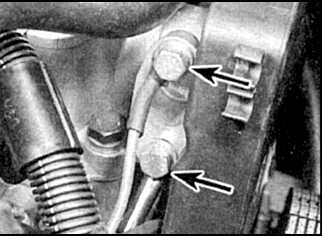

6.18 Впускной коллектор (модели Multec MPi) Opel Astra A 5. Отсоедините все провода и разъемы подключения от впускного коллектора (на фото стрелками указаны крепежные болты провода массы на правой стороне головки блока цилиндров).
6.18 Впускной коллектор (модели Multec MPi) Opel Astra A
6.18 Впускной коллектор (модели Multec MPi) Opel Astra A

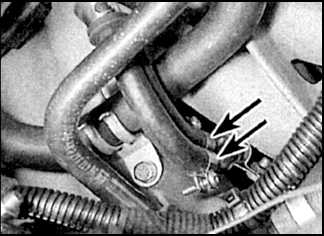

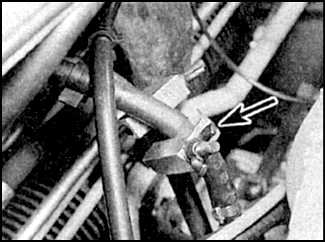

6. Отсоедините топливные шланги от топливных трубок (соединение указано стрелками на фото слева (вид снизу автомобиля)) под топливным коллектором. Закройте отверстия шлангов (указаны стрелкой на фото справа).
7. Открутите гайку и болт верхнего крепления генератора

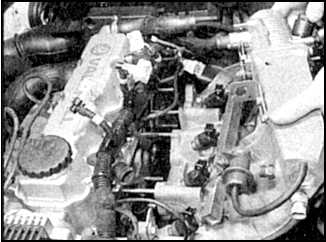

6.18 Впускной коллектор (модели Multec MPi) Opel Astra A 8. Открутите крепежные гайки и снимите впускной коллектор. Снимите прокладку.
9. Установка проводится в обратном порядке снятия. Используйте новые прокладки.
