Опель Астра А. Топливные инжекторы Multec МВТ и Multec-S



Опель Астра А. Топливные инжекторы Multec МВТ и Multec-S

5.2.16. Топливные инжекторы Multec МВТ и Multec-S

MULTEC MBT

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выпустите давление из системы питания, сняв реле топливного насоса и проворачивая коленчатый кал двигателя стартером в течение минимум 5 секунд.
2. Отсоедините провод минусовой клеммы аккумулятора.
3. Выкрутите регулятор давления из трубки подачи топлива, чтобы выпустить оставшееся давление в системе.

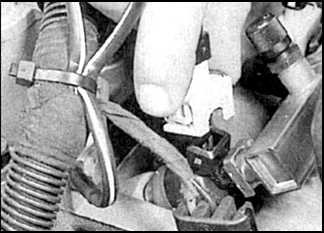

5.2.16 Топливные инжекторы Multec МВТ и Multec-S Opel Astra A 4. Отсоедините разъемы подключения инжекторов, затем снимите провода с топливного коллектора.
5. Отсоедините вакуумную трубку от регулятора давления.
5.2.16 Топливные инжекторы Multec МВТ и Multec-S Opel Astra A
5.2.16 Топливные инжекторы Multec МВТ и Multec-S Opel Astra A

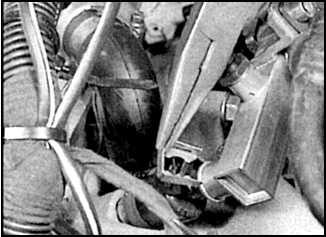

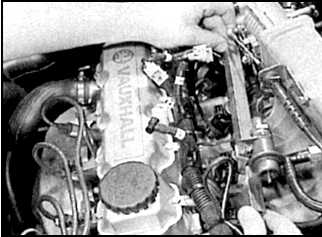

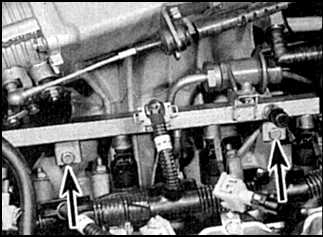

6. Открутите два крепежных болта топливного коллектора (указаны стрелками на фото слева), затем поднимите топливный коллектор настолько, чтобы можно было снять инжекторы (на фото справа – отсоединение разъема подключения топливного инжектора).
5.2.16 Топливные инжекторы Multec МВТ и Multec-S Opel Astra A
5.2.16 Топливные инжекторы Multec МВТ и Multec-S Opel Astra A
7. Снимите крепежный зажим (фото слева) топливного инжектора, затем снимите его с топливного коллектора (на фото справа стрелками указаны уплотнительные кольца).
8. Инжекторы не подлежат ремонту и если они неисправны, их необходимо заменить.
9. Топливный коллектор можно снять с автомобиля, если отсоединить два топливных шланга, подсоединенных к коллектору.
10. Перед установкой замените уплотнительные кольца на обеих сторонах инжекторов.
11. Далее установка проводится в обратном порядке снятия.

MULTEC-S

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выполните операции, описанные в подразделе 5.2.11, пунктах 1–10.
2. Открутите крепежные гайки и болты и снимите верхнюю часть впускного коллектора.
3. Закройте чистой тряпкой впускные каналы.
4. Очистите соприкасающиеся поверхности верхней и нижней части коллектора.
5. Снимите провода с топливного коллектора.
6. Отсоедините разъемы подключения инжекторов.

5.2.16 Топливные инжекторы Multec МВТ и Multec-S Opel Astra A

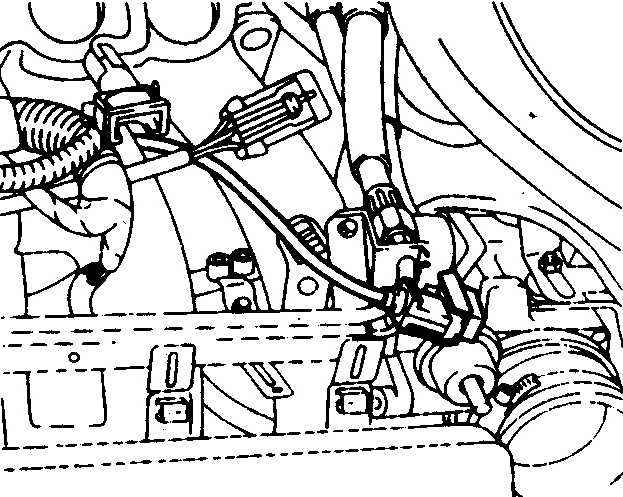

7. Снимите разъем подключения датчика положения коленчатого вала с кронштейна.

8. Снимите колпачок с контрольного патрубка давления топлива и выпустите оставшееся давление.
9. Открутите три болта и снимите топливный коллектор с впускного коллектора.
10. Снимите зажимы инжекторов и снимите топливные инжекторы.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед установкой инжекторов смажьте уплотнительные кольца моторным маслом.

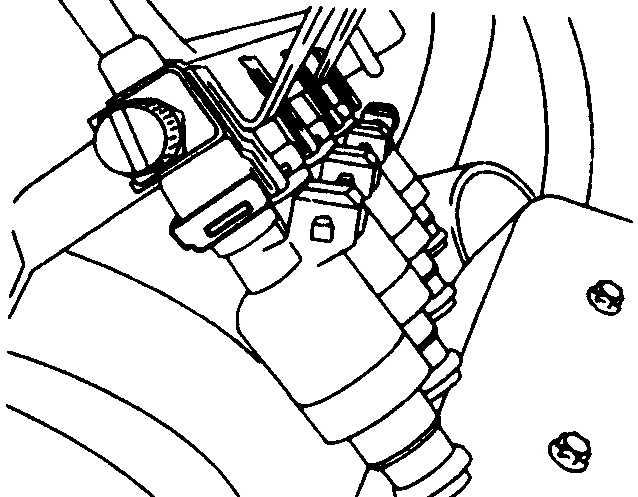

5.2.16 Топливные инжекторы Multec МВТ и Multec-S Opel Astra A 2. Обратите внимание на правильное положение установки инжекторов.
3. Установка проводится в обратном порядке снятия.
