Опель Омега. Элементы системы воздушных подушек безопасности



Опель Омега. Элементы системы воздушных подушек безопасности

14.24. Элементы системы воздушных подушек безопасности

МОДУЛЬ ВОЗДУШНОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
Модели до 1996 года выпуска
1. Деактивируйте модуль воздушной подушки безопасности.
2. Открутите крепежные винты, отсоедините разъем подключения и снимите модуль.
Модели с 1996 года выпуска
3. Деактивируйте модуль воздушной подушки безопасности.

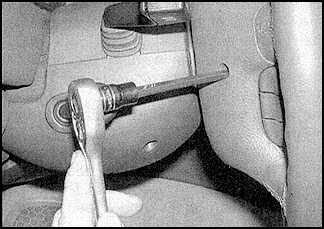

14.24 Элементы системы воздушных подушек безопасности Opel Omega 4. Открутите крепежные винты с обратной стороны рулевого колеса.

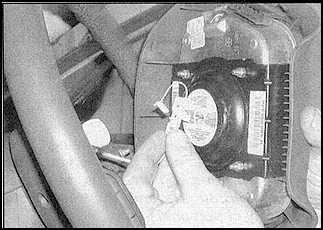

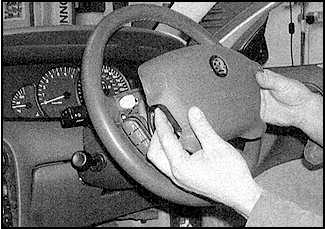

14.24 Элементы системы воздушных подушек безопасности Opel Omega 5. Отсоедините разъем подключения.
14.24 Элементы системы воздушных подушек безопасности Opel Omega 6. Снимите модуль воздушной подушки безопасности.

Установка

Установка проводится в последовательности, обратной снятию.

МОДУЛЬ ВОЗДУШНОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Деактивируйте модуль воздушной подушки безопасности.
2. Снимите бардачок.
3. Снимите панель отделки с левого торца панели приборов.
4. Снимите вентиляционные решетки и панель отделки.
5. Снимите нижнюю панель отделки.
14.24 Элементы системы воздушных подушек безопасности Opel Omega
14.24 Элементы системы воздушных подушек безопасности Opel Omega

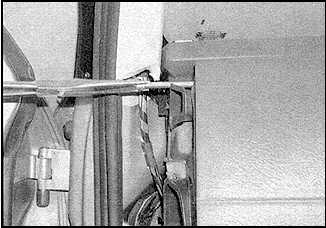

6. Открутите и снимите крепежный болт кожуха.

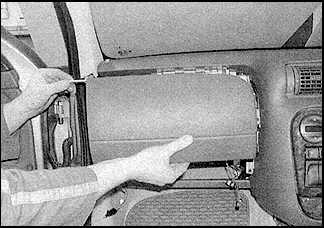

14.24 Элементы системы воздушных подушек безопасности Opel Omega 7. Снимите кожух.

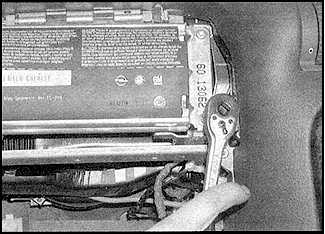

14.24 Элементы системы воздушных подушек безопасности Opel Omega 8. Открутите крепежные болты и достаньте модуль.

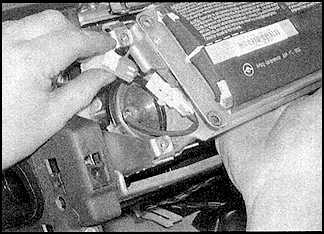

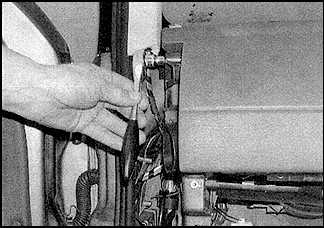

14.24 Элементы системы воздушных подушек безопасности Opel Omega 9. Отсоедините разъем подключения и снимите модуль.

Установка

Установка проводится в последовательности, обратной снятию.

БОКОВОЙ МОДУЛЬ ВОЗДУШНОЙ ПОДУШКИ БЕЗОПАСНОСТИ

Снятие

Для выполнения этой операции рекомендуется обратиться к специалистам.

КОНТАКТНЫЙ МОДУЛЬ ВОЗДУШНОЙ ПОДУШКИ БЕЗОПАСНОСТИ (НА РУЛЕВОЙ КОЛОНКЕ)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите рулевое колесо.
2. Снимите кожухи рулевой колонки.

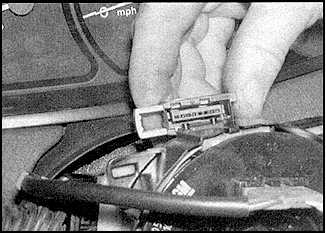

14.24 Элементы системы воздушных подушек безопасности Opel Omega 3. Снимите крепежную пластинку и отсоедините разъем подключения.

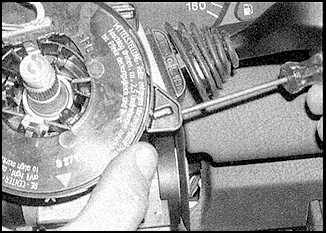

14.24 Элементы системы воздушных подушек безопасности Opel Omega 4. Освободите крепежные зажимы.

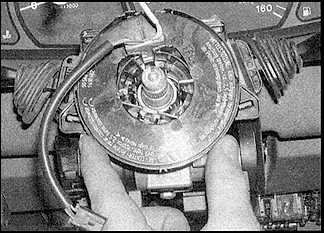

14.24 Элементы системы воздушных подушек безопасности Opel Omega 5. Снимите контактный модуль.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

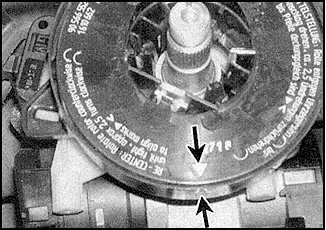

14.24 Элементы системы воздушных подушек безопасности Opel Omega Установка проводится в последовательности, обратной снятию. Для регулировки модуля нажмите на защелку сверху модуля и вращайте центральную часть модуля против часовой стрелки, пока не почувствуете сопротивление. Затем поверните ее обратно на 2,5 оборота и совместите установочные метки (указаны стрелками).

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите центральную консоль.
2. Отсоедините разъем подключения, открутите крепежные гайки и снимите электронный блок управления.

Установка

Установка проводится в последовательности, обратной снятию.

ДАТЧИК БОКОВОГО СТОЛКНОВЕНИЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите панель отделки передней двери.
2. Снимите защитную пленку.

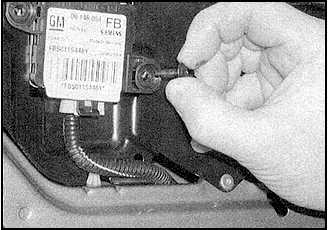

14.24 Элементы системы воздушных подушек безопасности Opel Omega 3. Открутите крепежные винты и снимите датчик.

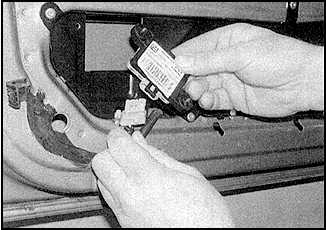

14.24 Элементы системы воздушных подушек безопасности Opel Omega 4. Отсоедините разъем подключения.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Установка проводится в последовательности, обратной снятию. Проверьте, чтобы мембрана была надежно приклеена и не пропускала воздуха.
