Опель Омега. Тормозные колодки ручного тормоза



Опель Омега. Тормозные колодки ручного тормоза

11.7. Тормозные колодки ручного тормоза

ОБЩИЕ СВЕДЕНИЯ

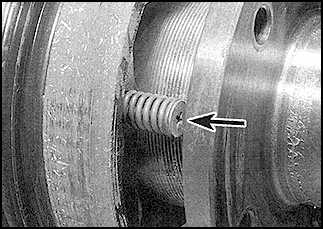

Противошумовая пружина колодок ручного тормоза (ранние модели)

11.7 Тормозные колодки ручного тормоза Opel Omega

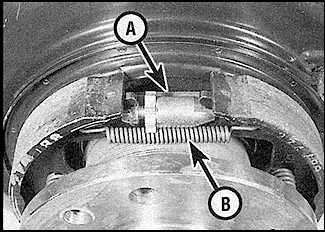

Регулятор ручного тормоза и пружина

11.7 Тормозные колодки ручного тормоза Opel Omega

А. Регулятор ручного тормоза

В. Пружина

Рычаг ручного тормоза

11.7 Тормозные колодки ручного тормоза Opel Omega

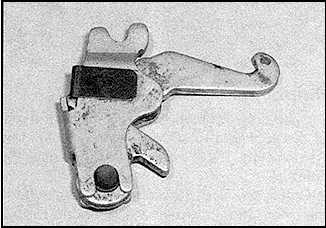

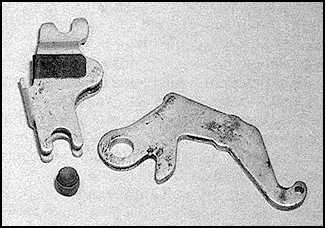

Элементы рычага ручного тормоза

11.7 Тормозные колодки ручного тормоза Opel Omega

Рычаг ручного тормоза в сборе

11.7 Тормозные колодки ручного тормоза Opel Omega

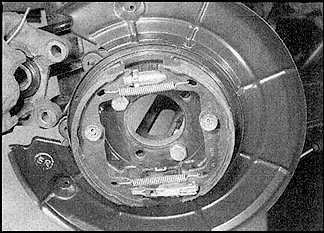

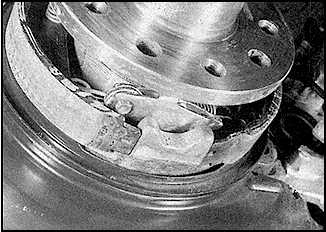

Механизм ручного тормоза в сборе

11.7 Тормозные колодки ручного тормоза Opel Omega

Осмотр

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите тормозные диски задних колес.
2. Очистите механизм тормоза от пыли и измерьте толщину фрикционного материала колодок. Если какая-либо из колодок подлежит замене, замените тормозные колодки на обоих колесах. Проверьте состояние тормозного барабана.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

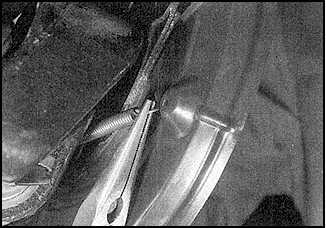

1. Отсоедините пружину и тросик от рычага ручного тормоза.

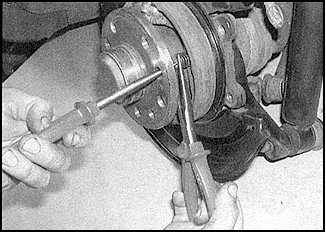

11.7 Тормозные колодки ручного тормоза Opel Omega 2. Снимите противошумовые пружины и крепежные винты. На поздних моделях надавите на колпачки пружин, поверните их на 90° и снимите вместе с пружинами.
3. Пометьте тормозные колодки и снимите их, отсоединив верхнюю и нижнюю возвратные пружины.

Установка

Предупреждение колодок высокотемпературной смазкой перед установкой.


ПОРЯДОК ВЫПОЛНЕНИЯ

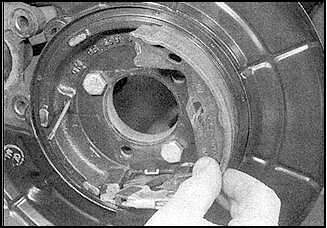

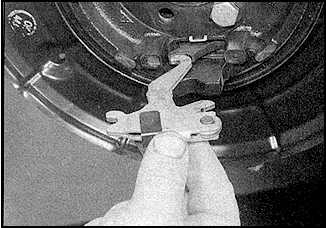

11.7 Тормозные колодки ручного тормоза Opel Omega 1. Установите рычаг на щиток тормоза.
11.7 Тормозные колодки ручного тормоза Opel Omega 2. Установите возвратную пружину.
11.7 Тормозные колодки ручного тормоза Opel Omega 3. Установите переднюю тормозную колодку.

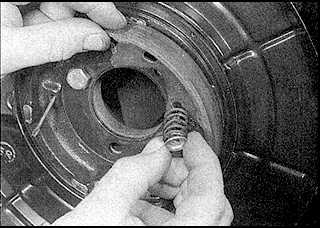

11.7 Тормозные колодки ручного тормоза Opel Omega 4. Установите пружину и колпачок.
11.7 Тормозные колодки ручного тормоза Opel Omega 5. Надавите на колпачок и поверните его.

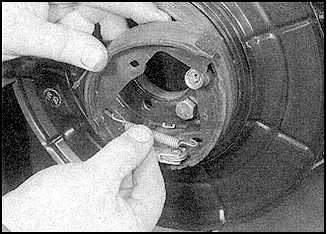

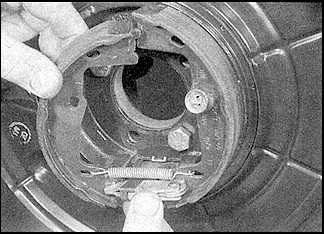

11.7 Тормозные колодки ручного тормоза Opel Omega 6. Установите заднюю тормозную колодку и нижнюю возвратную пружину.
11.7 Тормозные колодки ручного тормоза Opel Omega 7. Зацепите рычаг ручного тормоза за нижний край тормозной колодки.

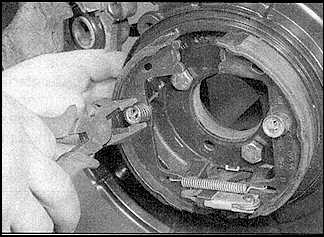

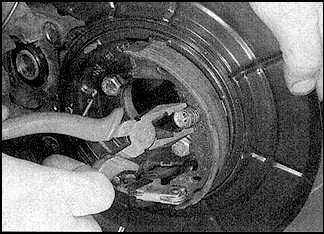

11.7 Тормозные колодки ручного тормоза Opel Omega 8. Установите прижимную пружину и колпачок.
11.7 Тормозные колодки ручного тормоза Opel Omega 9. Установите регулятор между колодками.

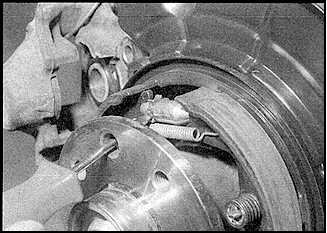

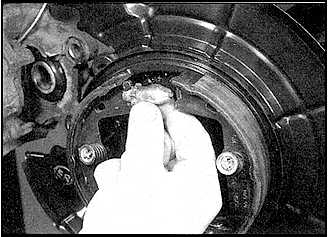

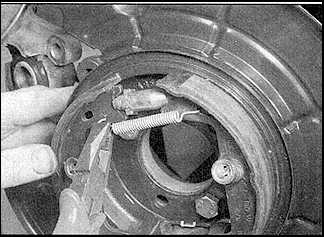

11.7 Тормозные колодки ручного тормоза Opel Omega 10. Установите верхнюю возвратную пружину.
11.7 Тормозные колодки ручного тормоза Opel Omega 11. Подкрутите регулировочную гайку для регулировки механизма ручного тормоза.
