5.3.9. Форсунки
Неисправные форсунки являются причиной сильного стука двигателя и впоследствии
повреждения подшипников.
Признаки неисправности форсунок:
– перебои зажигания;
– стук в одном или нескольких цилиндрах;
– двигатель перегревается;
– падение мощности двигателя, высокое потребление топлива;
– слишком темный выхлопной дым.
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ |
Включите двигатель на холостые обороты и по порядку
отпустите накидные гайки накалов впрыска. Если при отпускании какой-либо
гайки стук исчезнет, значит, найдена неисправная форсунка. |
|
Форсунки также можно проверить с помощью специального прибора (в условиях мастерской).
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите кожух двигателя и приемную
трубу глушителя над форсунками. |
2. Снимите с держателя головки цилиндров
вакуумный трубопровод усилителя тормоза. |
3. Снимите впускной коллектор. |
4. Прочистите трубопроводы впрыска
методом холодной чистки. |
|

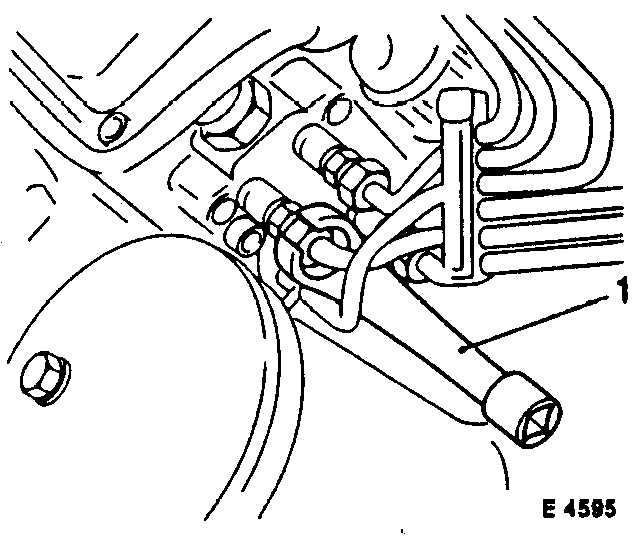

5. Снимите все трубопроводы (1)
впрыска, освободив для этого накидные гайки на форсунках и ТНВД с
помощью гаечного ключа, например, HAZET 4550. |
Предупреждение
форму изгиба трубопроводов. Наденьте подходящие защитные колпачки
на форсунки и ТНВД, чтобы избежать попадания грязи.
|
|

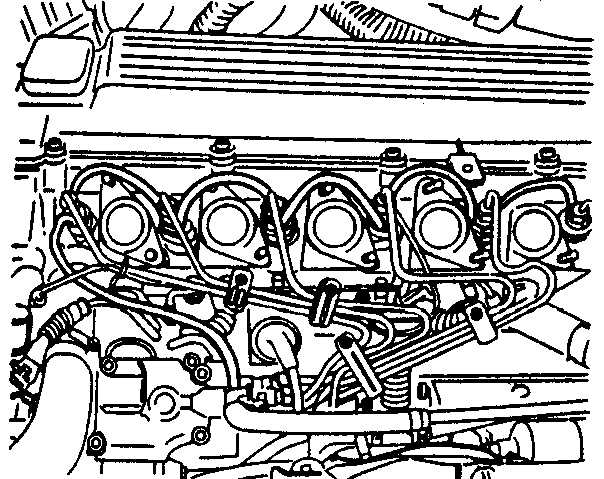

6. Если будут сняты удерживающие
зажимы трубопроводов впрыска, заранее пометьте их расположение. |
7. Осторожно снимите возвратный
трубопровод с форсунок. |
8. Снимите форсунки с помощью ключа
27 мм, например, HAZET 4555-1. |
9. Снизу форсунки защитите от грязи
защитными колпачками. |
Предупреждение
этом внимание на то, чтобы форсунки не упали. Кроме того, отсоедините
от форсунок 4-го цилиндра соединительный элемент кабеля для встроенного
датчика момента начала впрыска. Все форсунки установите в прежнее
положение.
|
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Затяните форсунки с усилием 65 Н.м. |
2. Закрепите трубопроводы впрыска с усилием
25 Н.м. |
3. Наденьте возвратный трубопровод. |
4. Подсоедините кабель вместе с датчиком момента
начала впрыска на форсунку 4-го цилиндра. |
5. Если сняты, установите удерживающие зажимы
соответственно маркировке. |
6. Установите вакуумный трубопровод для усилителя
тормоза на держатель головки цилиндров. |
7. Установите впускной коллектор. |
8. Запустите двигатель, проверьте систему питания
на герметичность. |
9. Если двигатель не заводится, прокачайте систему
питания. |
|
