5.1.15. Многопоточная система подачи воздуха

ОБЩИЕ СВЕДЕНИЯ

Эта система служит для увеличения мощности двигателя при любых оборотах двигателя. Система состоит из предварительной камеры и двух заслонок, одна из которых установлена в воздухозаборном патрубке, а вторая – в верхней секции впускного коллектора. Положение заслонок регулируется электронным блоком управления в зависимости от скорости работы двигателя.

Для тестирования и проверки системы необходимо обратиться к специалистам.

СОЛЕНОИД ЗАСЛОНКИ, УСТАНОВЛЕННОЙ В ВОЗДУХОЗАБОРНОМ ПАТРУБКЕ

Соленоид расположен в задней части предварительной камеры.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

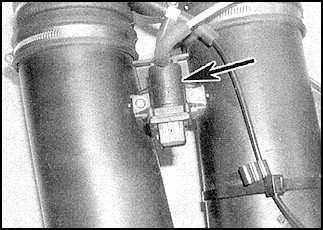

5.1.15 Многопоточная система подачи воздуха Opel Omega 1. Отсоедините разъем подключения соленоида и отсоедините вакуумные трубки. Открутите крепежные винты и снимите соленоид (указан стрелкой).
2. Установка проводится в последовательности, обратной снятию.

ЗАСЛОНКА, РАСПОЛОЖЕННАЯ В ВОЗДУХОЗАБОРНОМ ПАТРУБКЕ

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините шланг регулятора скорости холостого хода от воздухозаборного патрубка.
2. Снимите патрубки.
3. Отсоедините вакуумный шланг от диафрагмы заслонки.

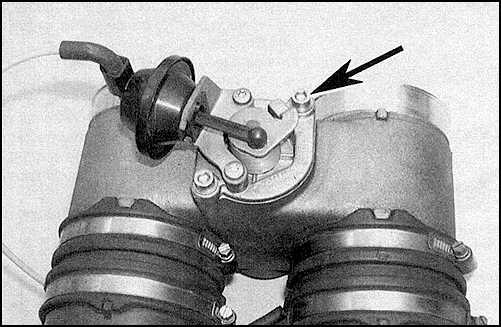

5.1.15 Многопоточная система подачи воздуха Opel Omega 4. Открутите крепежные винты и снимите заслонку (винт указан стрелкой).
5. Установка проводится в последовательности, обратной снятию.

СОЛЕНОИД ЗАСЛОНКИ, УСТАНОВЛЕННОЙ ВО ВПУСКНОМ КОЛЛЕКТОРЕ

Соленоид расположен на левой задней части впускного коллектора.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

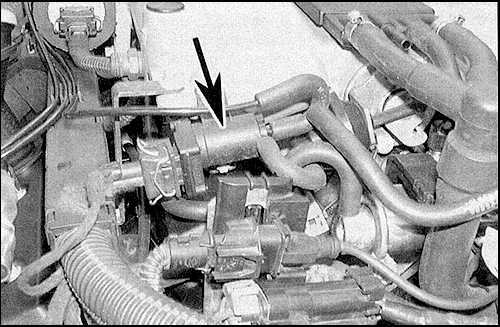

5.1.15 Многопоточная система подачи воздуха Opel Omega 1. Отсоедините разъем подключения соленоида, отсоедините вакуумные трубки. Открутите крепежные винты и снимите соленоид (указан стрелкой).
2. Установка проводится в последовательности, обратной снятию.

ЗАСЛОНКА, РАСПОЛОЖЕННАЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите верхнюю секцию впускного коллектора.

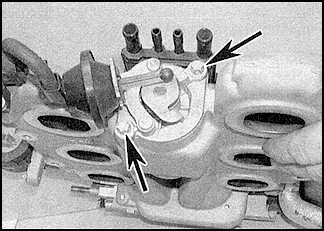

5.1.15 Многопоточная система подачи воздуха Opel Omega 2. Отсоедините вакуумный шланг от диафрагмы заслонки. Открутите крепежные болты (указаны стрелками) и снимите заслонку.
3. Установка проводится в последовательности, обратной снятию.

ПРЕДВАРИТЕЛЬНАЯ КАМЕРА

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите датчик потока воздуха.
2. Снимите воздухозаборные патрубки.
3. Отсоедините разъем подключения и вакуумный шланг от соленоида заслонки.

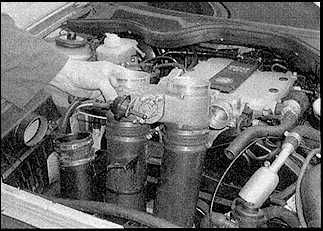

5.1.15 Многопоточная система подачи воздуха Opel Omega 4. Открутите крепежные гайки и снимите камеру.
5. Установка проводится в последовательности, обратной снятию.
