Опель Омега. Крышка головки блока цилиндров



Опель Омега. Крышка головки блока цилиндров

3.5.6. Крышка головки блока цилиндров

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

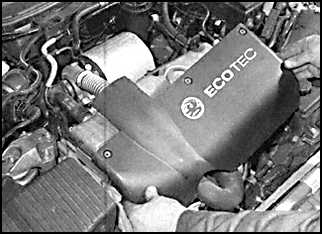

3.5.6 Крышка головки блока цилиндров Opel Omega 1. Отвинтите винты и снимите пластиковый защитный кожух с верхней части крышки головки.

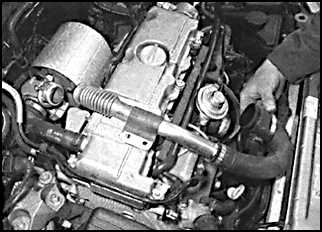

2. Ослабьте хомут и отсоедините шланг вентиляции картера.
3.5.6 Крышка головки блока цилиндров Opel Omega 3. На двигателях турбо ослабьте зажим, крепящий металлическую трубу к турбонагнетателю и зажим, крепящий впускной канал к коллектору. Отвинтите два болта и снимите сборку трубочки от двигателя вместе с кольцевым уплотнением, которое установлено между трубой и турбонагнетателем.
4. Теперь отсоедините шланги подачи топлива с правого конца крышки головки и отсоедините провода от свечей накаливания. Отвинтите болт, крепящий жгут проводов впускного коллектора к крышке головки.
3.5.6 Крышка головки блока цилиндров Opel Omega 5. Отвинтите болты и снимите крышку головки (болт указан стрелкой).

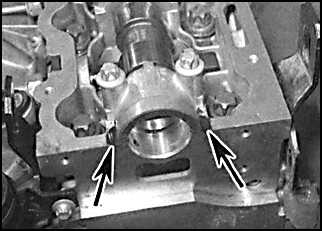

Места нанесения герметика на крышку головки блока цилиндров

3.5.6 Крышка головки блока цилиндров Opel Omega
Места нанесения герметика указаны стрелками.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
3.5.6 Крышка головки блока цилиндров Opel Omega 1. Проверьте, что сопрягаемые поверхности крышки головки и головки блока цилиндров, чистые и сухие. Установите прокладку на крышку головки блока цилиндров.

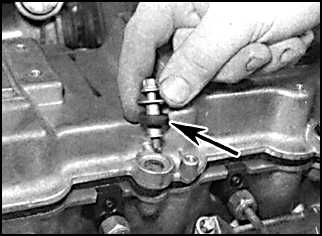

2. Установите уплотнительные шайбы в гнезда под болты крепления крышки головки.

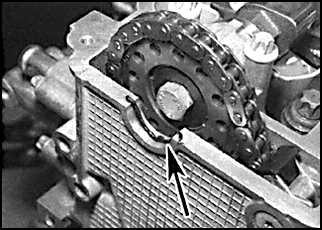

3.5.6 Крышка головки блока цилиндров Opel Omega 3. Нанесите тонкий слой герметика на цилиндрическую поверхность (указана стрелкой) с левой стороны крышки головки и головки блока цилиндров.
4. Установите крышку головки и затяните болты крепления требуемым моментом.
5. Подсоедините шланги подачи топлива и электрические разъемы и подсоедините шланг вентиляции картера.
6. На моделях турбо установите впускной канал, используя новое уплотнительное кольцо.
7. Установите защитное пластиковое покрытие на крышку головки и закрепите болтами.
