3.3.8. Натяжитель ремня, звездочки и промежуточные шкивы

ОБЩИЕ СВЕДЕНИЯ

ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ

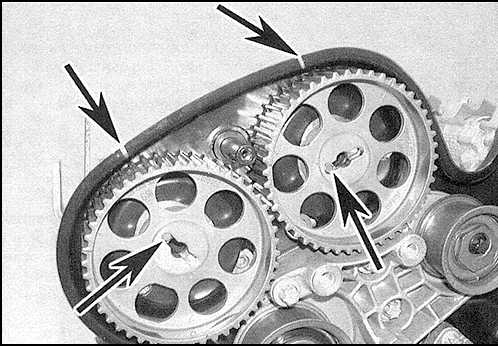

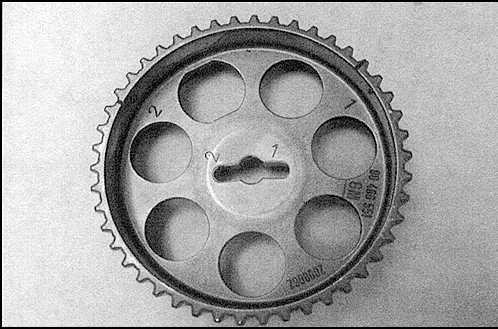

Звездочка распределительного вала правой головки цилиндров

3.3.8 Натяжитель ремня, звездочки и промежуточные шкивы Opel Omega

Установочный штифт вала выпускных клапанов должен входить в прорезь 1, а штифт вала впускных клапанов – в прорезь 2.

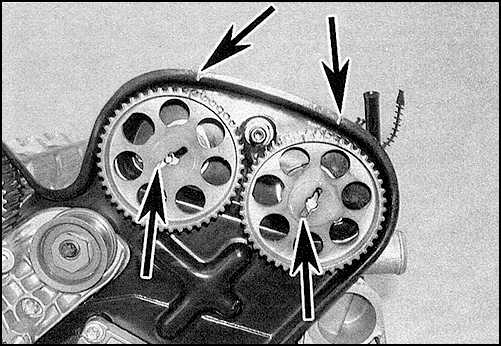

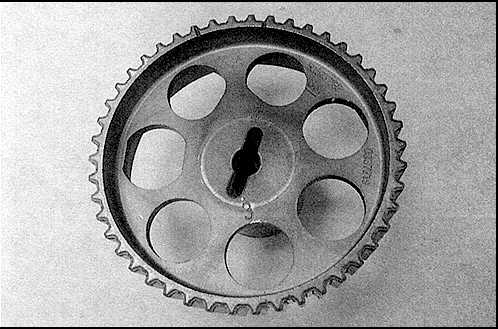

Звездочка распределительного вала левой головки цилиндров

Установочный штифт вала выпускных клапанов должен входить в прорезь 4, а штифт вала впускных клапанов – в прорезь 3.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите газораспределительный ремень. Поверните коленчатый вал приблизительно на 60° назад. Таким образом, снижается вероятность соприкосновения клапанов с поршнями.

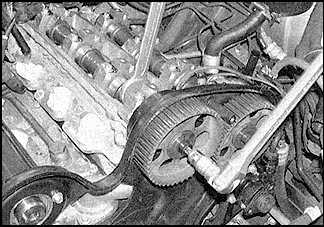

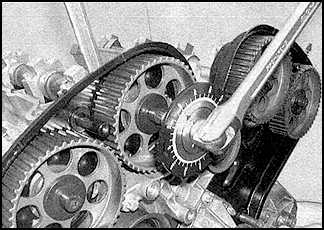

	2. Застопорите звездочку распределительного вала при помощи самодельного инструмента.

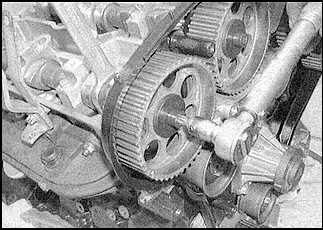

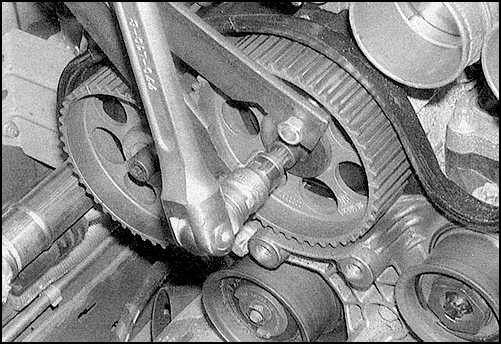

	3. Застопорите распределительный вал снимаемой звездочки при помощи гаечного ключа.
	4. Вывинтите болт звездочки.

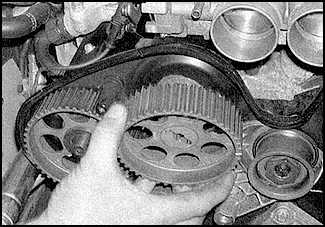

	5. Снимите звездочку.
6. Аналогичным способом снимите остальные звездочки.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте и, при необходимости, замените сальники распределительных валов.
2. Звездочки распределительных валов правой головки цилиндров имеют маркировку 1 и 2, а звездочки распределительных валов левой головки цилиндров – маркировку 3 и 4 (см. рис. Звездочка распределительного вала правой головки цилиндров и рис. Звездочка распределительного вала левой головки цилиндров). Звездочки обоих валов на каждой головке одинаковы. На каждой звездочке имеется две метки. Таблица по использованию этих меток приведена ниже.

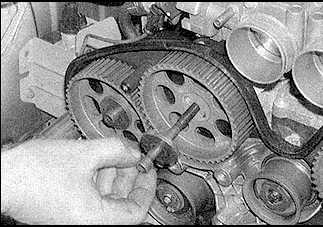

	3. Установите звездочки. Установочные штифты должны быть вставлены в соответствующие прорези (указаны стрелками).
	4. Вставьте болты. Соответствующие синхронизационные метки должны быть совмещены с прорезями в крышке (указаны стрелками).
	5. Затяните болты до необходимого момента затяжки.
	6. Дотяните болты на необходимый угол.
7. Установите газораспределительный ремень и внешнюю крышку.

Звездочки распределительного вала	Метка, которую необходимо использовать
выпускных клапанов правой головки цилиндров	1
впускных клапанов правой головки цилиндров	2
впускных клапанов левой головки цилиндров	3
выпускных клапанов левой головки цилиндров	4

ЗВЕЗДОЧКА КОЛЕНЧАТОГО ВАЛА

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите газораспределительный ремень.

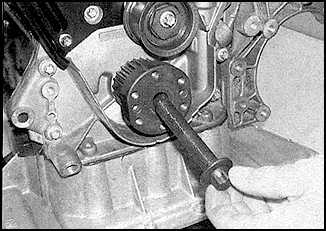

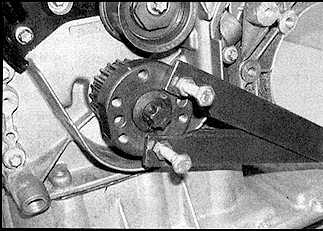

	2. Застопорите коленчатый вал.
	3. Выкрутите болт.

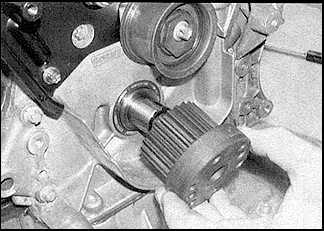

	4. Снимите звездочку.

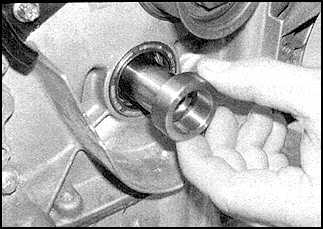

	5. Снимите втулку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осмотрите сальник вала и при необходимости замените его.

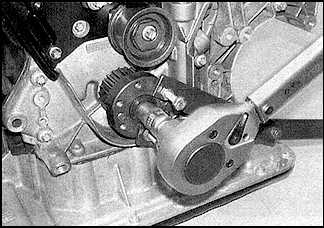

	2. Вставьте сегментную шпонку, наденьте звездочку и затяните болт до необходимого момента затяжки.

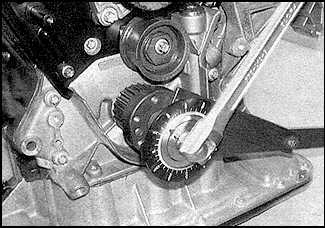

	3. Дотяните болт на необходимый угол.

ШКИВ НАТЯЖИТЕЛЯ И ВЕРХНИЙ НАПРАВЛЯЮЩИЙ ШКИВ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите газораспределительный ремень.

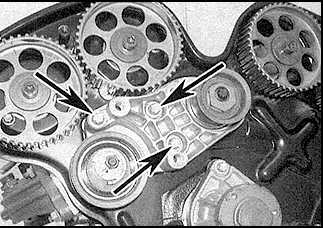

	2. Выкрутите болты (указаны стрелками) кронштейна шкивов.

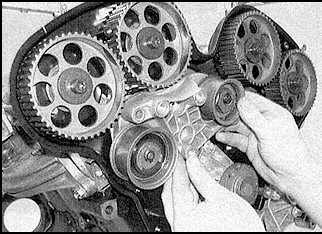

	3. Снимите кронштейн шкивов.

Установка

Установите кронштейн шкивов и затяните болты.

НИЖНИЙ НАПРАВЛЯЮЩИЙ ШКИВ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите газораспределительный ремень.

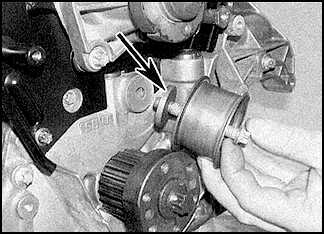

	2. Выкрутите болт (указан стрелкой) и снимите шкив.

Установка

Установка проводится в последовательности, обратной снятию.
