7.3.8. Электрические элементы управления коробкой передач

ОБЩИЕ СВЕДЕНИЯ

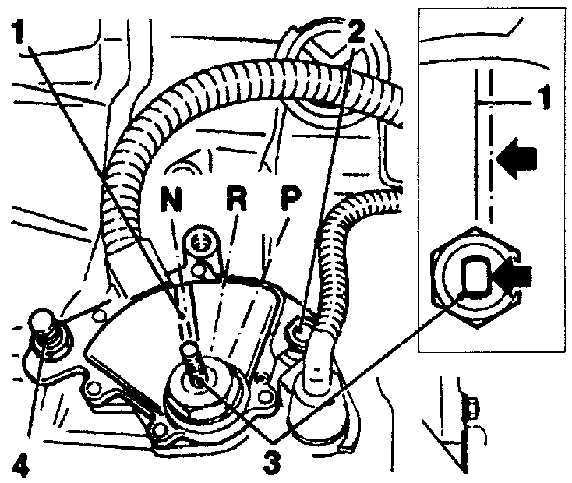

Блокиратор стартера и включатель фонарей заднего хода

7.3.8 Электрические элементы управления коробкой передач Opel Vectra B
1. Маркировка
2. Болт
3. Вал механизма выбора передач
4. Болт

Блокиратор стартера и включатель фонаря заднего хода

Блокиратор стартера и включатель фонарей заднего хода включает фонари заднего хода при установке механизма выбора передач в соответствующее положение и предотвращает запуск двигателя, когда включена любая передача.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите рычаг селектора в положение N.
2. Для доступа к выключателю снимите аккумулятор и опору аккумулятора.
3. Снимите трос селектора с рычага выбора передач на коробке передач. Отвинтите гайку и снимите рычаг с вала механизма выбора передач.
4. Отсоедините электрический разъем выключателя, расположенный на проводах.
5. На двигателе 1,8 и 2,0 л извлеките щуп для измерения уровня масла в коробке передач, отвинтите гайку и снимите трубу щупа.
6. Отвинтите гайку с вала выбора передач.
7. Отвинтите болт крепления пластины выключателя и извлеките выключатель из моторного отсека.
8. Установка производится в последовательности, обратной снятию. При этом необходимо произвести регулировку выключателя.

Регулировка


Предупреждение проверьте, что трос селектора правильно отрегулирован.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите рычаг селектора в положение N.
2. Для доступа к выключателю снимите аккумулятор и опору аккумулятора.
3. Снимите трос селектора с рычага выбора передач на коробке передач. Отвинтите гайку и снимите рычаг с вала механизма выбора передач.
4. На коробке передач, установленной в нейтральное положение, шайбы на валу механизма выбора передач должны быть параллельны маркировке на корпусе выключателя (см. рис. Блокиратор стартера и включатель фонарей заднего хода). Если необходимо произвести регулировку, ослабьте болты крепления корпуса выключателя и поворачивайте выключатель в требуемое положение.
5. Установите рычаг выбора передач и закрепите гайкой. Подсоедините трос селектора к рычагу и закрепите скобой.
6. Установите аккумулятор и проверьте работу выключателя.
