Опель Вектра B. Система выпуска отработанных газов

Система выпуска отработанных газов состоит из приемной выхлопной трубы, дополнительного и основного глушителя. В автомобилях с системой очистки выхлопных газов вместо дополнительного глушителя установлен катализатор. Все элементы системы имеют разборные соединения и могут быть заменены по отдельности. Приемная выхлопная труба имеет дополнительное крепление к кузову автомобиля.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

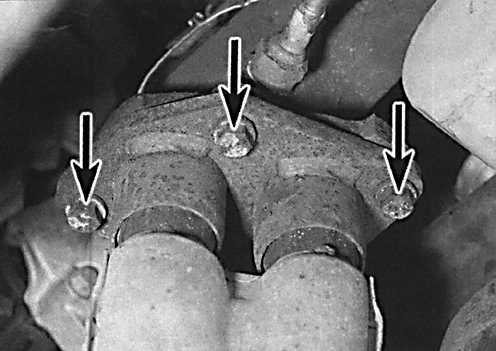

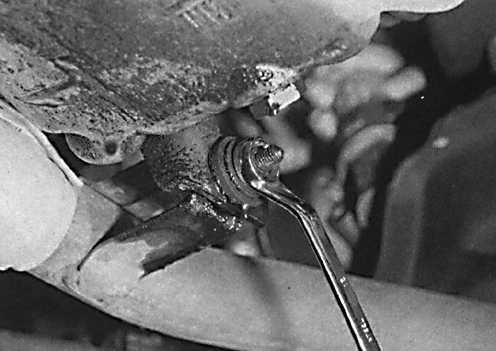

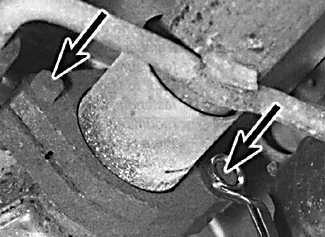

1. Установите автомобиль над смотровой ямой. Приемная выхлопная труба двигателей SOCH 1,6 л 2. Отвинтите и снимите болты и пружины, крепящие передний фланец передней приемной выхлопной трубы к коллектору. 3. Отвинтите болты, крепящие приемную выхлопную трубу к промежуточной трубе, и извлеките приемную выхлопную трубу из-под автомобиля. Приемная выхлопная труба двигателей DOCH 1,6 л 4. Вывинтите болты крепления (указаны стрелками) переднего фланца приемной выхлопной трубы к коллектору. 5. Отвинтите крепление приемной выхлопной трубы к кронштейну кузова. Отвинтите болты крепления приемной выхлопной трубы к промежуточной трубе и извлеките приемную выхлопную трубу из-под автомобиля. Приемная выхлопная труба на моделях с двигателями 1,8 и 2,0 л 6. Отсоедините электрический разъем датчика кислорода, расположенный на проводах датчика. Освободите электропроводку датчика от скоб крепления для того, чтобы датчик можно было снять с приемной выхлопной трубой. 7. Отвинтите болты крепления приемной выхлопной трубы к коллектору. 8. Отвинтите гайку крепления приемной выхлопной трубы к кронштейну кузова. 9. Отвинтите болты крепления приемной выхлопной трубы к промежуточной трубе и извлеките приемную выхлопную трубу из-под автомобиля. Катализатор 10. Отвинтите и снимите болты и пружины, крепящие катализатор к приемной выхлопной трубе и болты, крепящие катализатор к промежуточной трубе. Извлеките катализатор из-под автомобиля. Промежуточная труба моделей с двигателями SOCH 1,6 л 11. Отвинтите болты, крепящие промежуточную трубу к приемной выхлопной трубе и ослабьте зажим, крепящий промежуточную трубу к выхлопной трубе. 12. Снимите промежуточную трубу с резиновых подвесок и извлеките ее из-под автомобиля. Промежуточная труба моделей с двигателями DOCH 1,6, 1,8 и 2,0 л 13. Отвинтите и снимите болты и пружины (указаны стрелками), крепящие промежуточную трубу к выхлопной трубе. 14. Отвинтите болты крепления (указаны стрелками) промежуточной трубы к передней трубе. 15. Освободите промежуточную трубу от резиновых подвесок и извлеките ее из-под автомобиля. Выхлопная труба 16. Отвинтите и снимите болты и пружины или ослабьте зажим, крепящий выхлопную трубу к промежуточной трубе. 17. Освободите выхлопную трубу от резиновых подвесок и извлеките из-под автомобиля.
