16.40. Наконечники рулевой тяги

ОБЩИЕ СВЕДЕНИЯ

Предупреждение рулевой тяги необходимо использовать съемник шаровых шарниров. При установке необходимо использовать новую самоконтрящуюся гайку крепления шарового шарнира наконечника рулевой тяги.

Снятие

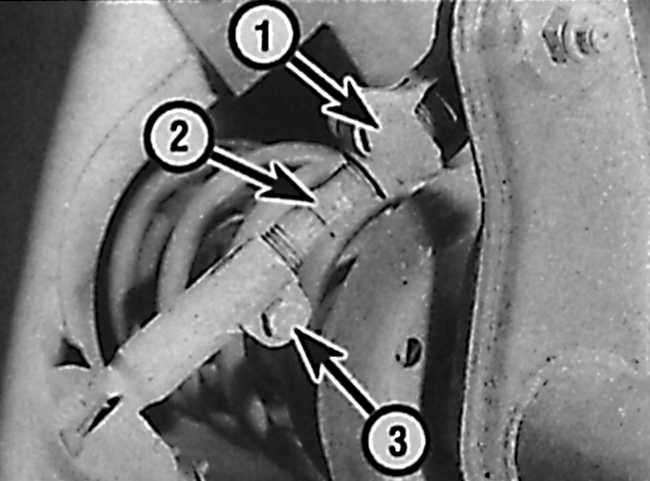

Вид снизу на наконечник рулевой тяги

17.40 Наконечники рулевой тяги Opel Vectra A

1 – зажимной болт наконечника рулевой тяги;
2 – резьбовой регулятор рулевой тяги;
3 – зажимной болт рулевой тяги

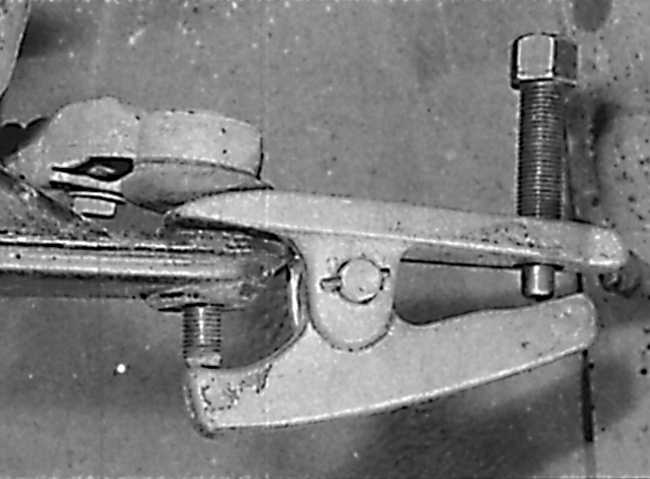

Снятие шарового шарнира наконечника рулевой тяги со стойки передней подвески

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При наличии снимите колпак колеса, затем ослабьте болты крепления переднего колеса. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и закрепите на подставках. Снимите соответствующее переднее колесо.

2. Ослабьте болт, зажимающий наконечник рулевой тяги к резьбовому регулятору рулевой тяги (см. рис. Вид снизу на наконечник рулевой тяги).

3. Отвинтите самоконтрящуюся гайку, крепящую шаровой шарнир наконечника рулевой тяги к стойке передней подвески.

4. Используя съемник шаровых шарниров, извлеките цапфу шарового шарнира наконечника рулевой тяги со стойки передней подвески (см. рис. Снятие шарового шарнира наконечника рулевой тяги со стойки передней подвески).

5. Используя краску или липкую ленту, отметьте расположение наконечника рулевой тяги на резьбовом регуляторе. Также можно посчитать число витков резьбы на выступающей части резьбового регулятора. Отвинтите наконечник с рулевой тяги.

6. Наконечник правой рулевой тяги промаркирован буквой R, а наконечник левой рулевой тяги не имеет маркировки.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Навинтите наконечник рулевой тяги на резьбовой регулятор в то же положение, что и перед снятием.

2. Установите цапфу шарового шарнира наконечника рулевой тяги на стойку передней подвески и закрепите новой самоконтрящейся гайкой, затянув ее требуемым моментом.

3. Затяните болт, зажимающий наконечник рулевой тяги.

4. Установите колесо и опустите автомобиль на землю. Затяните болты крепления колеса требуемым моментом.

5. Проверьте и, при необходимости, отрегулируйте углы установки передних колес.
