Опель Вектра А. Ремонт рулевой колонки



Опель Вектра А. Ремонт рулевой колонки

16.33. Ремонт рулевой колонки

Рулевая колонка без регулировки угла наклона

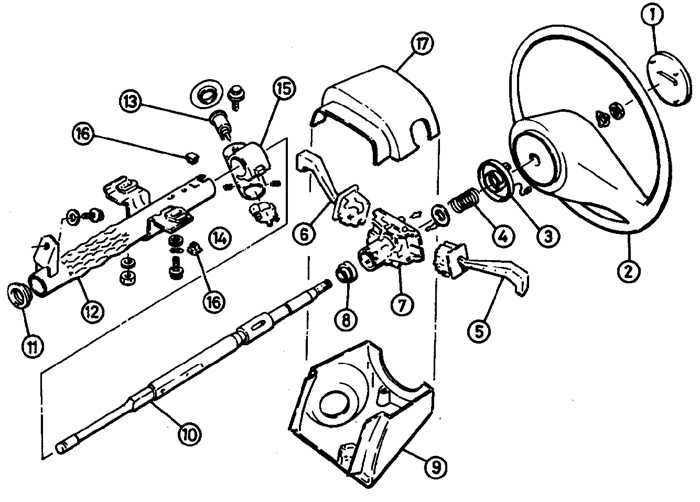

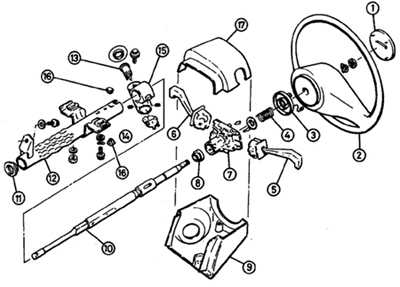

Элементы рулевой колонки без регулировки угла наклона
17.33 Ремонт рулевой колонки Opel Vectra A
1 – кнопка звукового сигнала;
2 – рулевое колесо;
3 – узел кулачка;
4 – пружина;
5 – переключатель освещения и поворотов;
6 – переключатель стеклоомывателя и стеклоочистителя;
7 – держатель переключателей;
8 – подшипник;
9 – нижний кожух рулевой колонки;
10 – рулевой вал;
11 – центрирующая пластиковая шайба;
12 – труба рулевой колонки;
13 – цилиндр замка зажигания;
14 – замок зажигания;
15 – кожух замка зажигания;
16 – предохранители держателя переключателей;
17 – верхний кожух рулевой колонки

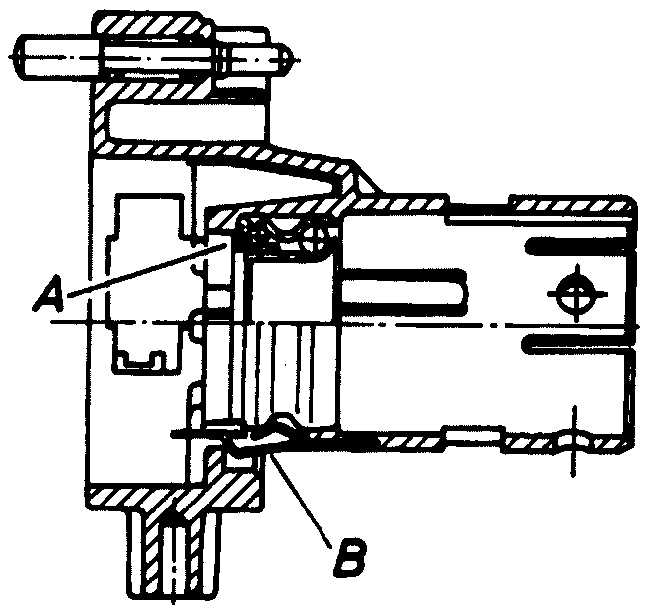

Кожух замка зажигания
17.33 Ремонт рулевой колонки Opel Vectra A

А – упорная шайба;
В – фиксирующая пружин


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите рулевую колонку с автомобиля.
2. Используя лезвие отвертки как рычаг, освободите фиксаторы кожуха замка зажигания, затем поверните кожух против часовой стрелки и снимите его с рулевой колонки (см. рис. Элементы рулевой колонки без регулировки угла наклона).
3. Для снятия подшипника с кожуха замка зажигания освободите два фиксатора подшипника и, используя трубчатую оправку, установленную на наружное кольцо подшипника, выбейте подшипник. При установке нового подшипника проверьте, что упорная шайба и фиксирующая пружина правильно установлены (см. рис. Кожух замка зажигания).
4. Отвинтите винты с потайной головкой и снимите кожух замка зажигания. Не снимайте одновременно выключатель и цилиндр замка зажигания для того, чтобы сохранить их взаимное расположение.
5. Если рулевая колонка установлена в автомобиле, вывинтите верхний зажимной болт крепления эластичной муфты к рулевому валу.
6. Извлеките рулевой вал из рулевой колонки.
7. Временно установите пластиковую центровочную шайбу в нижней части трубы рулевой колонки.
8. Установите рулевой вал в трубу рулевой колонки. Если рулевая колонка установлена в автомобиле, соедините рулевой вал с эластичной муфтой и ввинтите верхний зажимной болт крепления эластичной муфты, но не затягивайте его окончательно.
9. Установите замок зажигания и закрепите его винтами с потайной головкой.
10. Установите кожух замка зажигания с новыми фиксаторами.
11. Если рулевая колонка установлена в автомобиле, переместите рулевой вал вверх до упора и затяните зажимной болт крепления эластичной муфты. Проверьте, что передние колеса автомобиля установле ны в положение для движения прямо вперед, а верхний болт крепления эластичной муфты расположен в горизонтальном положении.
12. Дальнейшая сборка производится в последовательности, обратной разборке. Установите рулевое колесо.

Рулевая колонка с регулировкой угла наклона


Предупреждение новые срезаемые болты для крепления кожуха замка зажигания.

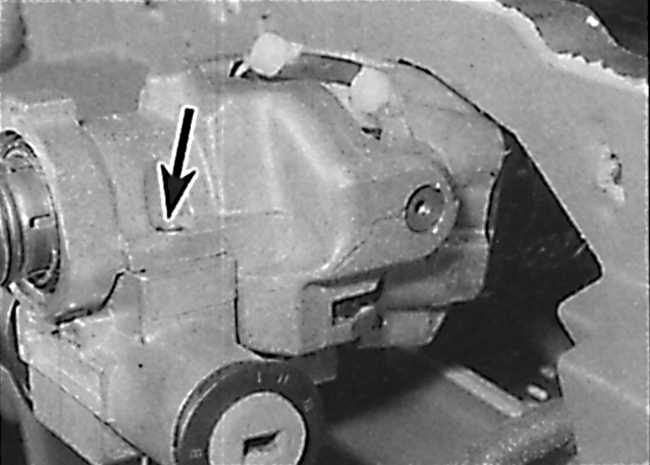

Расположение болта со срезаемого головкой, крепящего кожух замка зажигания на рулевой колонке с регулировкой угла наклона
17.33 Ремонт рулевой колонки Opel Vectra A

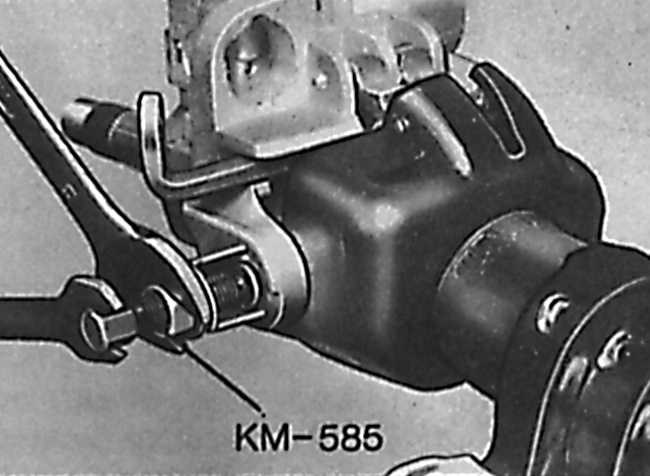

Использование специального инструмента КМ-585 для извлечения штифтов крепления корпуса подшипника на рулевой колонке с регулировкой угла наклона
17.33 Ремонт рулевой колонки Opel Vectra A

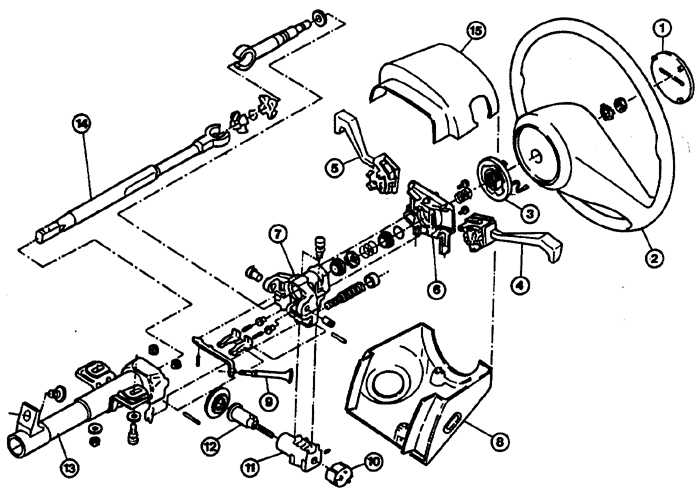

Элементы рулевой колонки с регулировкой угла наклона
17.33 Ремонт рулевой колонки Opel Vectra A


1 – кнопка звукового сигнала;
2 – рулевое колесо;
3 – узел кулачка;
4 – переключатель освещения и поворотов;
5 – переключатель стеклоомывателя и стеклоочистителя;
6 – держатель переключателей;
7 – корпус подшипника;
8 – нижний кожух рулевой колонки;
9 – рычаг регулятора угла наклона;
10 – замок зажигания;
11 – кожух замка;
12 – цилиндр замка зажигания;
13 – труба рулевой колонки;
14 – рулевой вал;
15 – верхний кожух рулевой колонки

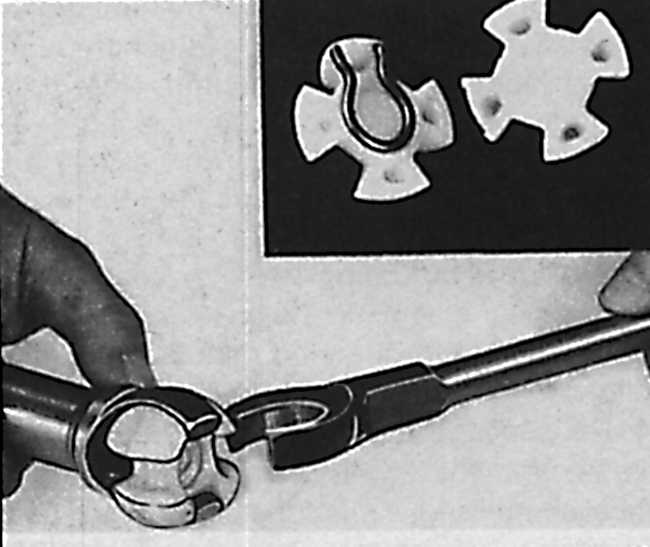

Универсальный шарнир рулевого вала рулевой колонки с регулировкой угла наклона. Расположение пружинной шайбы
17.33 Ремонт рулевой колонки Opel Vectra A




ПОРЯДОК ВЫПОЛНЕНИЯ
1. При необходимости снимите рулевую колонку.
2. Соблюдая осторожность и используя лезвие отвертки как рычаг, снимите пружину регулятора угла наклона рулевой колонки.
3. Вывинтите два винта с потайной головкой, крепящие замок зажигания к кожуху.
4. Кожух замка зажигания крепится к корпусу подшипника двумя болтами со срезаемыми головками, которые необходимо накернить, высверлить и вывинтить, используя специальный съемник для вывинчивания болтов со срезаемыми головками (см. рис. Расположение болта со срезаемого головкой, крепящего кожух замка зажигания на рулевой колонке с регулировкой угла наклона).
5. Для замены кольца верхнего подшипника рулевой колонки снимите стопорное кольцо, нажимные кольца и пружину. Для снятия стопорного кольца необходимо сжать пружину. Соблюдайте осторожность при снятии стопорного кольца, так как пружина находится в сжатом состоянии.
6. Перед снятием корпуса подшипника с рулевой колонки, используя гайку и болт, извлеките штифты. Для извлечения штифтов желательно использовать специальный инструмент Opel КМ-585 (см. рис. Использование специального инструмента КМ-585 для извлечения штифтов крепления корпуса подшипника на рулевой колонке с регулировкой угла наклона ).
7. Используя молоток и выколотку, снимите кольцо нижнего подшипника рулевой колонки. Установите новое кольцо нижнего подшипника на рулевой вал.
8. Остальные кольца подшипников рулевой колонки можно заменить только вместе с кожухом.
9. При необходимости снимите универсальный шарнир рулевого вала и фиксаторы механизма регулировки угла наклона.
10. Сборка производится в последовательности, обратной разборке с учетом следующих моментов (см. рис. Элементы рулевой колонки с регулировкой угла наклона).
11. При установке универсального шарнира рулевого вала имейте в виду, что пружинные скобы должны располагаться в углублениях шарнира (см. рис. Универсальный шарнир рулевого вала рулевой колонки с регулировкой угла наклона. Расположение пружинной шайбы).
12. В случае если производилось разделение кожуха замка и корпуса подшипника, используя соответствующий метчик, прочистите отверстия под болт крепления. На резьбу болтов со срезаемой головкой нанесите тонкий слой средства, препятству ющего отвинчиванию болтов, и ввинтите и затяните болты так, чтобы срезались головки болтов.
13. Установите штифты, крепящие корпус подшипника и зачеканьте каждый штифт кернером в трех местах равномерно по окружности.
14. При замене подшипников проверьте, что зазоры между корпусом подшипниками и упорами одинаковые с двух сторон подшипника.
