Опель Вектра А. Замена подшипника переднего колеса



Опель Вектра А. Замена подшипника переднего колеса

16.3. Замена подшипника переднего колеса

Снятие

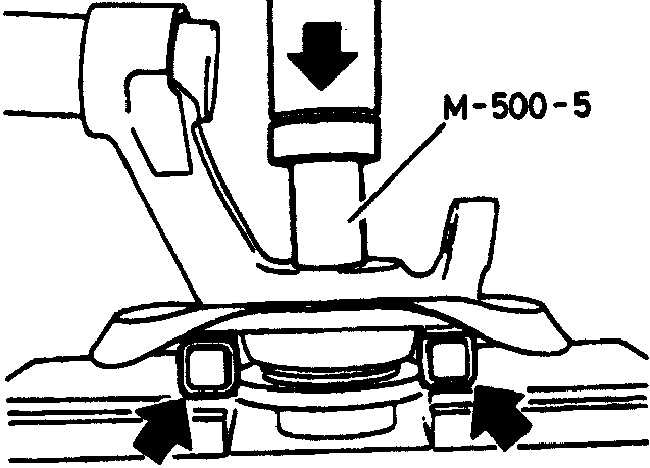

Выдавливание ступицы переднего колеса с подшипника
17.3 Замена подшипника переднего колеса Opel Vectra A

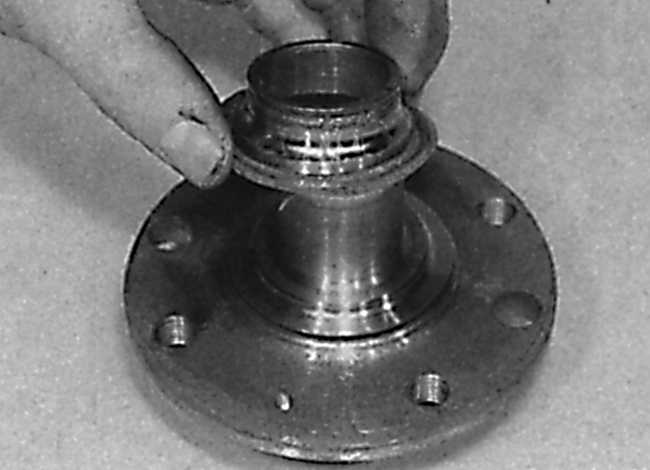

Снятие внутреннего кольцо подшипника со ступицы
17.3 Замена подшипника переднего колеса Opel Vectra A

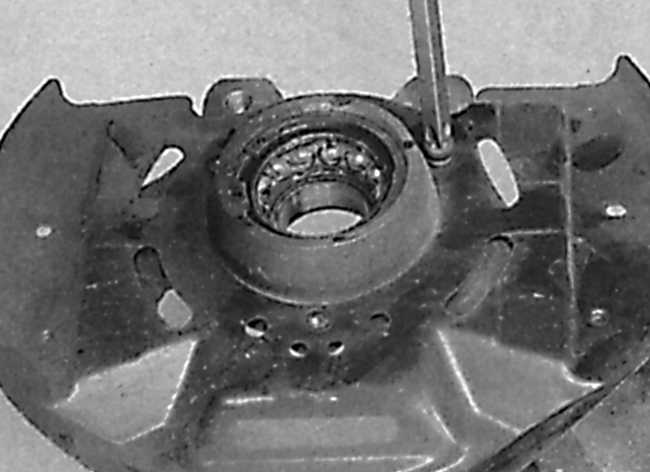

Отвинчивание винта крепления защитного щита тормозного диска
17.3 Замена подшипника переднего колеса Opel Vectra A

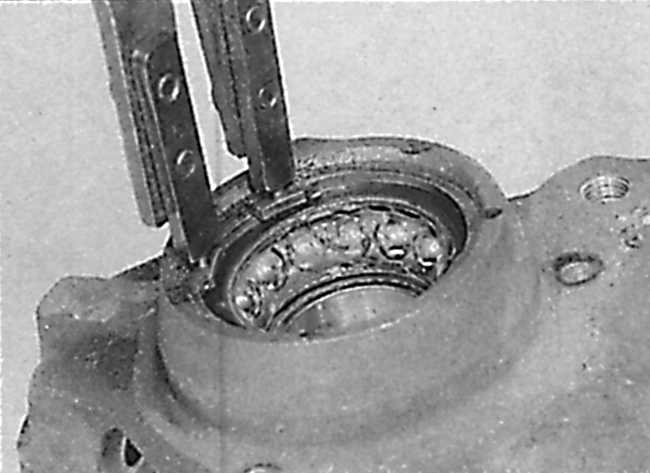

Снятие стопорного кольца, крепящего наружное кольцо подшипника
17.3 Замена подшипника переднего колеса Opel Vectra A

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите стойку передней подвески вместе с поворотным кулаком.
2. Отвинтите винт и снимите со ступицы тормозной диск.
3. Для извлечения ступицы из поворотного кулака используйте пресс и трубчатую оправку соответствующего диаметра. Установите поворотный кулак на стальные стержни внутренней стороной вверх и, используя металлическую оправку, выдавите ступицу из подшипников ступицы (см. рис. Выдавливание ступицы переднего колеса с подшипника).
4. Используя съемник, снимите внутреннее кольцо подшипника со ступицы (см. рис.Снятие внутреннего кольцо подшипника со ступицы).
5. Отвинтите три винта и снимите защитный щит тормозного диска с поворотного кулака (см. рис. Отвинчивание винта крепления защитного щита тормозного диска).
6. Снимите с поворотного кулака стопорные кольца, крепящие наружное кольцо подшипника (см. рис. Снятие стопорного кольца, крепящего наружное кольцо подшипника).
7. Опирая внутреннюю часть поворотного кулака на подставки и используя трубчатую оправку соответствующего диаметра, выдавите наружное кольцо подшипника из поворотного кулака.

Установка

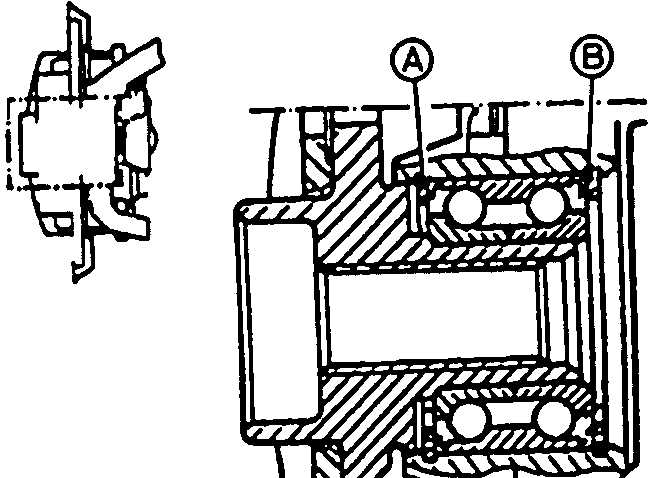

Расположение подшипника ступицы переднего колеса
17.3 Замена подшипника переднего колеса Opel Vectra A
А – внешнее стопорное кольцо подшипника;
В – внутреннее стопорное кольцо подшипника

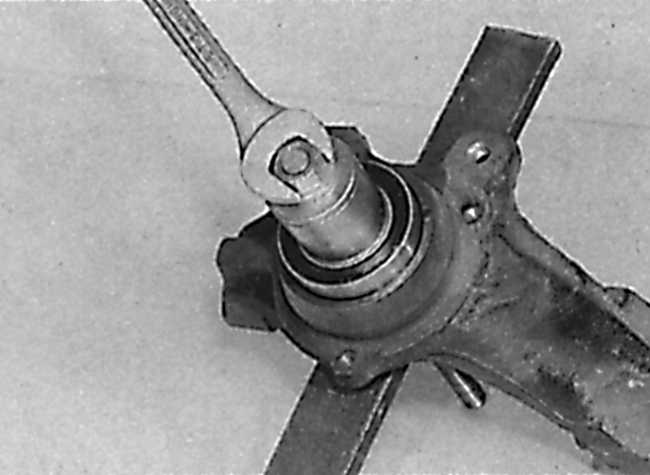

Установка подшипника ступицы переднего колеса с использова нием трубчатой оправки, гайки, болта и шайб соответствующего диаметра
17.3 Замена подшипника переднего колеса Opel Vectra A

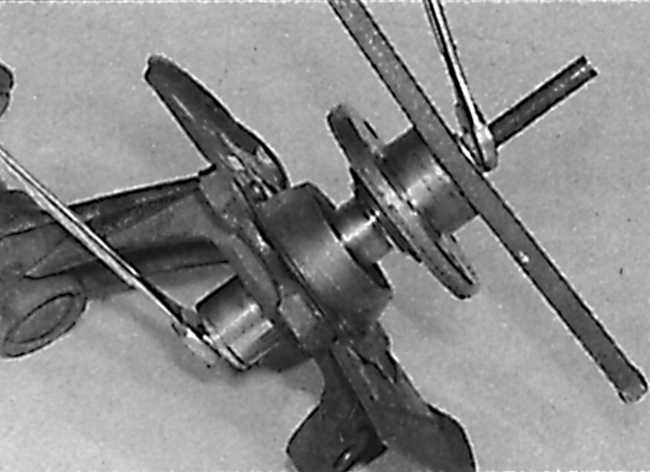

Установка ступицы переднего колеса с использованием трубчатой оправки, гайки, болта и шайб соответствующего диаметра
17.3 Замена подшипника переднего колеса Opel Vectra A

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите ступицу и поворотный кулак от грязи, и смазки. Установите внешнее стопорное кольцо крепления подшипника (см.рис. Расположение подшипника ступицы переднего колеса). Имейте в виду, что язычки стопорного кольца должны быть повернуты к основанию поворотного кулака.
2. Надежно закрепите поворотный кулак на подставках и установите на него подшипник. Установку подшипника производите с использованием трубчатой оправки, которая должна давить на наружное кольцо подшипника. Подшипник устанавливайте до упора его во внешнее стопорное кольцо (см. рис. Установка подшипника ступицы переднего колеса с использова нием трубчатой оправки, гайки, болта и шайб соответствующего диаметра).
3. Установите внутреннее стопорное кольцо подшипника, чтобы язычки стопорного кольца были повернуты к основанию поворотного кулака.
4. Установите защитный щит тормозного диска.
5. Установите ступицу в подшипник. При этом используйте трубчатую оправку, которая давит на внутреннее кольцо подшипника. Запрессовку ступицы в подшипник можно произвести с использованием длинного болта, гайки и шайб соответствующего диаметра (см. рис. Установка ступицы переднего колеса с использованием трубчатой оправки, гайки, болта и шайб соответствующего диаметра).
6. Установите тормозной диск.
7. Установите стойку передней подвески с поворотным кулаком на автомобиль.
